SETAF2018: Profesyonel 3D Arazi Modelleme ve Geoteknik Entegrasyon Modülü
Karmaşık arazi verilerini saniyeler içinde analiz edilebilir 3D modellere dönüştürün. AutoCAD verilerinizi sondaj loglarıyla birleştirerek projenizin dijital ikizini ve kesit raporlarını oluşturun.
SETAF2018, geoteknik mühendisliği projelerinde araziyi hızlı, doğru ve çok yönlü bir şekilde modellemenizi sağlayan kapsamlı bir modül sunar. Akademik yöntemleri (Triangulation, Voronoi vb.) yazılım otomasyonuyla birleştirerek, manuel veri girişi hatalarını ortadan kaldırır ve iş akışınızı hızlandırır.
SETAF2018’in Öne Çıkan 3D Arazi Modelleme Özellikleri
1. Tam Otomatik DXF Veri Entegrasyonu
Yazılım, AutoCAD tabanlı projelerinizdeki katmanları doğrudan tanır. Aşağıdaki standart tabloya uygun hazırlanan her dosya, saniyeler içinde 3D model haline gelir:
| Veri Tipi | Katman Adı (Layer Name) | Nesne Türü | Teknik Fonksiyon |
|---|---|---|---|
| Arazi Sınırları | Contour | Kapalı 3D Polyline | Modelin dış sınırlarını ve kotlarını belirler. |
| İç Noktalar | InnerPoint | Point (Nokta) | Detay noktalarıyla yüzey hassasiyetini artırır. |
| Sondaj Kuyuları | Borehole | Point (Nokta) | Yeraltı zemin profilinin başlangıç noktasını oluşturur. |
| Temel Konturları | Foundation | Kapalı Polyline | Yapı-Zemin etkileşim alanını tanımlar. |
Katmanlı Zemin Profili Modelleme

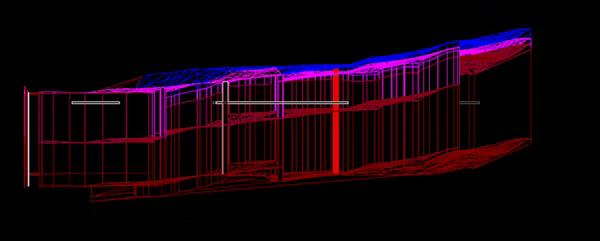

Sadece bir yüzey çizimi değil, gerçek bir mühendislik modeli oluşturun. Sondaj verilerini sisteme girdiğinizde, yazılım zemin tabakalarını arazi topografyasına uyumlu şekilde birbirine bağlar. Bu özellik sayesinde yeraltı su seviyesi ve tabaka değişimleri 3 boyutlu olarak gözlemlenebilir.
- Dinamik Tabaka Bağlantıları
- Yeraltı Su Seviyesi Analizi
- Topografya Uyumlu Kesitler
Delaunay Üçgenleştirme (Triangulation) Motoru
Yazılımın kalbinde yer alan üçgenleştirme motoru, engebeli arazilerde ve dik şevlerde gerçeğe en yakın yüzey formunu oluşturur. Bu mesh (ağ) yapısı, modelin DWG olarak dışa aktarılmasını ve diğer mühendislik yazılımlarında hacimsel veri olarak kullanılmasını sağlar.
Hassas yüzey formasyonu ve kesintisiz veri aktarımı için optimize edilmiş matematiksel algoritma.
Kesit ve Perspektif Otomasyonu
Model üzerinden dilediğiniz hattı interaktif olarak seçerek anında 2D zemin kesiti elde edin. Ayrıca modelin farklı açılardan (ön, yan, üst) perspektif çizimlerini alarak teknik raporlarınıza doğrudan ekleyebilirsiniz.
