SETAF2018: Profesyonel İksa Programı ve Derin Kazı Tasarım Yazılımı

SETAF2018 iksa programı; fore kazıklı duvarlar, çelik halatlı ankrajlar, zemin çivileri ve betonarme perde duvarlar gibi karmaşık derin kazı sistemlerini "Bağımlı Basınçlar Yöntemi" ve nonlineer çubuk-yay-yük sayısal analiz modeliyle çözer. Yazılım, zemin ile iksa yapısı arasındaki etkileşimi Schmitt ve Chadeisson yöntemleri üzerinden yatay yatak katsayılarını hesaplayarak kurgular. Duvara etkiyen aktif ve pasif toprak basınçları Coulomb ve Rankine teorilerine göre milimetrik olarak hesaplanırken, sisteme etkiyen nokta, çizgi, şerit veya alan sürşarj yükleri de eş zamanlı olarak analiz modeline dahil edilir.

Dinamik yükler ve sismik etkiler altındaki iksa tasarımları, can ve mal güvenliği açısından en yüksek hassasiyetle çözülmesi gereken aşamalardır. SETAF2018 iksa yazılımı, depremli durum analizlerinde Mononobe-Okabe yöntemini kullanarak statik-eşdeğer deprem yüklemesi kombinasyonlarını otomatik olarak oluşturur. Kısa periyot tasarım spektral ivme katsayısı ($S_{DS}$) ve ivme azaltma katsayıları ($r$) üzerinden yatay ($k_h$) ve düşey ($k_v$) eşdeğer ivme katsayıları hesaplanarak sisteme etki ettirilir. Tüm bu dinamik hesaplamalar, ülkemizde yürürlükte olan Türkiye Bina Deprem Yönetmeliği (TBDY 2018) standartlarına ve kısmi güvenlik faktörlerine tam uyumlu olarak koşturulur.

Güvenli bir iksa tasarımı için sadece duvarın dayanımı değil, ankraj sistemlerinin stabilitesi de kritik bir faktördür. SETAF2018 iksa hesabı yazılımı, EN 1997 (Eurocode 7) Tasarım Yaklaşımı 2 limit durumlarına göre sistemdeki tüm ankraj elemanları için üç aşamalı ULS (Sınır Durum) kontrolü yapar. Bu kapsamda enjeksiyon gövdesi ile zemin arayüzü sıyrılma yenilmesi, tendon çekme yenilmesi ve tendon-enjeksiyon gövdesi arayüzü sıyrılma kontrolleri ayrı ayrı hesaplanır. Ayrıca tüm imalat aşamaları için ankraj iç stabilitesi ve kama yenilmesi blok analizleri yapılarak sistem güvenliği garanti altına alınır.

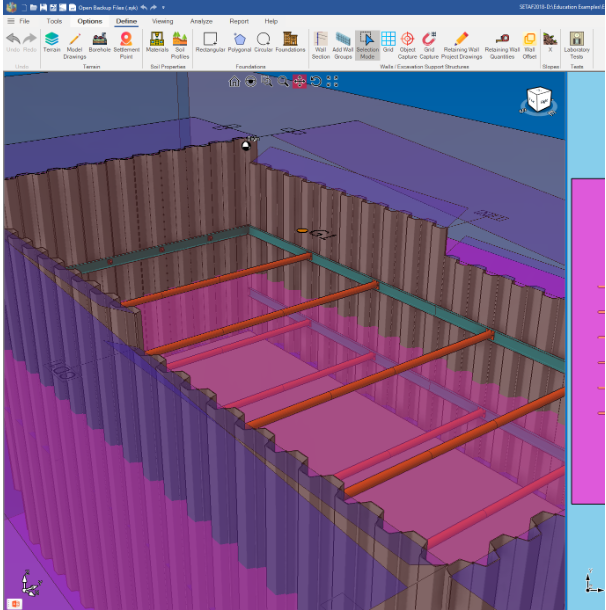

Derin kazılarda ankraj uygulanamayan durumlar için tasarlanan çelik boru destek modülü, yazılım içerisinde en kesit ve birleşim detaylarına kadar incelenir. SETAF2018, çelik boru enkesitli yatay destek elemanlarının tasarımını, eleman/duvar birleşim tasarımını, levha ve nervür özelliklerini mekanik kurallara göre analiz eder. Kuşak kirişi seçeneği işaretlendiğinde ise sistem, betonarme veya çelik U profil kuşak kirişlerinin tasarım hesaplarını ve donatılandırma ihtiyaçlarını otomatik olarak belirler. Betonarme kuşak kirişlerinde TS500 standartlarına göre minimum donatı alanları, etriye ve gövde donatıları yazılım tarafından saniyeler içinde hesaplanır.

Mühendislik ofislerinin resmi kurumlarda (belediye, yapı denetim) en çok takıldığı noktaların başında, iksa duvarının zemin içinde kalan güvenli gömme derinliğinin (soket boyu) ispatlanması gelir. SETAF2018, "Tüm Yapıyı Kontrol Et" fonksiyonu sayesinde tamamlanmış iksa sisteminde olası yetersizlikleri ve yönetmelik şartlarını otomatik olarak süzgeçten geçirir. Sistem, duvar için gereken minimum emniyetli soket boyunu ULS (Sınır Durum) kriterlerine göre hesaplar ve net bir çıktı olarak sunar. Bu sayede kara kutu olmayan, formülleri ve kabulleri şeffaf olan iksa hesap raporları, teknik denetimlerden ve idari onay süreçlerinden takılmadan hızla geçer.

Analiz ve yapısal kontrolleri başarıyla tamamlanan bir projenin uygulama paftalarına dönüşmesi, SETAF2018'in mühendislere sağladığı en büyük zaman avantajlarından biridir. "Dayanma Duvarları Proje Çizimleri" aracı sayesinde iksa sistemine ait 3D perspektif görünümler, kazı planları, betonarme kazık donatı detayları ve kesit çizimleri otomatik olarak üretilir. Üretilen tüm bu teknik paftalar, doğrudan mühendislik standartlarında .dwg (CAD) formatında bilgisayara kaydedilebilir. Eş zamanlı olarak projede kullanılacak beton hacmi, kazık demiri miktarı, ankraj halat boyu ve çelik boru tonajı gibi tüm Duvar Metrajları da hesaplanarak .xlsx (Excel) formatında raporlanır.
