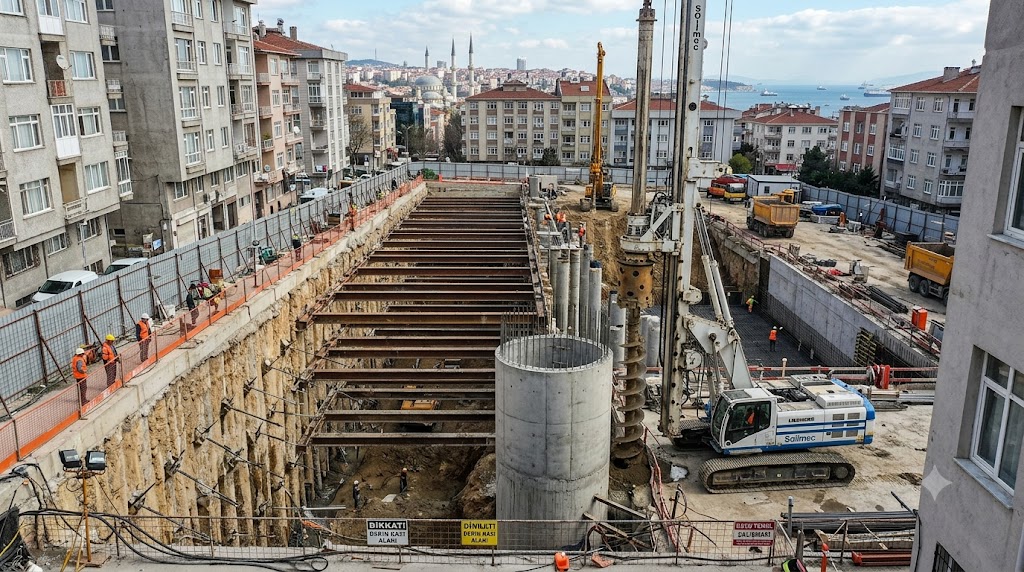

Yoğun kentleşme, dar parseller ve bitişik nizam yapılaşma, geoteknik tasarım süreçlerini her geçen yıl daha karmaşık hale getiriyor. Özellikle derin kazı gerektiren projelerde kuyu temel sistemleri; sınırlı çalışma alanlarında güvenli kazı yapılabilmesi, çevre yapıların korunması ve yüksek taşıma kapasitesi sağlaması nedeniyle sıklıkla tercih ediliyor. Ancak bu avantajların sahaya güvenli şekilde yansıyabilmesi, doğru bir kuyu temel analizi ile mümkün oluyor.
Kuyu temel analizleri yalnızca destek elemanının dayanımını doğrulamak için yapılmaz. Asıl amaç; kazı boyunca zemin davranışını doğru modellemek, çevredeki yapıların oluşturduğu etkileri hesaba katmak ve her kazı aşamasında oluşabilecek deplasmanları kontrol altında tutmaktır. Özellikle şehir merkezlerinde birkaç milimetrelik ötelemeler bile komşu binalarda hasar riskini artırabileceği için, geoteknik modelin gerçek saha koşullarını mümkün olduğunca doğru temsil etmesi gerekir.
Bu nedenle günümüzde başarılı bir kuyu temel iksa tasarımı; yalnızca aktif ve pasif zemin basınçlarının hesaplanmasından ibaret değildir. Yatay yatak katsayısı hesabı, bitişik nizam sürşarj yüklerinin modellenmesi, çok aşamalı kazı analizi, ankraj veya çelik desteklerin doğru tanımlanması ve yürürlükteki Kazı Destek Yapıları Tasarım ve Uygulama Esasları Yönetmeliği ile uyumlu raporlama sürecin ayrılmaz parçalarıdır.
Geoteknik mühendisleri için en büyük zorluklardan biri ise bu parametrelerin tamamını hızlı ve güvenilir şekilde aynı model içerisinde yönetebilmektir. Geleneksel hesap tabloları karmaşık projelerde yetersiz kalırken, ağır sonlu elemanlar (FEM) yazılımları ise çoğu zaman günlük proje üretim süreçleri için gereğinden fazla zaman ve maliyet oluşturabilir. Bu noktada modern bir geoteknik mühendisliği yazılımı, mühendislik doğruluğundan ödün vermeden analiz, tasarım, raporlama ve çizim süreçlerini tek bir iş akışında birleştirebilmelidir.
Bu rehberde kuyu temel analizinde kullanılan matematiksel modelden yatay yatak katsayısının belirlenmesine, çok aşamalı kazı modellemesinden yönetmelik uyumlu raporlamaya kadar kritik mühendislik konularını ele alacağız. Ayrıca günlük projelerin büyük bölümünde pratik ve güvenilir çözümler sunan yaklaşımları incelerken, bunların SETAF2018 gibi kapsamlı bir geoteknik tasarım aracı içerisinde nasıl saniyeler içinde uygulanabildiğini de değerlendireceğiz.
Kuyu Temel İksa Sistemlerinin Matematiksel Modeli: Bağımlı Basınçlar Yöntemi
Kuyu temel analizlerinde elde edilen sonuçların doğruluğu, yalnızca zemin parametrelerine değil, seçilen matematiksel modele de bağlıdır. Analiz modeli; kazı ilerledikçe zeminin destek elemanına nasıl tepki vereceğini, destek sistemlerinin yükleri nasıl taşıyacağını ve duvar boyunca oluşacak iç kuvvetlerin nasıl dağıldığını doğru temsil etmelidir. Bu nedenle geoteknik mühendisliğinde model seçimi, çoğu zaman kullanılan yazılımdan daha kritik bir karardır.
Günlük mühendislik uygulamalarında kuyu temel iksa tasarımı çoğunlukla çubuk–yay–yük (beam–spring–load) modeli ile gerçekleştirilir. Bu yaklaşımda kuyu temel veya perde elemanı elastik bir çubuk olarak modellenirken, zemin davranışı farklı derinliklerde çalışan yatay yaylarla temsil edilir. Her kazı aşamasında zeminin gösterdiği tepki bu yaylar üzerinden sisteme aktarılır ve böylece destek elemanındaki deplasmanlar, eğilme momentleri, kesme kuvvetleri ve zemin reaksiyonları birlikte hesaplanır.
Bu modelin temelini oluşturan yöntemlerden biri Bağımlı Basınçlar Yöntemidir. Yöntem, zemin basınçlarının sabit kabul edilmesi yerine, destek elemanının deformasyonuna bağlı olarak değiştiği prensibine dayanır. Başka bir ifadeyle duvar hareket ettikçe zeminin oluşturduğu yatay basınçlar da yeniden dağıtılır ve analiz her kazı kademesinde güncellenir. Bu sayede gerçek saha davranışına klasik aktif veya pasif basınç kabullerine göre çok daha yakın sonuçlar elde edilir.
Kazının ilk aşamalarında destek elemanı henüz sınırlı deplasman yaptığı için çoğunlukla sükunetteki toprak basıncı (K₀) etkisi baskındır. Kazı derinleştikçe ve duvar kontrollü şekilde hareket etmeye başladıkça zemin belirli bölgelerde aktif toprak basıncı durumuna geçerken, gömülü kısımda duvarın zemine doğru hareket ettiği bölgelerde pasif toprak basıncı devreye girer. Bu geçişler tek bir analiz boyunca sabit kalmaz; her kazı kademesinde, ankrajın devreye alınması veya yeni bir destek seviyesinin eklenmesiyle birlikte yeniden hesaplanır. Bu nedenle çok aşamalı kazılarda basınç dağılımlarının her aşama için ayrı değerlendirilmesi, güvenli bir tasarımın temel şartlarından biridir.
Teorik olarak aynı problem, gelişmiş Sonlu Elemanlar (FEM) modelleriyle de çözülebilir. Ancak günlük geoteknik projelerinin büyük bölümünde amaç; saatler süren karmaşık malzeme kalibrasyonları yapmak değil, yönetmeliklere uygun, hızlı ve güvenilir mühendislik sonuçları elde etmektir. Bu nedenle standart kuyu temel projelerinin önemli bir kısmında Bağımlı Basınçlar Yöntemi; doğruluk, hesap süresi ve modelleme kolaylığı açısından oldukça verimli bir çözüm sunar. Özellikle çok sayıda alternatif kesitin değerlendirildiği tasarım süreçlerinde mühendisler, dakikalar yerine saniyeler içinde farklı senaryoları karşılaştırabilir.
SETAF2018 de kuyu temel analizlerinde bu mühendislik yaklaşımını esas alan çubuk–yay–yük modelini kullanır. Yazılım; kazı aşamalarına bağlı olarak aktif, pasif ve sükunetteki zemin basınçlarını otomatik olarak değerlendirir, destek sistemleriyle birlikte tüm iç kuvvetleri hesaplar ve sonuçları mühendislik raporlarına doğrudan aktarır. Böylece ağır FEM modellemelerine ihtiyaç duymadan, günlük proje pratiğinde gerekli olan hız ve mühendislik doğruluğu aynı platformda elde edilebilir.
Analizde En Büyük Bilmece: Yatay Yatak Katsayısının Doğru Belirlenmesi
Kuyu temel analizlerinde en fazla belirsizlik oluşturan parametrelerden biri yatay yatak katsayısıdır (Kh). Çünkü bu değer doğrudan ölçülen bir zemin parametresi değildir; zeminin rijitliğini, gerilme seviyesini ve deformasyon davranışını temsil eden ampirik bir katsayıdır. Aynı proje için farklı kabuller yapılması, destek elemanında oluşan deplasmanları, eğilme momentlerini ve ankraj kuvvetlerini önemli ölçüde değiştirebilir.
Özellikle Servis Limit Durumu (SLS) kontrollerinde yatay yatak katsayısının doğru belirlenmesi kritik önem taşır. Çoğu projede nihai taşıma kapasitesinden önce izin verilebilir deplasman limitleri belirleyici olur. Bu nedenle gerçeği en iyi temsil eden yatay yay sisteminin oluşturulması, hem güvenli hem de ekonomik bir kuyu temel iksa tasarımı için temel gerekliliklerden biridir.
Literatürde yatay yatak katsayısının belirlenmesinde en yaygın kullanılan ampirik yaklaşımlar şunlardır:
- Schmitt Yöntemi
- Klasik geoteknik uygulamalarda yaygın olarak kullanılan ampirik bir yaklaşımdır.
- Zemin özelliklerine bağlı olarak yatay yatak katsayısının derinlikle değişimini dikkate alır.
- Günlük mühendislik projelerinde hızlı ön tasarım ve tasarım optimizasyonu için sıkça tercih edilir.
- Chadeisson Yöntemi
- Özellikle kazı destek yapılarında daha ayrıntılı yay dağılımı oluşturulmasına olanak sağlar.
- Zemin rijitliğinin farklı derinliklerde değişimini modele daha hassas şekilde yansıtır.
- Deplasman odaklı tasarımlarda ve SLS kontrollerinde güvenilir sonuçlar elde edilmesine katkı sağlar.
- Doğru yatak katsayısı seçiminin etkileri
- Duvar tepe deplasmanlarını doğrudan etkiler.
- Eğilme momenti ve kesme kuvveti dağılımlarını değiştirir.
- Ankraj kuvvetleri ve gömülme boyu tasarımını etkiler.
- Komşu yapıların oturma ve yatay hareket analizlerinin güvenilirliğini artırır.
Bu katsayıların her proje için manuel olarak hesaplanması ve farklı senaryoların tek tek modellenmesi önemli bir zaman kaybına neden olabilir. Özellikle farklı zemin profillerinin veya alternatif iksa kesitlerinin değerlendirildiği projelerde, mühendislerin onlarca farklı analiz çalıştırması gerekebilir.
Bu noktada SETAF2018, süreci önemli ölçüde hızlandıran bir geoteknik tasarım aracı olarak öne çıkar. Yazılım içerisinde yatay yatak katsayıları Schmitt veya Chadeisson yöntemleri kullanılarak parametrik olarak saniyeler içinde belirlenebilir. Tanımlanan zemin mekanik özelliklerine göre yatay yay sistemi otomatik oluşturulur ve analiz modeline doğrudan entegre edilir. Böylece kullanıcı, manuel katsayı hesaplarıyla zaman kaybetmeden farklı tasarım alternatiflerini hızlıca karşılaştırabilir ve deplasman kontrollerini güvenle gerçekleştirebilir.
Bitişik Nizam Yapıların Sürşarj Yükleri ve Çok Aşamalı Kazı Modellemesi
Kentsel dönüşüm projelerinde kuyu temel analizini zorlaştıran en önemli faktörlerden biri, kazı alanının tek başına değerlendirilmemesidir. Çoğu zaman kazının hemen yanında mevcut yapılar, yollar, istinat duvarları veya ağır ekipman yükleri bulunur. Bu yüklerin oluşturduğu ek gerilmeler, kazı destek sistemine doğrudan etki ederek zemin basıncı dağılımını ve destek elemanlarında oluşan iç kuvvetleri değiştirebilir. Bu nedenle bitişik nizam sürşarj yüklerinin analiz modeline doğru şekilde tanımlanması, güvenilir bir tasarımın temel koşullarından biridir.
Sürşarj yükleri yalnızca tek tip yayılı yüklerden ibaret değildir. Sahadaki gerçek koşullara göre farklı yükleme senaryoları oluşabilir ve her biri zemine farklı şekilde etki eder.
En sık karşılaşılan sürşarj yükleri şunlardır:
- Noktasal yükler
- Vinç ayakları, kolon temelleri veya ağır makine yükleri.
- Çizgi yükleri
- Komşu bina perde duvarları, sınır duvarları veya sürekli kolon aksları.
- Şerit yükler
- Yol platformları, servis yolları veya sürekli temel sistemleri.
- Alan yükleri
- Binalar, stok sahaları veya geniş oturumlu yapılar.
- Trapez yükler
- Değişken dolgu yükleri veya eğimli yükleme durumları.
Ancak doğru sürşarj tanımı tek başına yeterli değildir. Derin kazılar statik bir problem değil, zamana bağlı ilerleyen bir inşaat sürecidir. Kazı her derinleştiğinde zemin gerilmeleri yeniden dağıtılır, yeni destek elemanları devreye girer ve sistem farklı bir denge durumuna ulaşır. Bu nedenle analizin tek seferde nihai kazı derinliği için yapılması yerine, çok aşamalı kazı analizi (Construction Stages) yaklaşımıyla yürütülmesi gerekir.
Her kazı kademesinde aşağıdaki mühendislik çıktılarının ayrı ayrı değerlendirilmesi önem taşır:
- Eğilme momenti (Moment) diyagramları
- Kesme kuvveti diyagramları
- Duvar deplasmanları
- Ankraj veya destek kuvvetleri
- Zemin reaksiyonları
- Bir sonraki kazı aşaması için güvenlik kontrolleri
Bu yaklaşım, destek sisteminin hangi aşamada kritik iç kuvvetlere ulaştığını görmeyi sağlar ve gereksiz kapasite artışlarının önüne geçerken olası güvenlik risklerinin de erken tespit edilmesine yardımcı olur.
Bu süreci manuel olarak modellemek oldukça zaman alıcı olabilir. SETAF2018 ise bir geoteknik mühendisliği yazılımı olarak çok aşamalı kazı senaryolarını doğrudan destekler. Kullanıcılar analiz içerisine farklı Construction Stage adımları ekleyebilir; her aşamada kazı derinliğini, ankraj veya çelik destek aktivasyonlarını ve sürşarj yüklerini ayrı ayrı tanımlayabilir. Noktasal, çizgi, şerit, alan ve trapez yükleri kullanıcı dostu arayüz üzerinden modele dahil edilirken, yazılım her aşama için moment, kesme kuvveti, deplasman ve zemin reaksiyonlarını otomatik olarak hesaplayarak mühendislik değerlendirmesini önemli ölçüde hızlandırır.
Kazı Destek Yapıları Yönetmeliği ve Raporlama Standartları
Kuyu temel analizinin teknik olarak doğru olması tek başına yeterli değildir. Hazırlanan hesapların, yürürlükteki mevzuata uygun şekilde raporlanması da en az analiz kadar önem taşır. Özellikle kamu projelerinde ve büyük ölçekli özel sektör uygulamalarında, hesap raporlarının Kazı Destek Yapıları Tasarım ve Uygulama Esasları Yönetmeliği ile uyumlu hazırlanması; proje onay süreçlerinin sorunsuz ilerlemesi açısından kritik bir gerekliliktir.
Geoteknik projelerde yalnızca sonuç değerlerini gösteren raporlar çoğu zaman yeterli kabul edilmez. Danışman mühendisler, proje kontrol firmaları ve idareler; kullanılan tasarım yaklaşımını, kabul edilen parametreleri ve hesap adımlarını açık şekilde görmek ister. Bu nedenle raporun yalnızca “sonucu” değil, sonuca nasıl ulaşıldığını da göstermesi gerekir.
İyi hazırlanmış bir geoteknik raporda aşağıdaki bilgiler açık şekilde yer almalıdır:
- Kullanılan analiz yöntemi ve tasarım yaklaşımı
- Zemin parametreleri ve kabul edilen mühendislik varsayımları
- Aktif, pasif ve sükunetteki toprak basıncı hesapları
- Sürşarj yüklerinin analize etkisi
- Yatay yatak katsayısı ve kullanılan hesap yöntemi
- Ankraj, çelik destek veya kuyu temel elemanlarının tasarım kontrolleri
- Eğilme momenti, kesme kuvveti ve deplasman sonuçları
- Yönetmeliklere uygun güvenlik kontrolleri
- Kullanılan denklemler ve ara hesap adımları
Özellikle “kara kutu” mantığıyla çalışan, yalnızca birkaç sonuç tablosu veren raporlar; hesapların doğrulanmasını zorlaştırdığı için revizyon taleplerine neden olabilir. Buna karşılık denklemleri, ara hesapları ve kullanılan parametreleri açık şekilde sunan raporlar hem teknik incelemeyi kolaylaştırır hem de proje onay süreçlerini önemli ölçüde hızlandırır.
Bu noktada SETAF2018, yalnızca bir geoteknik tasarım aracı değil, aynı zamanda kapsamlı bir raporlama altyapısı sunar. Yazılım, Kazı Destek Yapıları Tasarım ve Uygulama Esasları Yönetmeliği ile uyumlu analiz süreçlerini destekler ve kuyu temel analizine ilişkin lokal ile genel raporları tek tıkla oluşturabilir. Raporlarda kullanılan denklemler, ara hesap adımları, tasarım kontrolleri ve analiz sonuçları şeffaf şekilde sunulduğu için hem proje ekiplerinin teknik kontrolü kolaylaşır hem de danışman ve idare onay süreçleri daha verimli hale gelir. Bu sayede mühendisler yalnızca doğru analiz üretmekle kalmaz, aynı zamanda teknik olarak izlenebilir ve denetlenebilir proje dokümantasyonu da hazırlayabilir.
Analizden Çizim ve Metraja Kesintisiz İş Akışı
Kuyu temel projelerinde zamanın önemli bir bölümü analizden sonra başlar. Hesapların tamamlanmasının ardından iksa kesitlerinin hazırlanması, donatı detaylarının çizilmesi ve beton ile demir metrajlarının çıkarılması çoğu zaman analiz süresinden daha uzun sürebilir. Farklı yazılımlar arasında veri aktarımı yapmak veya aynı bilgileri tekrar tekrar girmek ise hem zaman kaybına hem de hata riskine neden olur.
Bu nedenle modern bir geoteknik mühendisliği yazılımı, yalnızca doğru analiz üreten değil; analizden çizim ve metraja kadar tüm süreci tek platformda yöneten bir iş akışı sunmalıdır. Böylece mühendis, hesap sonuçlarını yeniden modellemek yerine tasarımını geliştirmeye ve alternatif çözümleri değerlendirmeye odaklanabilir.
Entegre bir iş akışının sağladığı başlıca avantajlar şunlardır:
- Analiz sonuçlarının doğrudan mühendislik çizimlerine aktarılması
- Tekrar veri girişinin ortadan kaldırılması
- Çizim ve analiz arasındaki tutarsızlık riskinin azaltılması
- Beton ve donatı metrajlarının otomatik oluşturulması
- Revizyonların tüm çıktılara eş zamanlı yansıtılması
- Proje teslim sürelerinin önemli ölçüde kısaltılması
Bu yaklaşım özellikle birden fazla tasarım alternatifinin değerlendirildiği projelerde ciddi zaman tasarrufu sağlar. Destek sistemi, ankraj yerleşimi veya kazı derinliği değiştirildiğinde tüm çizim ve metrajların yeniden hazırlanması yerine, güncel analiz sonuçları üzerinden yeni çıktılar kısa sürede üretilebilir.
SETAF2018, bu süreci tek bir platformda birleştiren kapsamlı bir geoteknik tasarım aracı olarak çalışır. Kuyu temel analizinin tamamlanmasının ardından yazılım, iksa kesit detaylarını otomatik olarak .dwg formatında oluşturabilir ve projeye ait beton ile donatı metrajlarını Excel formatında dışa aktarabilir. Analiz, çizim ve metraj çıktılarının aynı model üzerinden üretilmesi; hem manuel iş yükünü azaltır hem de farklı disiplinler arasında veri tutarlılığını artırır. Sonuç olarak mühendisler, tekrar eden çizim işlemlerine harcadıkları zamanı azaltırken projelerini daha kısa sürede teslim edebilir ve tasarım süreçlerini daha verimli yönetebilir.
💡 Mühendislere Not: Kuyu temel analizi için her bir modüle (temel, şev, iksa, sıvılaşma) ayrı ayrı binlerce dolar lisans ücreti ödeme devri kapandı. SETAF2018, kuyu temel analizinden slope stability ve sıvılaşma kontrollerine kadar tüm geoteknik ihtiyaçlarınızı tek bir paket içinde, komple çözüm olarak sunar.
“Yazılımı öğrenmekle vakit kaybeder miyim?” diye düşünmeyin; zengin teknik video kütüphanemiz ve doğrudan geoteknik mühendislerinden alacağınız teknik destekle ilk projenizi bugün tasarlayabilirsiniz.
👉 Hiçbir ücret ödemeden, tüm modülleri kapsayan SETAF2018 Ücretsiz Deneme (Free Trial) sürümünü hemen indirin ve projelerinizde zamandan ciddi tasarruf edin!
Kuyu Temel Analizi ile İlgili Sıkça Sorulan Sorular
Kuyu temel analizi hangi projelerde gereklidir?
Kuyu temel analizi; derin kazı yapılan, bitişik nizam yapıların bulunduğu ve çevre yapı güvenliğinin kritik olduğu projelerde uygulanır. Özellikle kentsel dönüşüm, bodrum katlı yapılar, metro istasyonları, otoparklar ve yüksek yapı projelerinde zemin-yapı etkileşiminin doğru modellenmesi için detaylı analiz yapılması gerekir. Analiz sayesinde hem taşıma güvenliği hem de deplasman kontrolleri birlikte değerlendirilir.
Bağımlı Basınçlar Yöntemi ile FEM analizi arasındaki fark nedir?
Bağımlı Basınçlar Yöntemi, çubuk-yay-yük modeli üzerinden çalışan ve günlük geoteknik projelerin büyük bölümünde hızlı, güvenilir sonuçlar sunan bir analiz yaklaşımıdır. FEM tabanlı analizler ise daha karmaşık zemin davranışlarını modelleyebilir ancak daha fazla veri, modelleme süresi ve hesaplama maliyeti gerektirir. Projenin kapsamına göre uygun yöntemin seçilmesi hem mühendislik doğruluğu hem de proje verimliliği açısından önemlidir.
Yatay yatak katsayısı neden bu kadar önemlidir?
Yatay yatak katsayısı, zeminin destek elemanına gösterdiği yatay direnci temsil eder ve kuyu temel analizlerinde en kritik parametrelerden biridir. Bu katsayı; duvar deplasmanlarını, eğilme momentlerini, kesme kuvvetlerini ve ankraj yüklerini doğrudan etkiler. Özellikle Servis Limit Durumu (SLS) kontrollerinde doğru yatak katsayısının belirlenmesi, güvenli ve ekonomik bir tasarım yapılabilmesi için büyük önem taşır.
SETAF2018 kuyu temel analizinden sonra otomatik çizim ve metraj oluşturabilir mi?
Evet. SETAF2018, analiz tamamlandıktan sonra proje modelini kullanarak iksa kesit detaylarını otomatik olarak oluşturabilir ve beton ile donatı metrajlarını dışa aktarabilir. Böylece analiz, çizim ve metraj süreçleri aynı veri modeli üzerinden yürütülür. Bu yaklaşım hem manuel iş yükünü azaltır hem de revizyon süreçlerinde önemli ölçüde zaman tasarrufu sağlar.
SETAF2018 hangi geoteknik analizleri tek yazılım içerisinde sunuyor?
SETAF2018, kuyu temel ve kazı destek yapıları analizlerinin yanı sıra yüzeysel ve derin temel analizleri, şev stabilitesi, sıvılaşma değerlendirmeleri, zemin iyileştirme uygulamaları, geoteknik raporlama, otomatik çizim ve metraj işlemlerini tek platform üzerinde sunar. Farklı modüller arasında veri aktarımı gerektirmeden tüm geoteknik tasarım süreci aynı proje dosyası üzerinden yönetilebilir. Bu da hem proje sürelerini kısaltır hem de farklı yazılımlar arasında oluşabilecek veri uyumsuzluklarını en aza indirir.
