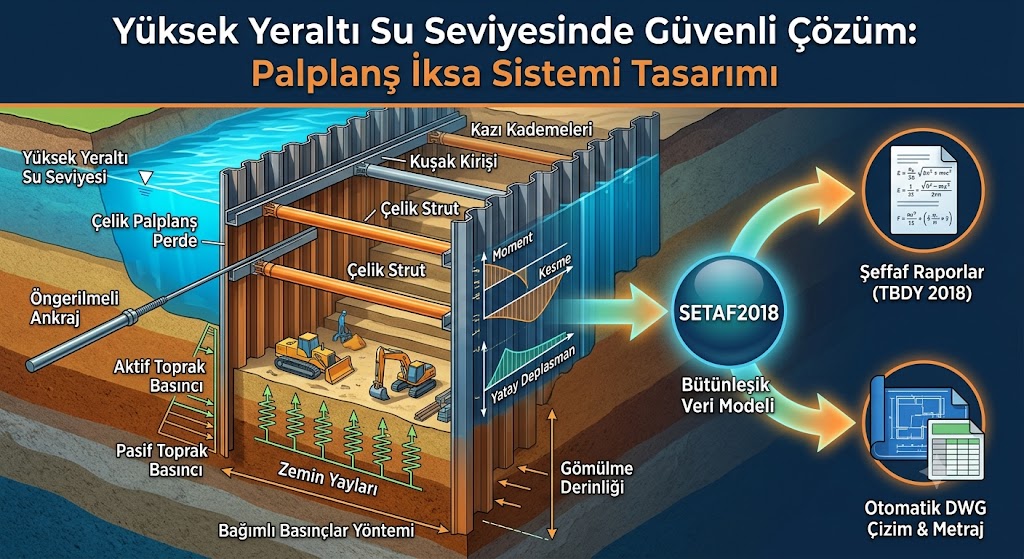

Yüksek yeraltı su seviyesine sahip sahalarda gerçekleştirilen derin kazılar, yalnızca yanal toprak basınçlarına karşı değil, aynı zamanda su girişine karşı da güvenli şekilde tasarlanmalıdır. Bu noktada palplanş iksa sistemleri, birbirine kilitlenen Larssen tipi çelik profilleri sayesinde hem taşıyıcı bir kazı destek yapısı hem de etkili bir yeraltı su kesme perdesi görevi üstlenir. Özellikle şehir merkezlerindeki bodrum kazıları, liman ve iskele yapıları, nehir kıyısı projeleri ile altyapı çalışmalarında en yaygın tercih edilen çözümlerden biridir.
Ancak güvenli bir çelik palplanş duvar tasarımı, yalnızca uygun profil seçmekten ibaret değildir. Gömülme derinliğinin belirlenmesi, aktif ve pasif toprak basınçlarının dengelenmesi, ankraj veya strut sistemlerinin modellenmesi, yatay yatak katsayılarının doğru seçilmesi ve çok aşamalı kazı kademelerinin analiz edilmesi tasarımın temel bileşenlerini oluşturur. Doğru mühendislik yaklaşımıyla hazırlanan analizler hem deplasmanları kontrol altında tutar hem de gereksiz profil ve ankraj maliyetlerinin önüne geçer.
Bu rehberde, palplanş iksa tasarımında gömülme derinliği nasıl belirlenir, FEM yerine Bağımlı Basınçlar Yöntemi hangi projelerde yeterlidir, Schmitt ve Chadeisson yatak katsayılarının nasıl değerlendirildiği ve analiz sonrası otomatik çizim ile metraj üretiminin proje süreçlerine nasıl hız kazandırdığı gibi uygulamada en sık karşılaşılan konuları adım adım ele alacağız.
Palplanş Analizinde Plaxis/FEM Şart mı? Bağımlı Basınçlar Yöntemi ile Hız Kazanmak
Palplanş iksa projelerinde en sık karşılaşılan yanlış algılardan biri, güvenilir bir analiz için mutlaka sonlu elemanlar yöntemi (FEM) kullanan yazılımlara ihtiyaç duyulduğudur. Oysa geoteknik mühendisliğinde kullanılan analiz yöntemi, projenin karmaşıklığına göre seçilmelidir. Standart şehir içi kazılar, bodrum perdeleri, altyapı kazıları ve benzeri uygulamaların büyük bölümünde, çubuk-yay-yük modeline dayanan Bağımlı Basınçlar Yöntemi hem mühendislik doğruluğu hem de operasyonel hız açısından yeterli sonuçlar sunar.
Bu yaklaşımda palplanş perde, eğilmeye çalışan bir çubuk eleman olarak modellenirken zemin, derinliğe bağlı değişen elastik yatay yaylarla temsil edilir. Aktif ve pasif toprak basınçları ile yeraltı suyu etkileri sisteme yük olarak tanımlanır ve her kazı aşamasında yeni denge durumu yeniden hesaplanır. Böylece yalnızca iç kuvvetler değil, servisabilite limit durumları (SLS) açısından kritik olan yatay deplasmanlar da gerçekçi şekilde kontrol edilebilir.
Bağımlı Basınçlar Yöntemi’nin en önemli avantajı, mühendislik pratiğinde ihtiyaç duyulan analizleri gereksiz modelleme yükü oluşturmadan gerçekleştirebilmesidir. Karmaşık ağ (mesh) oluşturma, malzeme kalibrasyonu ve uzun çözüm süreleri gerektiren FEM analizleri yerine, tasarım kararını doğrudan etkileyen moment, kesme kuvveti, deplasman ve ankraj kuvvetleri kısa sürede elde edilir. Bu sayede proje revizyonları da çok daha hızlı yönetilebilir.
SETAF2018, palplanş iksa analizlerinde Bağımlı Basınçlar Yöntemi‘ni kullanarak çok aşamalı kazı (Construction Stages) senaryolarını otomatik olarak çözer. Kazı derinliğinin artırılması, yeni ankraj veya strut eklenmesi gibi her kademe sisteme saniyeler içinde uygulanır; moment, kesme kuvveti ve deplasman diyagramları anlık olarak güncellenir. Böylece ağır FEM yazılımlarında uzun süren modelleme süreçleri yerine, mühendis doğrudan tasarım optimizasyonuna odaklanabilir. Bu yaklaşım özellikle standart palplanş iksa projelerinde hem hesap süresini önemli ölçüde kısaltır hem de mühendislik kararlarının daha hızlı alınmasını sağlar.
Ankrajlı ve Strutlı (Payandalı) Palplanş Duvarlarda Kuşak Kirişi Modellemesi
Kazı derinliği arttıkça palplanş kesitinin tek başına yanal toprak ve su basınçlarını güvenli sınırlar içinde karşılaması her zaman mümkün olmayabilir. Bu durumda sistem; yatay kuşak kirişleri (wale beam), çelik strutlar (payandalar) veya geri ankrajlar ile desteklenerek perde üzerindeki eğilme momentleri ve yatay deplasmanlar azaltılır. Doğru tasarlanmış bir destek sistemi, hem palplanş profilinin daha ekonomik seçilmesini sağlar hem de çevre yapıların oturma ve deplasman risklerini önemli ölçüde düşürür.
Ankrajlı palplanş duvarlarda yalnızca ankraj kapasitesinin yeterli olması yeterli değildir. Ankrajın uyguladığı öngerilme kuvveti, serbest boy (free length), kök boyu (bond length), ankraj eğimi ve ankraj seviyesinin doğru belirlenmesi gerekir. Bu parametreler, kazı ilerledikçe palplanş perde ile zemin arasındaki yük paylaşımını doğrudan etkiler. Benzer şekilde strutlı sistemlerde de çelik payandaların eksenel rijitliği, kuşak kirişi bağlantıları ve destek seviyeleri, perde davranışının en önemli belirleyicileri arasında yer alır.
Bu nedenle analiz sırasında destek elemanlarının yalnızca noktasal yük olarak değil, sistem rijitliğine katkı sağlayan yapısal elemanlar olarak modellenmesi büyük önem taşır. Destek seviyesindeki küçük bir değişiklik bile moment dağılımını, kesme kuvvetlerini ve maksimum yatay deplasmanı önemli ölçüde değiştirebilir. Sağlıklı bir tasarım için her kazı kademesinde desteklerin devreye giriş sırası ve yük aktarımı birlikte değerlendirilmelidir.
SETAF2018, palplanş perde arkasına yerleştirilen öngerilmeli ankrajları ve çelik strut sistemlerini yay rijitliği yaklaşımıyla analize dahil ederek zemin-yapı etkileşimini çok aşamalı kazı modeli içerisinde değerlendirir. Yeni bir ankraj veya iç destek tanımlandığında moment, kesme kuvveti ve deplasman diyagramları otomatik olarak güncellenir. Böylece farklı ankraj seviyeleri, öngerilme yükleri veya strut yerleşimleri kısa sürede karşılaştırılabilir ve en güvenli ve ekonomik çözüm kolayca optimize edilebilir.
Yatak Katsayısı Bilmecesi: Schmitt ve Chadeisson Yöntemleri ile Doğru Deplasman Hesabı
Palplanş iksa sistemlerinde en kritik tasarım parametrelerinden biri, perdenin zemin içerisindeki yatay davranışını temsil eden yatay yatak katsayısı ($k_h$) değeridir. Bu katsayı, zeminin perde deplasmanına karşı göstereceği elastik tepkiyi tanımlar ve doğrudan perde deplasmanlarını, eğilme momentlerini ve kesme kuvvetlerini etkiler. Gerçekçi seçilmeyen bir $k_h$ değeri, analiz sonuçlarının güvenilirliğini önemli ölçüde azaltabilir.
Uygulamada yatay yatak katsayısı çoğunlukla Schmitt ve Chadeisson yöntemleri gibi ampirik yaklaşımlarla belirlenir. Her iki yöntem de zeminin mühendislik özelliklerini esas alsa da farklı zemin türleri ve proje koşulları için farklı sonuçlar üretebilir. Sıkı kum, gevşek kum, yumuşak kil veya sert kil gibi zemin sınıflarında aynı katsayının kullanılması doğru değildir. Ayrıca yatak katsayısı sabit bir değer olarak kabul edilmemeli, zemin tabakalarının değişimine bağlı olarak derinlik boyunca farklılaşmalıdır.
Bu nedenle mühendisin her tabaka için ayrı hesap yapması, uygun yöntemi seçmesi ve elde edilen değerleri modele tek tek aktarması gerekir. Özellikle çok tabakalı zemin profillerinde bu süreç hem zaman alıcıdır hem de manuel veri girişlerinden kaynaklanan hata riskini artırır. Analizin doğruluğu kadar bu katsayıların doğru şekilde modele aktarılması da tasarım güvenliği açısından önem taşır.
SETAF2018, palplanş iksa analizlerinde zemin profiline bağlı olarak Schmitt veya Chadeisson yöntemlerini kullanarak yatay yatak katsayılarını otomatik hesaplayabilir. Tabakaların mühendislik özellikleri dikkate alınarak oluşturulan bu katsayılar doğrudan analiz modeline aktarılır ve çok aşamalı kazı senaryolarında güncel zemin koşullarıyla birlikte değerlendirilir. Böylece mühendis, her tabaka için manuel hesap yapmak yerine doğrudan deplasman, moment ve kesme kuvveti sonuçlarını yorumlamaya odaklanabilir; hem analiz süresi kısalır hem de modelleme hatalarının önüne geçilmiş olur.
Kara Kutu Raporlara Son: Denetim ve Onay Süreçlerini Hızlandıran Şeffaf Belgelendirme
Palplanş iksa projelerinde analizin doğru yapılması kadar, bu analizin denetim mercilerine açık ve doğrulanabilir şekilde sunulması da büyük önem taşır. Yapı denetim kuruluşları, belediyeler, liman başkanlıkları ve bağımsız teknik danışmanlar yalnızca sonuç tablolarını değil, bu sonuçlara nasıl ulaşıldığını da görmek ister. Özellikle karmaşık iksa projelerinde hesap adımlarını göstermeyen “kara kutu” raporlar, ilave açıklama taleplerine ve onay süreçlerinin uzamasına neden olabilir.
Şeffaf bir geoteknik rapor; kullanılan tasarım yöntemi, kabul edilen zemin parametreleri, yük kombinasyonları, güvenlik katsayıları ve hesap denklemlerini açık şekilde sunmalıdır. Böylece raporu inceleyen mühendis, analiz mantığını kolayca takip edebilir, ara hesapları doğrulayabilir ve tasarımın ilgili yönetmeliklere uygunluğunu kısa sürede değerlendirebilir. Bu yaklaşım hem teknik güvenilirliği artırır hem de revizyon sayısını azaltarak proje takvimine doğrudan katkı sağlar.
Özellikle büyük ölçekli altyapı, liman ve şehir içi derin kazı projelerinde onlarca sayfayı bulan iksa hesaplarının düzenli, izlenebilir ve standartlara uygun biçimde sunulması önemli bir avantajdır. Sonuçların yalnızca özet tablolar hâlinde verilmesi yerine, tasarım sürecinin mühendislik mantığıyla birlikte belgelenmesi hem yüklenici hem de kontrol teşkilatı açısından daha sağlıklı bir iletişim sağlar.
SETAF2018, hazırladığı lokal tasarım raporlarında TS EN 1997 (Eurocode 7) ve ilgili ulusal yönetmelikler doğrultusunda kullanılan formülleri, katsayıları ve ara hesap adımlarını açık denklemler halinde sunar. Böylece raporlar yalnızca nihai sonuçları değil, tasarımın hangi mühendislik yaklaşımıyla oluşturulduğunu da ayrıntılı şekilde gösterir. Bu şeffaf raporlama yapısı, denetim ve onay süreçlerini hızlandırırken mühendislerin ilave hesap açıklamaları hazırlamak için harcadığı zamanı da önemli ölçüde azaltır.
Analizden Şantiyeye: Tek Tıkla Otomatik .dwg Kesit Çizimi ve Excel Metrajı
Palplanş iksa projelerinde mühendislik süreci, analiz sonuçlarının elde edilmesiyle sona ermez. Çoğu projede asıl zaman kaybı, hesaplar tamamlandıktan sonra başlayan uygulama çizimleri, kesit detayları ve çelik metrajlarının hazırlanması aşamasında yaşanır. Aynı verilerin yeniden AutoCAD ortamına aktarılması, kuşak kirişi ve ankraj detaylarının çizilmesi, ardından metraj tablolarının Excel’de manuel olarak oluşturulması hem ciddi iş gücü gerektirir hem de veri aktarım hatalarına açık bir süreç oluşturur.
Özellikle proje revizyonlarının sık yaşandığı derin kazılarda, ankraj seviyesinin veya palplanş profilinin değiştirilmesi yalnızca analizin değil, tüm çizim ve metraj dokümanlarının da yeniden hazırlanmasını gerektirir. Bu durum hem teslim sürelerini uzatır hem de farklı dokümanlar arasında uyumsuzluk oluşma riskini artırır. Operasyonel verimlilik açısından analiz, çizim ve metraj süreçlerinin aynı veri modeli üzerinden yönetilmesi önemli bir avantaj sağlar.
SETAF2018, palplanş iksa analizinin tamamlanmasının ardından proje verilerini doğrudan uygulama çıktısına dönüştürür. Program; palplanş kesit detaylarını, kuşak kirişi bağlantılarını ve destek sistemlerini otomatik olarak .dwg formatında oluştururken, kullanılan çelik elemanlara ait metraj listesini de Excel formatında hazırlar. Analizde yapılan herhangi bir revizyon sonrasında çizimler ve metrajlar da güncellenerek tüm proje çıktılarının birbiriyle tutarlı kalması sağlanır. Böylece mühendisler, CAD ortamında saatler süren tekrar eden çizim işlemleri yerine tasarımın doğrulanmasına ve proje optimizasyonuna odaklanabilir.
💡 İksa Tasarımcıları ve Müteahhitler İçin Stratejik Not: Palplanş iksa projelerinizde profil kesitini seçmek, çok aşamalı kazı kademelerini modellemek ve ankraj hesabı yapmak için dağınık, her modüle ayrı ücret isteyen yazılımlarla bütçenizi tüketmeyin. SETAF2018; yüzeysel temellerden palplanş iksa duvarlarına, şev stabilitesinden sıvılaşma analizlerine kadar tüm geoteknik ihtiyaçlarınızı tek bir lisans altında, eksiksiz bir paket olarak sunar. Ek modül ücreti veya gizli lisans maliyeti barındırmaz.
Kapsamlı teknik video kütüphanemiz ve doğrudan geoteknik uzmanlarından oluşan canlı destek ekibimiz sayesinde ekibinizin programa adapte olması sadece birkaç saattir.
👉 Projelerinizde operasyonel hız kazanmak ve güvenli tarafta kalmak için tüm modülleri içeren SETAF2018 Ücretsiz Deneme (Free Trial) sürümünü bugün indirin!
Sıkça Sorulan Sorular
Palplanş iksa nedir?
Palplanş iksa, birbirine kilitlenen çelik profillerle oluşturulan geçici veya kalıcı kazı destek sistemidir. Yanal toprak basınçlarını karşılamak için kullanılır. Larssen tipi profiller sayesinde aynı zamanda yeraltı suyuna karşı su kesme perdesi görevi de görebilir.
Palplanş iksa tasarımında gömülme derinliği nasıl belirlenir?
Gömülme derinliği; aktif ve pasif toprak basınçları, yeraltı su seviyesi, kazı derinliği, zemin parametreleri ve güvenlik katsayılarına göre belirlenir. Amaç, perdenin dönme, kayma ve aşırı deplasman riskine karşı güvenli kalmasını sağlamaktır. Ankrajlı sistemlerde gömülme derinliği, ankraj kuvvetleriyle birlikte değerlendirilmelidir.
Palplanş analizi için mutlaka FEM yazılımı gerekir mi?
Her palplanş iksa projesi için FEM analizi şart değildir. Standart kazı destek projelerinde Bağımlı Basınçlar Yöntemi gibi çubuk-yay-yük modelleri pratik ve güvenilir sonuçlar verebilir. FEM daha çok karmaşık geometri, ileri zemin modeli veya özel etkileşim gerektiren projelerde tercih edilir.
Ankrajlı palplanş duvarlarda kuşak kirişi ne işe yarar?
Kuşak kirişi, ankraj veya strutlardan gelen yükleri palplanş perde boyunca dağıtan yatay taşıyıcı elemandır. Bu sayede tekil destek yükleri perdeye daha dengeli aktarılır. Doğru modellenmeyen kuşak kirişi, moment dağılımı ve deplasman sonuçlarında hatalı değerlendirmelere neden olabilir.
SETAF2018 palplanş iksa tasarımında hangi avantajları sağlar?
SETAF2018, palplanş iksa analizlerinde çok aşamalı kazı modellemesi, yatak katsayısı hesabı, ankraj ve strut entegrasyonu gibi adımları hızlı şekilde yönetir. Analiz sonrasında açık formüllü teknik raporlar, .dwg kesit çizimleri ve Excel metraj çıktıları oluşturabilir. Bu da hem tasarım hem denetim hem de şantiye hazırlık sürecinde ciddi zaman kazandırır.
