Zemin çivisi ve ankraj arasındaki temel fark, yükü karşılama ve zemine aktarma biçimleridir. Zemin çivisi, genel olarak ön germe uygulanmadan çalışan pasif bir güçlendirme elemanıdır; zemin kütlesinde deformasyon geliştikçe çivi-zemin etkileşimi mobilize olur ve sistem yük almaya başlar. Öngermeli ankraj ise uygulanan ön germe kuvveti sayesinde başlangıçtan itibaren aktif olarak çalışır ve destek yapısındaki deplasmanların kontrolüne doğrudan katkı sağlar. Bu nedenle iki sistem arasındaki fark yalnızca imalat yönteminden değil; çalışma prensibi, yük aktarımı, deformasyon davranışı ve tasarım yaklaşımından kaynaklanır.
Bununla birlikte, “zemin çivisi pasiftir, ankraj aktiftir” şeklindeki ifade tek başına teknik açıdan yeterli değildir. Ankraj sistemleri kullanım ve tasarım biçimine göre aktif veya pasif olarak değerlendirilebilir. Zemin çivisi ile yapılan mühendislik karşılaştırmalarında ise çoğunlukla pasif çalışan zemin çivisi ile öngermeli ankraj sistemi arasındaki fark esas alınır. Ankrajlarda kuvvetin sisteme önceden uygulanabilmesi, özellikle deformasyonların sınırlandırılmasının kritik olduğu kazı destek sistemlerinde önemli bir avantaj sağlarken; zemin çivileri zemin kütlesini donatılandırarak ve potansiyel kayma mekanizmasına karşı direnci artırarak çalışır.
Bu farklılık, “zemin çivisi mi ankraj mı kullanılmalı?” sorusunun yalnızca kazı derinliği veya maliyet üzerinden cevaplanamayacağı anlamına gelir. Zemin profili, yeraltı suyu koşulları, kazı geometrisi, çevre yapılar için izin verilen deplasman sınırları, potansiyel kayma yüzeyleri ve uygulama koşulları birlikte değerlendirilmelidir. Dolayısıyla doğru sistem seçimi, iki yöntemin yalnızca ne olduğunu değil, hangi mekanizmayla stabiliteye katkı sağladığını anlamayı gerektirir.

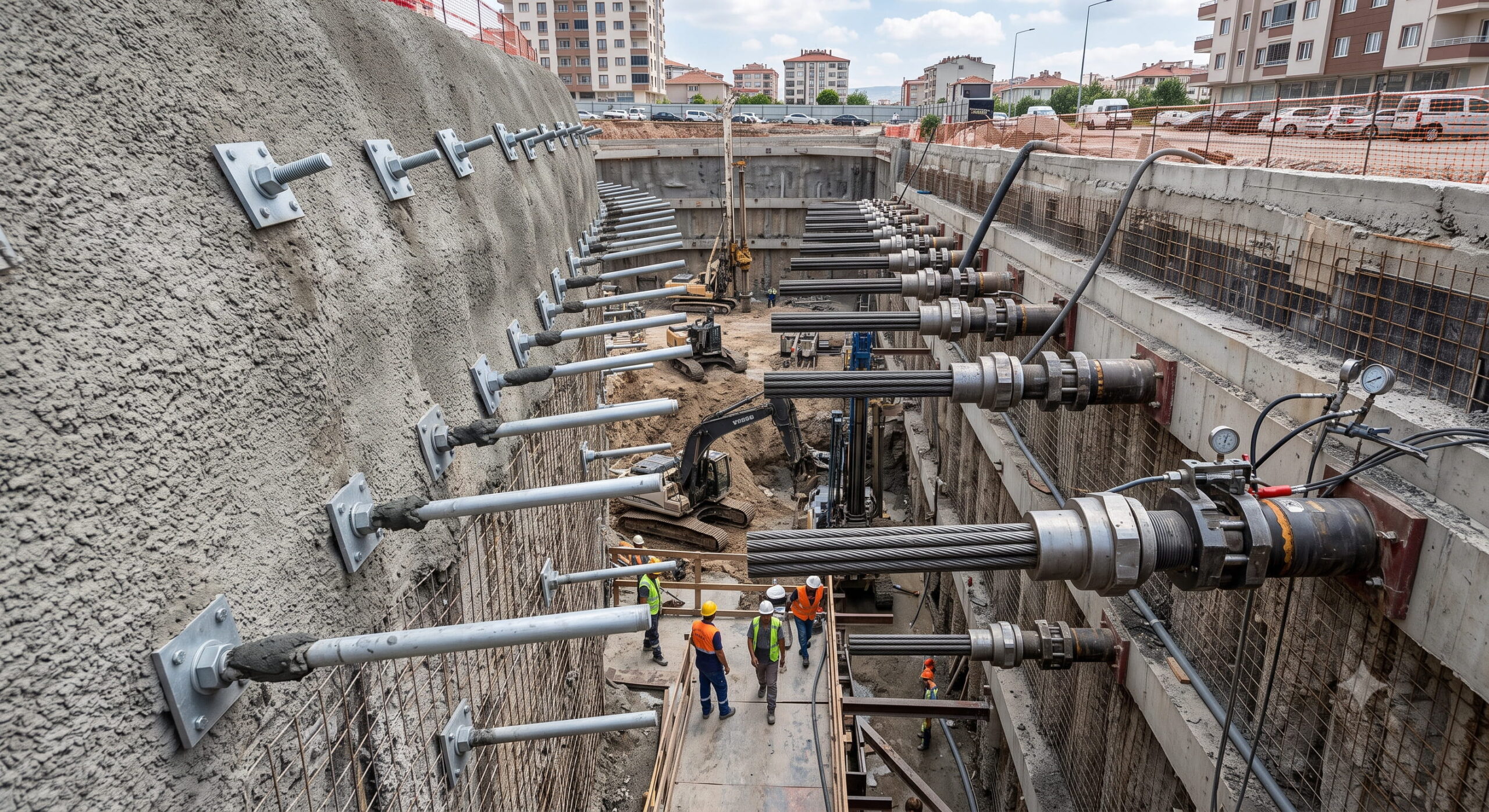

Zemin Çivisi ile Ankraj Arasındaki Temel Farklar
Zemin çivisi ile ankraj arasındaki temel fark, sistemin ne zaman ve nasıl yük aldığıdır. Zemin çivisi pasif çalışan bir güçlendirme elemanı olarak zeminde belirli bir deformasyon geliştikçe devreye girerken, öngermeli ankraj sisteme önceden uygulanan kuvvet sayesinde başlangıçtan itibaren aktif olarak çalışır. Bu ayrım; deformasyon kontrolünden imalat sırasına, eleman geometrisinden tasarım kontrollerine kadar sistemin bütün davranışını etkiler.
Mühendislik açısından karşılaştırma yapılırken özellikle şu noktalar öne çıkar:
- Zemin çivisi, zemin kütlesini donatılandırarak ve zemin-çivi etkileşimi üzerinden direnç geliştirerek çalışır.
- Öngermeli ankraj, serbest boy ve kök bölgesinden oluşan tendon sistemiyle belirli bir ankraj kuvvetini destek yapısına aktarır.
- Zemin çivisinde direnç, deformasyon geliştikçe mobilize olurken ankrajda ön germe kuvveti daha erken aşamada deformasyon kontrolü sağlar.
- Bu nedenle sistem seçimi yalnızca maliyet veya kazı derinliğine göre değil; zemin koşulları, izin verilen deplasmanlar, çevre yapılar ve tasarım gereksinimleri birlikte değerlendirilerek yapılmalıdır.
| Karşılaştırma | Zemin Çivisi | Öngermeli Ankraj |
| Çalışma prensibi | Pasif çalışır | Aktif çalışır |
| Ön germe | Genellikle uygulanmaz | Tasarımda belirlenen ön germe kuvveti uygulanır |
| Yük alma davranışı | Zemin deformasyonu geliştikçe direnç mobilize olur | Öngerme sayesinde başlangıçtan itibaren sisteme kuvvet aktarır |
| Ana elemanlar | Genellikle çelik çubuk veya tendon ve çevresindeki enjeksiyon gövdesi | Tendon, serbest boy, kök bölgesi ve ankraj başlığı |
| İmalat yaklaşımı | Genellikle kazıyla birlikte kademeli olarak uygulanır | Delgi, tendon yerleştirme, enjeksiyon, germe ve kilitleme aşamalarını içerir |
| Deformasyon kontrolü | Sistemin direncinin mobilize olması için belirli ölçüde deformasyon gerekebilir | Ön germe sayesinde deplasmanların daha erken aşamada sınırlandırılmasına katkı sağlar |
| Yaygın kullanım | Şev stabilizasyonu, kademeli kazılar ve zemin kütlesinin güçlendirilmesi | Derin kazılar ve kontrollü deplasman gerektiren kazı destek sistemleri |
| Tasarım yaklaşımı | Zemin-donatı etkileşimi, sıyrılma direnci ve tendon kapasitesi önemlidir | Ankraj kuvveti, kök bölgesi kapasitesi, tendon kapasitesi ve iç stabilite kontrolleri önemlidir |
Bu nedenle zemin çivisi ve ankraj arasındaki fark, yalnızca birinin pasif diğerinin aktif olmasıyla açıklanamaz. Esas fark; yükün hangi mekanizmayla karşılandığı, sistem direncinin ne zaman mobilize olduğu ve bunun kazı veya şev davranışına nasıl yansıdığıdır. Bir sonraki adımda bu ayrımı daha net görmek için önce zemin çivisinin çalışma mekanizmasını ele almak gerekir.
Zemin Çivisi Nedir ve Nasıl Çalışır?
Zemin çivisi (soil nail), kazı yüzeylerinin ve şevlerin stabilitesini artırmak amacıyla zemin kütlesi içerisine yerleştirilen pasif bir güçlendirme elemanıdır. Öngermeli ankrajlardan farklı olarak zemin çivisine başlangıçta bir ön germe kuvveti uygulanmaz. Zemin kütlesi hareket etme veya deforme olma eğilimi gösterdiğinde, zemin ile çivi arasındaki etkileşim sonucu çivide çekme kuvvetleri mobilize olur ve sistem potansiyel kayma mekanizmasına karşı direnç geliştirir.
Tipik bir uygulamada zeminde belirlenen açı ve uzunlukta delgi yapılır, delik içerisine çelik donatı veya tendon yerleştirilir ve çevresi çimento esaslı enjeksiyonla doldurulur. Enjeksiyon, yükün zemin ile çivi arasında aktarılmasını sağlayan aderans mekanizmasının oluşmasına katkıda bulunurken aynı zamanda çelik elemanın korunmasında da rol oynar.
Zemin çivili iksa sistemleri genellikle yukarıdan aşağıya doğru kademeli kazı yöntemiyle inşa edilir. Her kazı kademesinin ardından zemin çivileri uygulanır ve kazı yüzeyi çoğunlukla hasır donatı ile güçlendirilmiş püskürtme betonla kaplanır. Böylece münferit çiviler, yüzey kaplaması ve zemin kütlesi birlikte çalışan bütünleşik bir destek sistemi oluşturur.
Zemin çivisinin uygulama aşamaları, kullanım alanları ve avantajları hakkında daha ayrıntılı bilgi için Zemin Çivisi (Soil Nailing) Nedir? rehberimizi inceleyebilirsiniz.
Ankraj Nedir ve Nasıl Çalışır?
Ankraj, kazı destek yapısı veya benzeri bir geoteknik sistemde oluşan kuvvetleri, zemin veya kaya kütlesi içerisinde yeterli taşıma kapasitesine sahip bölgeye aktarmak amacıyla kullanılan bir destek elemanıdır. Ankraj sistemi genel olarak ankraj başlığı, tendon, serbest boy ve kök bölgesinden oluşur. Öngermeli ankrajlarda tendon belirli bir kuvvet seviyesine kadar gerilerek kilitlenir; böylece ankraj, zemin çivisinden farklı olarak sistemde önemli bir deformasyon oluşmasını beklemeden yük almaya başlayabilir.
Ankrajın davranışı yalnızca tendonun çekme kapasitesine bağlı değildir. Kök bölgesinin zeminle etkileşimi, enjeksiyon gövdesinin sıyrılma direnci, tendon-enjeksiyon bağlantısı, ankraj geometrisi ve uygulanan öngerme kuvveti birlikte değerlendirilir. Bu nedenle ankraj tasarımında elemanın kendisi kadar, kuvvetin destek yapısından zemine hangi mekanizma üzerinden aktarıldığı da önemlidir.
Serbest Boy ve Kök Bölgesi
Serbest boy, ankraj tendonunun öngerme kuvvetini kök bölgesine ilettiği ve çevresindeki zemine aderans yoluyla yük aktarmasının amaçlanmadığı bölümüdür. Kök bölgesi ise tendonun enjeksiyon gövdesi aracılığıyla zemine bağlandığı ve ankraj kuvvetinin zemin veya kaya kütlesine aktarıldığı bölümdür.
Ankraj geometrisi tasarlanırken kök bölgesinin potansiyel kayma yüzeyine göre konumu kritik önem taşır. Amaç, ankraj kuvvetinin stabil kabul edilen zemin kütlesine güvenli biçimde aktarılabilmesidir. SETAF2018’de de ankrajlar; baş noktası, serbest uzunluk, kök uzunluğu ve eğim parametreleriyle tanımlanır.
Öngerme Kuvveti Nasıl Çalışır?
Öngermeli ankrajlarda enjeksiyonun gerekli dayanımı kazanmasının ardından tendon hidrolik ekipmanla tasarımda belirlenen kuvvet seviyesine kadar gerilir ve ankraj başında kilitlenir. Uygulanan öngerme kuvveti, destek yapısına kontrollü bir başlangıç kuvveti sağlayarak sistemin erken aşamalardan itibaren devreye girmesine olanak tanır.
Bu özellik, öngermeli ankraj ile zemin çivisi arasındaki en belirgin davranış farklarından biridir. Zemin çivisinde direnç zemin deformasyonu geliştikçe mobilize edilirken, öngermeli ankrajda belirlenen kuvvet sisteme başlangıçta uygulanır. SETAF2018’de ankraj kuvveti de modele uygulanan ön gerilme kuvveti olarak tanımlanabilmektedir.
Ankraj Kuvveti Zemine Nasıl Aktarılır?
Yük aktarım mekanizması, destek yapısından ankraj başlığına ve tendona iletilen kuvvetin kök bölgesindeki enjeksiyon gövdesi üzerinden çevre zemine aktarılması esasına dayanır. Bu süreçte tendonun çekme kapasitesinin yanı sıra tendon-enjeksiyon ve enjeksiyon-zemin arayüzlerindeki aderans ve sıyrılma davranışı sistemin taşıma kapasitesini belirleyen temel unsurlar arasındadır.
Bu nedenle ankraj tasarımında yalnızca “ankraj kaç kN taşır?” sorusuna odaklanmak yeterli değildir. Tendon çekme yenilmesi, enjeksiyon gövdesi ile zemin arasındaki sıyrılma ve tendon ile enjeksiyon gövdesi arasındaki yük aktarımı gibi farklı göçme mekanizmalarının ayrı ayrı kontrol edilmesi gerekir. SETAF2018’in kazı destek sistemi analizlerinde de bu mekanizmalar için enjeksiyon gövdesi-zemin sıyrılması, tendon çekme yenilmesi ve tendon-enjeksiyon gövdesi sıyrılması gibi ULS kontrolleri yer almaktadır.
Zemin Çivisi ve Ankrajın Çalışma Prensibi Neden Farklıdır?
Zemin çivisi ve öngermeli ankraj arasındaki çalışma prensibi farkı, sistemin direncinin ne zaman mobilize edildiği ve yükün zemin kütlesine nasıl aktarıldığı üzerinden açıklanabilir. Zemin çivisi, zemin kütlesinin kendi deformasyonuyla etkileşime giren pasif bir güçlendirme elemanıdır. Öngermeli ankraj ise dışarıdan uygulanan başlangıç kuvvetiyle destek sistemini aktif olarak yükler. Bu nedenle iki elemanın stabiliteye katkısı benzer bir amaca hizmet etse de bunu sağlayan mekanizma aynı değildir.
Zemin çivisinin çalışma mekanizması genel olarak şu şekilde özetlenebilir:
- Zemin kütlesi hareket etme veya deforme olma eğilimi gösterir.
- Zemin ile çivi arasındaki göreli hareket, çivi-zemin etkileşimini mobilize eder.
- Çelik tendon veya donatıda çekme kuvvetleri oluşur.
- Çivinin kayma yüzeyinin arkasında kalan bölümü ve çevre zeminle geliştirdiği sıyrılma direnci, sistemin kapasitesine katkı sağlar.
- Zemin kütlesinin potansiyel kayma mekanizmasına karşı toplam direnci artırılır.
Dolayısıyla zemin çivisinin stabiliteye katkısı yalnızca çelik donatının çekme kapasitesiyle açıklanamaz. Çivinin potansiyel kayma yüzeyini kesip kesmediği, kayma yüzeyinin arkasında kalan uzunluğu, çivi-zemin sıyrılma direnci ve tendon kapasitesi birlikte önem kazanır. SETAF2018’in şev stabilitesi yaklaşımında da zemin çivisinin taşıma kapasitesi, kayma yüzeyinin arkasında kalan uzunluk ile çivi-zemin sıyrılma direnci ve tendon kopma yükü dikkate alınarak sınırlandırılır.
Öngermeli ankrajın çalışma mekanizması ise farklı bir yükleme sırası izler:
- Ankrajın kök bölgesi uygun zemin veya kaya kütlesi içerisinde oluşturulur.
- Tendona tasarımda belirlenen öngerme kuvveti uygulanır.
- Bu kuvvet ankraj başlığı üzerinden destek yapısına aktarılır.
- Ankraj kökü, kuvvetin stabil zemin kütlesine aktarılmasını sağlar.
- Destek sistemi başlangıç aşamasından itibaren kontrollü bir ankraj kuvveti altında çalışır ve deplasmanların sınırlandırılmasına katkıda bulunur.
Bu nedenle zemin çivisi ve ankraj arasındaki fark, basitçe “pasif ve aktif eleman” ayrımından daha kapsamlıdır. Zemin çivisinde sistem direncinin gelişmesi zemin deformasyonu ve zemin-çivi etkileşimiyle yakından ilişkiliyken, öngermeli ankrajda tasarımda belirlenen kuvvet sisteme kontrollü biçimde önceden uygulanır. Bu davranış farkı, özellikle izin verilen deplasmanların düşük olduğu derin kazılarda ve çevre yapıların hareketlere hassas olduğu projelerde sistem seçimini doğrudan etkileyebilir.
Zemin Çivisi mi Ankraj mı? Hangi Durumda Hangisi Tercih Edilir?
Zemin çivisi ve öngermeli ankraj aynı amaca, yani kazı veya şev stabilitesinin sağlanmasına hizmet etse de her proje için tek bir doğru çözüm yoktur. Sistem seçimi; zemin koşulları, kazı geometrisi, çevre yapılar, izin verilen deformasyonlar ve imalat şartları birlikte değerlendirilerek yapılmalıdır. Bu nedenle mühendislik yaklaşımı “zemin çivisi mi daha iyi, ankraj mı daha güçlü?” sorusundan ziyade, “hangi sistem bu proje için daha uygun davranışı sağlar?” sorusuna odaklanır.
Kademeli Kazı ve Şev Stabilizasyonu
Zemin çivisi; kademeli kazı yapılan, şev stabilizasyonunun hedeflendiği ve zemin kütlesinin donatılandırılarak güçlendirilmesinin uygun olduğu projelerde yaygın olarak tercih edilir. Kazı ilerledikçe çivilerin ve püskürtme beton kaplamanın aşamalı şekilde uygulanabilmesi, yöntemin en önemli avantajlarından biridir.
Özellikle yol yarmaları, doğal şevlerin iyileştirilmesi, orta derinlikte kazılar ve mevcut şevlerin güçlendirilmesi gibi uygulamalarda zemin çivisi ekonomik ve uygulanabilir bir çözüm sunabilir. Ancak sistemin performansı, zeminin kısa süreli kendi kendini taşıyabilmesine ve tasarım sırasında öngörülen deformasyonların kabul edilebilir seviyelerde kalmasına bağlıdır.
Derin Kazılar ve Deformasyon Kontrolü
Derin kazılarda yalnızca stabilitenin sağlanması yeterli olmayabilir. Çevrede bulunan yollar, altyapılar veya mevcut yapılar nedeniyle kazı duvarındaki deplasmanların belirli sınırlar içerisinde tutulması gerekebilir.
Bu tür projelerde öngermeli ankrajlar, sisteme başlangıçta uygulanan kuvvet sayesinde deformasyonların daha erken aşamada kontrol altına alınmasına katkı sağlayabilir. Bununla birlikte, bu durum her derin kazıda ankraj kullanılacağı anlamına gelmez. Nihai karar; geoteknik analizler, zemin özellikleri ve proje kriterleri doğrultusunda verilmelidir.
Komşu Yapıların Deformasyona Hassas Olduğu Alanlar
Yoğun şehirleşmiş bölgelerde yapılan kazılarda komşu binalar, istinat yapıları, altyapı hatları veya ulaşım yapıları kazı kaynaklı deplasmanlara karşı hassas olabilir.
Bu tür projelerde deformasyon limitleri daha düşük tutulduğundan, öngermeli ankraj sistemleri tasarım alternatifleri arasında öne çıkabilir. Ancak yalnızca çevrede yapı bulunması, ankrajın kesin olarak tercih edileceği anlamına gelmez. Zemin profili, kazı derinliği, destek sistemi tipi ve analiz sonuçları birlikte değerlendirilerek en uygun çözüm belirlenmelidir.
Uygulama Alanı ve Saha Koşulları
Sistem seçimini belirleyen en önemli faktörlerden biri de saha koşullarıdır. Aynı kazı derinliğine sahip iki projede bile farklı geoteknik ve yapısal şartlar nedeniyle farklı çözümler tercih edilebilir.
Karar sürecinde genellikle aşağıdaki kriterler birlikte değerlendirilir:
- Parsel sınırları ve komşu mülkiyet durumu
- Zemin profili ve tabakalaşma
- Yeraltı su seviyesi ve drenaj koşulları
- Kazı derinliği ve geometri
- İnşaat sahasında ekipman erişimi ve çalışma alanı
- İmalat sırası ve yapım yöntemi
- Çevre yapıların izin verilen deplasman limitleri
- Projenin geçici veya kalıcı destek sistemi gereksinimi
Bu nedenle zemin çivisi mi, ankraj mı? sorusunun tek cümlelik bir cevabı yoktur. Aynı proje için farklı sistemler teknik olarak uygulanabilir olabilir; önemli olan seçilen sistemin proje kriterlerini güvenli, ekonomik ve uygulanabilir şekilde karşılamasıdır.
Mühendislik açısından doğru yaklaşım, sistemleri “hangisi daha güçlü?” diye karşılaştırmak değil; hangi çözümün mevcut zemin koşulları, deformasyon kriterleri ve proje gereksinimleri altında en uygun davranışı göstereceğini değerlendirmektir. Bu nedenle nihai seçim, geoteknik analizler ve mühendislik hesaplarıyla desteklenmelidir.
Zemin Çivisi ve Ankraj Tasarımında Hangi Parametreler Dikkate Alınır?
Zemin çivisi ve ankraj tasarımı, yalnızca eleman boyu, çapı veya taşıma kapasitesinin belirlenmesinden ibaret değildir. Tasarım sürecinde zemin-yapı etkileşimi, olası göçme mekanizmaları ve sistemin farklı yükleme koşulları altındaki davranışı birlikte değerlendirilmelidir. Özellikle kazı destek yapılarında stabilitenin sağlanması kadar deformasyonların kontrol edilmesi de tasarımın önemli bir parçasıdır. Bu nedenle zemin çivili veya ankrajlı bir sistem modellenirken aşağıdaki parametreler birlikte ele alınır:
- Zemin tabakaları ve mühendislik parametreleri: Zemin profilindeki tabakaların birim hacim ağırlığı, kohezyon, içsel sürtünme açısı ve diğer geoteknik parametreleri sistem davranışını doğrudan etkiler. Tabakalaşmanın doğru modellenmesi, hem toprak basınçlarının hem de potansiyel kayma mekanizmalarının gerçekçi biçimde değerlendirilmesi açısından önemlidir.
- Kazı geometrisi: Kazı derinliği, kademe sayısı, duvar geometrisi ve çevre arazi profili tasarım modelinin temel girdileri arasındadır. Kazı aşamalarının değişmesiyle sistemde oluşan kuvvetler ve deformasyonlar da değişebileceğinden, imalat sırasının analiz yaklaşımına doğru şekilde yansıtılması gerekir.
- Yeraltı suyu koşulları: Yeraltı su seviyesi ve boşluk suyu basınçları, efektif gerilmeleri ve dolayısıyla zemin davranışını etkiler. Su koşulları aynı zamanda kazı stabilitesi, drenaj gereksinimleri ve uygulama yönteminin belirlenmesinde dikkate alınmalıdır.
- Sürşarj yükleri: Kazı çevresindeki yapılar, trafik yükleri, depolama alanları veya diğer yüzey yükleri destek sistemine etkiyen toprak basınçlarını artırabilir. Bu yüklerin konumu ve büyüklüğü analiz modeline uygun şekilde dahil edilmelidir.
- Potansiyel kayma yüzeyleri: Zemin çivisi ve ankrajların stabiliteye katkısı değerlendirilirken elemanların kritik kayma yüzeyleriyle ilişkisi önemlidir. Özellikle elemanın kayma yüzeyinin arkasında kalan bölümü, sistemin direnç mekanizmasının belirlenmesinde etkili olabilir.
- Ankraj ve zemin çivisi geometrisi: Elemanların uzunluğu, eğimi, yatay ve düşey aralıkları tasarım sonuçlarını doğrudan etkiler. Ankrajlarda ayrıca serbest boy ve kök uzunluğunun doğru belirlenmesi, kuvvetin uygun zemin bölgesine aktarılabilmesi açısından kritik öneme sahiptir.
- Sıyrılma kapasitesi: Zemin ile enjeksiyon gövdesi arasındaki aderans ve sıyrılma direnci, hem zemin çivisi hem de ankraj sistemlerinde kontrol edilmesi gereken temel mekanizmalardandır. Tasarım kapasitesi yalnızca kullanılan çelik elemanın dayanımına göre belirlenemez.
- Tendon kapasitesi: Çelik tendon veya donatının çekme kapasitesi, sistemin nihai taşıma kapasitesini sınırlayan unsurlardan biri olabilir. Bu nedenle tendon kapasitesi, diğer olası göçme mekanizmalarından bağımsız olarak kontrol edilmelidir.
- Sistem deformasyonları: Güvenlik katsayısının yeterli olması, destek sisteminin her durumda kabul edilebilir performans göstereceği anlamına gelmez. Özellikle komşu yapıların bulunduğu derin kazılarda yatay duvar deplasmanları ve kazı arkasında oluşabilecek düşey yer değiştirmeler ayrıca değerlendirilmelidir.
- Güvenlik katsayıları: İç ve dış stabilite kontrolleri, olası kayma mekanizmaları ve eleman kapasiteleri ilgili tasarım esasları doğrultusunda değerlendirilmelidir. Zemin çivili ve ankrajlı sistemlerde yalnızca tek bir güvenlik katsayısına bakmak yerine farklı göçme mekanizmalarının ayrı ayrı incelenmesi gerekir.
- Deprem etkileri: Sismik etkilerin dikkate alınması gereken projelerde, deprem durumunda oluşabilecek ilave talepler ve sistemin genel stabilitesi ayrıca kontrol edilmelidir. Tasarım yaklaşımı projenin konumu, yapı sınıfı ve geçerli yönetmelik hükümleri doğrultusunda belirlenmelidir.
Bu parametrelerin birbirinden bağımsız olmadığı unutulmamalıdır. Örneğin ankraj boyunun değiştirilmesi yalnızca eleman kapasitesini değil, ankraj kökünün potansiyel kayma yüzeyine göre konumunu ve sistemin genel stabilitesini de etkileyebilir. Bu nedenle zemin çivili ve ankrajlı sistemlerin tasarımında geometri, zemin modeli, yükler, eleman kapasiteleri ve deformasyon davranışının aynı mühendislik modeli içerisinde birlikte değerlendirilmesi gerekir.
Zemin Çivili ve Ankrajlı Sistemler Nasıl Analiz Edilir?
Zemin çivili ve ankrajlı sistemlerin analizi, yalnızca kullanılan destek elemanlarının taşıma kapasitesinin kontrol edilmesiyle sınırlı değildir. Mühendislik modelinde zemin tabakaları, kazı geometrisi, toprak basınçları, yeraltı suyu, sürşarj yükleri ve destek elemanları birlikte değerlendirilmelidir. Analizin kapsamına bağlı olarak kazı destek sisteminin yapısal davranışı, deplasmanlar, ankraj kuvvetleri, eleman kapasite kontrolleri ve genel stabilite farklı hesap adımları altında incelenir.
Bu nedenle analiz süreci temelde üç farklı soruya cevap vermelidir: Destek sistemi kazı boyunca nasıl davranıyor? Sistem yeterli stabiliteyi sağlıyor mu? Ankraj veya zemin çivisi kendisinden beklenen kuvveti güvenli şekilde taşıyabiliyor mu?
Kazı Destek Yapılarında Analiz
Kazı destek sistemi analizinde öncelikle kazı aşamalarına bağlı olarak destek yapısına etkiyen aktif, pasif ve sükûnetteki toprak basınçları ile varsa su ve sürşarj etkileri dikkate alınır. Destek elemanlarının sisteme dahil edilmesiyle duvarın farklı imalat aşamalarındaki davranışı değerlendirilir.
Analiz sonucunda duvar boyunca oluşan yatay deplasmanlar ile normal kuvvet, kesme kuvveti ve eğilme momenti gibi kesit tesirleri incelenebilir. Ankrajlı sistemlerde ise her ankraj seviyesinde oluşan veya tasarımda dikkate alınan ankraj kuvvetleri de sistem davranışının önemli bir parçasıdır. Özellikle derin kazılarda yalnızca taşıma gücü açısından yeterlilik değil, servis sınır durumunda izin verilen deplasmanların aşılmaması da kontrol edilmelidir.
SETAF2018, kazı destek sistemi analizlerinde model geometrisi ve toprak basınçlarının yanı sıra deformasyonları, kesit tesirlerini ve ankraj kuvvetlerini grafiksel ve sayısal olarak değerlendirmeye imkân verir. Ayrıca duvar arkasındaki düşey yer değiştirmeler ve SLS kontrolleri de analiz çıktıları arasında yer alır.
Şev Stabilitesinde Analiz
Zemin çivisi ve ankrajların etkisi, şev veya genel stabilite analizlerinde potansiyel kayma yüzeyleri üzerinden değerlendirilir. Buradaki temel amaç, kritik kayma mekanizmasını belirlemek ve destek elemanlarının sisteme sağladığı katkıyı dikkate alarak yeterli güvenlik seviyesine ulaşılıp ulaşılmadığını kontrol etmektir.
Zemin çivilerinde elemanın kayma yüzeyini kesmesi tek başına yeterli değildir. Çivinin kayma yüzeyinin arkasında kalan uzunluğu, çivi-zemin sıyrılma direnci ve tendon kapasitesi birlikte ele alınır. Ankrajlarda ise ankrajın kayma yüzeyine göre konumu ve kök bölgesinin stabil zemin kütlesi içerisindeki davranışı önem kazanır.
SETAF2018’in şev ve yamaç stabilitesi analizlerinde limit denge yöntemleri kullanılarak kayma yüzeyleri ve güvenlik katsayıları değerlendirilebilir; modelde bulunan çelik halatlı ankrajlar ve zemin çivilerinin stabiliteye etkileri de analize dahil edilebilir.
Ankraj Kapasite Kontrolleri
Ankrajlı bir sistemin genel olarak stabil olması, her bir ankraj elemanının yeterli kapasiteye sahip olduğu anlamına gelmez. Ankraj kuvvetinin destek yapısından zemine aktarılması sırasında farklı göçme mekanizmaları gelişebileceğinden, eleman bazındaki kontrollerin ayrıca gerçekleştirilmesi gerekir.
Başlıca kontrol mekanizmaları şunlardır:
- Enjeksiyon gövdesi-zemin arayüzü sıyrılması: Ankraj kökünün çevresindeki zeminle yeterli aderans geliştirip geliştirmediğinin kontrolüdür.
- Tendon çekme yenilmesi: Tendonun kendisine aktarılan çekme kuvvetini güvenli şekilde taşıyıp taşıyamadığını değerlendirir.
- Tendon-enjeksiyon gövdesi arayüzü sıyrılması: Tendondan enjeksiyon gövdesine gerçekleşen yük aktarımının yeterliliğini kontrol eder.
- Ankraj iç stabilitesi: Ankrajların ve destek sisteminin farklı imalat aşamalarındaki iç stabilite davranışının değerlendirilmesini kapsar.
SETAF2018, kazı destek sistemi analizlerinde ankraj kuvvetlerini ve sistem deplasmanlarını değerlendirmeye ek olarak bu mekanizmalar için ayrı ULS kontrolleri sunar. Yazılım içerisinde enjeksiyon gövdesi-zemin sıyrılması, tendon çekme yenilmesi, tendon-enjeksiyon gövdesi sıyrılması ve ankraj iç stabilitesi ayrı kontrol başlıkları altında incelenebilmektedir.
Böylece analiz, yalnızca kazı destek sisteminin genel davranışını görmekle sınırlı kalmaz; duvar davranışı, deplasmanlar, ankraj kuvvetleri, genel stabilite ve eleman bazındaki kapasite kontrolleri birbirini tamamlayan mühendislik değerlendirmeleri olarak ele alınabilir.
SETAF2018 ile Zemin Çivili ve Ankrajlı Sistemlerin Analizi
Zemin çivili ve ankrajlı sistemlerin projelendirilmesinde farklı analiz adımlarının birbiriyle uyumlu şekilde değerlendirilmesi gerekir. SETAF2018, ankrajlı ve zemin çivili kazı destek yapılarının analizini geoteknik proje sürecinin bir parçası olarak ele alırken, sistemlerin şev ve yamaç stabilitesi üzerindeki etkilerinin de incelenmesine olanak sağlar.
Kazı destek sistemi analizlerinde geometri, zemin koşulları, toprak basınçları, deformasyonlar ve ankraj kuvvetleri değerlendirilebilir. Şev ve yamaç stabilitesi tarafında ise limit denge yöntemleri kullanılarak potansiyel kayma yüzeyleri belirlenebilir ve güvenlik katsayıları hesaplanabilir. Analiz modelinde yer alan zemin çivileri ve ankrajların stabiliteye katkısı da ilgili hesap yaklaşımı içerisinde dikkate alınabilir.
SETAF2018, hesap aşamasının ötesinde proje çıktılarının hazırlanmasını da destekler. Kazı destek sistemlerine ait kesit ve donatı detayları oluşturulabilir; analiz sonuçları mühendislik tabloları ve grafiklerle incelenebilir, teknik raporlar ile çizim ve metraj çıktıları hazırlanabilir. Böylece analizden proje dokümantasyonuna kadar farklı mühendislik çıktıları aynı çalışma süreci içerisinde yönetilebilir.
Zemin çivili ve ankrajlı kazı destek sistemlerini aynı proje ortamında modellemek, analiz etmek ve mühendislik çıktıları oluşturmak için SETAF2018’in geoteknik analiz özelliklerini inceleyin.
Zemin Çivisi ve Ankraj Arasındaki Farklar Hakkında Sık Sorulan Sorular
Zemin çivisi ile ankraj aynı şey midir?
Hayır. Zemin çivisi ve ankraj, zemin veya kaya kütlesinin stabilitesine katkı sağlayan geoteknik elemanlar olsa da çalışma prensipleri aynı değildir. Zemin çivisi genellikle ön germe uygulanmadan pasif olarak çalışır ve zemin deformasyonu geliştikçe direnci mobilize olur. Öngermeli ankraj ise tendona uygulanan başlangıç kuvveti sayesinde destek sistemini aktif olarak yükleyebilir ve deformasyonların erken aşamada kontrol edilmesine katkı sağlar.
Zemin çivisine ön germe uygulanır mı?
Klasik zemin çivisi uygulamalarında çiviye ankraj sistemlerinde olduğu gibi bir ön germe kuvveti uygulanmaz. Zemin çivisi, çevresindeki zemin kütlesi hareket etme eğilimi gösterdikçe çivi-zemin etkileşimi üzerinden yük almaya başlayan pasif bir elemandır. Bu nedenle sistem direncinin mobilize olması belirli ölçüde zemin deformasyonuyla ilişkilidir. Bu davranış, zemin çivisini öngermeli ankrajdan ayıran temel mühendislik farklarından biridir.
Zemin çivisi pasif ankraj mıdır?
“Pasif ankraj” ifadesi sektörde zaman zaman zemin çivisini tanımlamak için kullanılsa da zemin çivisi ile ankrajı tamamen aynı eleman olarak değerlendirmek teknik açıdan yanıltıcı olabilir. Her ikisinde de zemin içerisine yerleştirilen çelik elemanlar ve enjeksiyon kullanılabilmesine rağmen, tasarım geometrileri, yük aktarım mekanizmaları ve çalışma prensipleri farklılaşabilir. Zemin çivisi esas olarak zemin kütlesini donatılandıran pasif bir eleman olarak değerlendirilirken, ankraj sistemleri kullanım ve tasarım biçimine bağlı olarak pasif veya öngermeli olabilir. Bu nedenle teknik karşılaştırmalarda kullanılan sistemin türünün açıkça belirtilmesi daha doğru bir yaklaşımdır.
Ankraj neden zemin çivisinden farklı çalışır?
Temel fark, kuvvetin mobilize edilme biçiminden kaynaklanır. Zemin çivisinde zemin hareket ettikçe çivi-zemin etkileşimi gelişir ve çivide oluşan çekme kuvvetleri stabiliteye katkı sağlar. Öngermeli ankrajda ise tendon belirlenen kuvvete kadar gerilir ve bu kuvvet ankraj başlığı üzerinden destek sistemine aktarılır. Böylece ankraj, önemli bir zemin deformasyonunun gelişmesini beklemeden sisteme kuvvet uygulayabilir.
Derin kazılarda zemin çivisi mi ankraj mı kullanılır?
Derin kazılarda sistem seçimi yalnızca kazı derinliğine bakılarak yapılamaz. Zemin profili, yeraltı suyu, çevre yapılar, izin verilen yatay ve düşey deplasmanlar, kazı geometrisi ve uygulama koşulları birlikte değerlendirilmelidir. Deformasyon sınırlarının sıkı olduğu projelerde öngermeli ankrajlı sistemler avantaj sağlayabilirken, uygun zemin ve saha koşullarında zemin çivili sistemler de teknik bir alternatif oluşturabilir. Nihai karar geoteknik analiz ve proje gereksinimlerine göre verilmelidir.
Zemin çivisi ve ankraj birlikte kullanılabilir mi?
Evet, proje gereksinimleri ve mühendislik analizleri uygun olduğunda farklı destek elemanları aynı geoteknik sistem içerisinde değerlendirilebilir. Özellikle karmaşık kazı geometrileri, değişken zemin profilleri veya farklı deformasyon kriterleri bulunan projelerde tek tip destek elemanına bağlı kalmak her zaman en uygun çözüm olmayabilir. Ancak zemin çivisi ve ankrajların sistem davranışına katkıları farklı olduğundan, her elemanın yük aktarım mekanizması ve kapasitesi kendi çalışma prensibine göre modellenmelidir.
Zemin çivili ve ankrajlı sistemlerin analizi nasıl yapılır?
Analizde zemin tabakaları, kazı geometrisi, yeraltı suyu, sürşarj yükleri ve destek elemanlarının özellikleri birlikte modellenir. Kazı destek yapılarında toprak basınçları, duvar deplasmanları, kesit tesirleri ve ankraj kuvvetleri incelenirken; genel veya şev stabilitesi analizlerinde kritik kayma yüzeyleri ve güvenlik katsayıları değerlendirilir. Ayrıca ankrajlarda tendon kapasitesi ve farklı sıyrılma mekanizmaları, zemin çivilerinde ise çivi-zemin etkileşimi ve kayma yüzeyine göre mobilize edilebilecek kapasite dikkate alınmalıdır. Bu nedenle analiz, yalnızca tek bir güvenlik katsayısının hesaplanması yerine sistem ve eleman bazındaki farklı göçme mekanizmalarını birlikte kapsamalıdır.
