Kentsel yoğunluğun artmasıyla birlikte derin kazıların derinliği ve çevre yapılarla olan etkileşimi, geoteknik mühendisliğinde çok daha hassas çözümler üretilmesini zorunlu kılmaktadır. Derin kazıların ve şevlerin stabilitesini sağlamada en güvenilir yöntemlerden biri olan öngermeli ankraj hesabı, üst yapı yüklerini veya yanal zemin baskılarını, stabil bölgedeki zemin katmanlarına emniyetli bir şekilde aktarma mekanizmasına dayanır. Doğru kurgulanmış bir öngermeli ankraj tasarımı, kazı aynasında oluşabilecek yanal deplasmanları sınırlandırarak hem şantiye içi iş güvenliğini korur hem de çevre binalarda meydana gelebilecek oturma ve çatlama risklerini sıfıra indirir. Sektördeki günlük proje pratiğinde, aşırı güvenli tasarımların (over-design) yarattığı yüksek maliyetler ile yetersiz tahkiklerin yol açabileceği toptan göçme riskleri arasındaki hassas dengeyi kurabilmek, ancak gelişmiş zemin-yapı etkileşimi modellerinin kullanılmasıyla mümkündür.
Hazırladığımız bu teknik rehberde; serbest ve kök boyu belirleme kriterlerinden farklı zemin türlerindeki enjeksiyon cidar sürtünmesi tahkiklerine, limit denge analizlerinden kama tipi göçme modlarına kadar derin temel ve iksa mühendisliğinin en kritik aşamalarını detaylı olarak inceleyeceğiz. Rehberimiz boyunca, ankrajlı iksa duvarı analizi süreçlerinde karşılaşılan zorlukları ve modern yönetmeliklerin getirdiği yasal sınırlandırmaları geoteknik terminolojiyi temel alarak paragraflar halinde ele alacağız. Karmaşık katmanlı zemin yapılarında bu çok boyutlu nonlineer denklemleri, aktif-pasif toprak basınçlarını ve ankraj aşamalarını manuel olarak çözmek ciddi bir zaman kaybı yaratırken, SETAF2018 bu süreci tamamen değiştirmektedir. SETAF2018; sonlu elemanlar yaklaşımı ile klasik geoteknik yöntemleri birleştiren esnek yapısı sayesinde, öngermeli ankrajlı kazı destek sistemlerinizi uluslararası standartlara tam uyumlu olarak saniyeler içinde analiz etmenizi, her aşama için deplasman kontrollerini yürütmenizi ve denetçi kurumların onay süreçlerinden hızla geçebilmeniz için tüm matematiksel hesap adımlarını açıkça gösteren denklem tabanlı lokal raporlar üretmenizi sağlar.

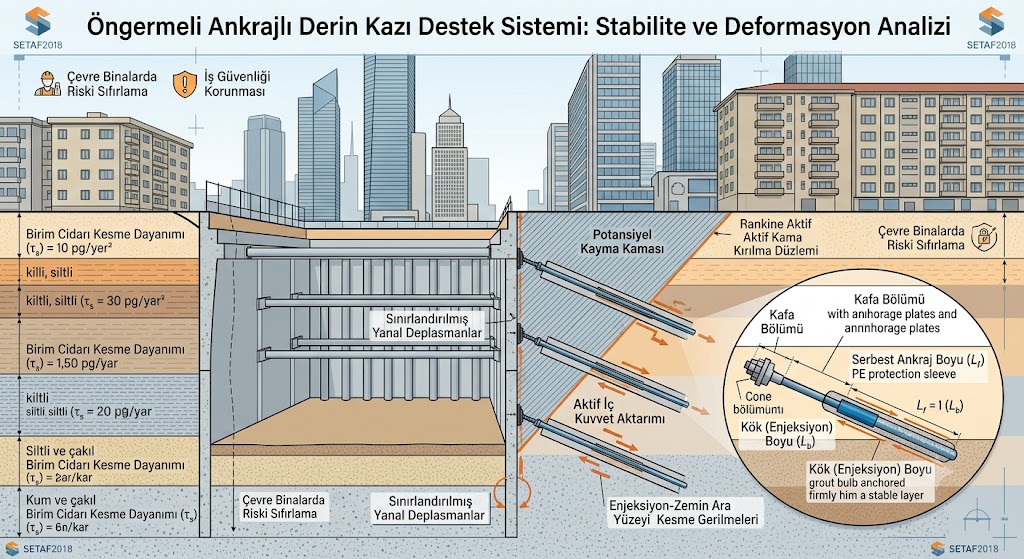

Öngermeli Ankraj Sistemlerinin Yapısı ve Çalışma Mekanizması
Derin kazı destek sistemlerinde ve şev stabilitesi projelerinde yaygın olarak kullanılan öngermeli ankrajlar, yüksek dayanımlı çelik halatların zemin veya kaya içerisine sabitlenmesi ve ardından gerilmesi esnasında oluşan çekme kuvvetini yapısal elemanlara aktaran yüksek mühendislik ürünü elemanlardır. Klasik pasif zemin çivilerinden farklı olarak öngermeli ankraj sistemleri, imalat tamamlandıktan hemen sonra projelendirilen kilitleme yükü ile gerilerek sisteme aktif bir iç kuvvet olarak dahil edilirler. Bu aktif yük mekanizması, iksa duvarının veya şev kütlesinin hareket etmesini beklemeden zemin kütlesini sıkıştırarak deformasyonları daha başlangıç aşamasında engeller. Bir öngermeli ankraj sistemi mekanik ve yapısal olarak kafa bölümü, serbest ankraj boyu ve kök enjeksiyon bölgesi olmak üzere birbirine entegre üç temel bileşenden meydana gelir. Bu bileşenlerin geometrik ve mukavemet yönünden hatasız boyutlandırılması, sistemin güvenliği ve zemin-yapı etkileşiminin sürdürülebilirliği açısından hayati bir öneme sahiptir.
Kafa Bölümü ve Serbest Ankraj Boyu ($L_f$) Seçimi
Ankraj kafa bölümü; yüksek dayanımlı çelik halatların, iksa duvarı (ankraj kuşağı veya püskürtme beton yüzeyi) üzerinde gerili kalmasını sağlayan kama, kama yuvası ve ankraj plakasından oluşan mekanik bir ara yüzeydir. Üst yapıdan veya yanal zemin basıncından gelen tüm yükler, bu kafa mekanizması vasıtasıyla çelik halatlara (strand) eksenel çekme kuvveti olarak iletilir. Başlık bölgesinden hemen sonra başlayan serbest ankraj boyu ($L_f$), çelik halatların zeminle hiçbir şekilde aderans (bağ) kurmaması gereken, özel koruyucu kılıflarla (PE boru) çevre zemin katmanlarından yalıtılmış bölümdür.
Serbest ankraj boyunun uzunluğu belirlenirken tamamen geometrik ve kinematik stabilite kriterleri esas alınır. Derin kazılarda, iksa duvarının arkasında oluşması muhtemel olan ve literatürde Rankine aktif kama kırılma düzlemi veya toptan göçme dairesi olarak tanımlanan potansiyel kayma hattı hesaplanır. Serbest boyun en temel fonksiyonu, ankraj kuvvetini bu aktif göçme kamasının tamamen dışındaki durağan ve güvenli zemin katmanlarına taşımaktır. Mühendislik standartları ve FHWA kılavuzları uyarınca, serbest ankraj boyu belirlenirken potansiyel kayma düzleminin gerisine en az 1.50 metre ila 2.00 metre arasında bir güvenli mesafe eklenmesi yasal bir zorunluluktur. Eğer serbest boy kısa tutulur ve enjeksiyonlu kök bölgesi bu sanal kayma kamasının içinde kalırsa, ankraj kazı duvarını tutmak yerine zeminle birlikte kayma kütlesinin bir parçası haline gelerek sistemin toptan göçmesine neden olur.
Ankraj Kök (Enjeksiyon) Boyu ($L_b$) ve Yük Aktarım Dinamikleri
Ankraj kök boyu ($L_b$), serbest bölgenin bitiminden sonra yüksek mukavemetli çimento şerbetinin (enjeksiyon) matkap deliği cidarına basınçla basılması sonucu oluşturulan, sistemin yük taşıyıcı bölümüdür. Bu bölgede çelik halatlar koruyucu kılıfından çıkarılarak doğrudan çimento enjeksiyonu ile bütünleştirilir. Ankraj kafa bölümünden uygulanan öngerme yükü, serbest boy boyunca kayıpsız bir şekilde ilerleyerek kök bölgesine ulaşır ve burada karmaşık bir yük aktarım mekanizmasıyla çevre zemine dağıtılır. Yük aktarım dinamikleri sırasıyla çelik halat-enjeksiyon ara yüzeyi ve enjeksiyon-zemin (kuyu cidarı) ara yüzeyi olmak üzere iki aşamalı bir kesme gerilmesi mobilizasyonuna dayanır.
Kök bölgesinin toplam çekme kapasitesi ($P_u$), kuyu delgi çapı ($D$), kök boyu ($L_b$) ve zemin türüne bağlı olarak değişen birim enjeksiyon-zemin ara yüzeyi kesme dayanımı ($\tau_s$) parametrelerine bağlı olarak hesaplanır. Matematiksel olarak sistemin limit taşıma gücü, pi sayısı, kuyu çapı, kök boyu ve birim kesme dayanımının çarpımıyla bulunur. Enjeksiyon şerbetinin kuyu cidarında oluşturduğu pürüzlülük ve zemin danelerinin arasına sızarak yarattığı kenetlenme gövdesi, efektif yanal gerilmeleri artırır. Ancak kesme gerilmelerinin kök boyunca dağılımı doğrusal değildir; yük kökün başlangıç kısmında maksimum seviyede mobilize olurken, derinlik arttıkça sönümlenerek azalır. Bu nedenle kök boyunun gereğinden fazla uzun tutulması, gerilme yığılmaları ve elastik uzama sınırları nedeniyle taşıma kapasitesine doğrusal bir katkı sağlamaz.
Manuel hesaplarda, katmanlı zemin yapılarında her bir tabakanın cidar sürtünmesi katkısını, nonlineer yük dağılımını ve kafa-serbest boy uzama ilişkilerini doğru simüle etmek oldukça zordur. SETAF2018, Kazı Destek Yapıları modülünde yer alan nonlineer elastoplastik ankraj modelleriyle kök bölgesindeki gerilme transferini gerçeğe en yakın şekilde analiz eder. Yazılım, zemin türüne göre tanımlanan birim kesme dayanımı parametrelerini baz alarak en optimum kök boyunu ve gerekli çelik halat kesit alanını saniyeler içinde belirleyerek mühendislere güvenli bir tasarım platformu sunar.
Adım Adım Öngermeli Ankraj Tasarımı ve Hesap Kriterleri
Öngermeli ankrajlı bir iksa sisteminin tasarımı, zemin kütlesinin üreteceği yanal toprak basınçlarının doğru tahmin edilmesiyle başlayan ve bu basınçları dengeleyecek ankraj geometrisinin belirlenmesiyle devam eden çok aşamalı bir mühendislik sürecidir. Tasarımın her adımı, kazı derinliği boyunca değişen zemin tabakalarının rijitlik ve mukavemet parametrelerine doğrudan bağlıdır. Kazı esnasında duvar arkasındaki zeminde meydana gelen yatay deplasmanlar, zemini plastik denge durumuna geçirerek aktif toprak basıncı bileşenlerini uyanmaya zorlar. Bu çok boyutlu zemin-yapı etkileşimini güvenle yönetebilmek için statik ve kinematik sınır şartlarını esas alan belirli hesap kriterlerinin adım adım işletilmesi geoteknik mühendisliğinin yasal ve teknik bir gerekliliğidir.
Aktif Basınç Dağılımları ve Ankraj Yerleşimi
Ankrajlı derin kazı destek yapılarının analizinde ilk ve en kritik adım, iksa duvarına etki edecek yanal toprak basıncı dağılımının doğru kurgulanmasıdır. Geleneksel yüzeysel temellerde veya konsol istinat duvarlarında kullanılan klasik Coulomb veya Rankine doğrusal (üçgensel) aktif toprak basıncı dağılımları, çok sıra ankrajlı rijit iksa duvarlarında geçerliliğini yitirir. Ankrajlar gerilip kilitlendikçe duvarın arkaya doğru hareket etmesini engeller ve zemin kütlesinin serbestçe deformasyon yapmasına izin vermez. Bu durum, zemin içerisinde gerilme kemerlenmesi (stress arching) adı verilen mekanizmayı tetikler. Gerilme kemerlenmesi nedeniyle yanal basınçlar duvarın üst ve orta bölgelerinde yığılma yaparken, taban seviyesinde azalma eğilimi gösterir.
Bu nonlineer gerilme dağılımını günlük proje pratiğine yansıtmak adına geoteknik literatüründe ve FHWA kılavuzlarında Terzaghi-Peck ampirik görünür toprak basıncı diyagramları (trapezoid veya dikdörtgen kesitler) önerilmektedir. Ankraj yerleşimi ve düşey aks aralıkları belirlenirken bu görünür basınç diyagramlarının altında kalan toplam yanal kuvvet alanları baz alınır. Ankraj sıralarının düşeyde birbirine çok yakın planlanması ekonomik kayıplara yol açarken, gereğinden fazla uzak planlanması ise duvar gövdesinde aşırı eğilme momentlerine ve kontrolsüz deplasmanlara neden olur. SETAF2018, iksa modülünde yer alan gelişmiş hesaplama altyapısı sayesinde katmanlı zemin profillerinde aktif ve pasif toprak basınçlarını otomatik olarak hesaplar. Yazılım, pratik mühendislik yaklaşımlarını Bağımlı Basınçlar Yöntemi ve elastoplastik çubuk-yay-yük sistemleriyle entegre ederek, her kazı kademesi ve ankraj germe aşaması için en optimum yanal deplasman, eğilme momenti, kesme kuvveti, ankraj kuvvetleri gibi büyüklükleri saniyeler içinde tasarımcıya sunar.
Zemin Türlerine Göre Kök Cidarı Kesme Dayanımı (τs) Tahkikleri
Ankraj tasarımının kalbini oluşturan kök bölgesinin çekme kapasitesi tahkikleri, doğrudan enjeksiyon gövdesi ile kuyu cidarındaki zemin arasında mobilize olacak birim kesme dayanımı (τs) parametresine bağlıdır. Bu parametre ampirik bir değer olup, zeminin drenaj koşullarına, gerilme geçmişine, danelerin pürüzlülük derecesine ve imalat esnasında uygulanan enjeksiyon basıncına (tekli veya çoklu yüksek basınçlı enjeksiyon) göre dramatik değişiklikler gösterir. Zemin türlerine göre işletilen kök cidarı kesme dayanımı tahkik kriterleri şu şekilde ayrışır:
İri daneli kohezyonsuz zeminlerde (kum ve çakıl), birim cidar kesme dayanımı tamamen efektif gerilme profiline ve içsel sürtünme açısına bağlıdır. Yüksek basınçlı çimento enjeksiyonu, gevşek kum danelerinin arasına sızarak bu bölgede yapay bir kenetlenme ve efektif yanal gerilme artışı yaratır. Bu zeminlerde τs değerleri nispeten yüksek seviyelerde (100 kPa−250 kPa) mobilize olur. Hesaplamalarda, kök derinliğindeki ortalama efektif düşey gerilme ile zeminin sürtünme özellikleri dikkate alınarak enjeksiyon gövdesinin sıyrılma güvenliği tahkik edilir.
İnce daneli kohezyonlu zeminlerde (killi ve siltli tabakalar), suyun düşük permeabilite nedeniyle dışarı atılamaması kısa dönemde toplam gerilme analizlerinin yapılmasını zorunlu kılar. Killerde birim cidar kesme dayanımı, zeminin drenajsız kayma direnci (Su) ile doğrudan ilişkilidir ve adhezyon katsayıları üzerinden sınırlandırılır. Normal konsolide yumuşak killerde enjeksiyon-zemin ara yüzeyindeki sıyrılma direnci oldukça düşük kalırken (30 kPa−60 kPa), aşırı konsolide sert killerde ve marn tabakalarında bu değerler yüksek basınçlı enjeksiyon teknikleriyle birlikte ciddi oranlarda artırılabilmektedir.
Tasarım mühendisinin katmanlı zemin geçişlerinde bu değişken τs sınırlarını Manuel olarak hesap hatlarına dahil etmesi, her tabakanın kök boyuna katkısını ayrı ayrı entegre etmesi son derece karmaşık bir operasyondur. SETAF2018, zemin kütüphanesinde barındırdığı uluslararası normlara uygun korelasyonlar sayesinde, tanımladığınız sondaj verilerine ve zemin türlerine göre birim kök cidarı kesme dayanımı tahkiklerini otomatik olarak yürütür. Yazılım, zemin-enjeksiyon ara yüzeyindeki nonlineer gerilme transferini milimetrik bir hassasiyetle modelleyerek, emniyet katsayıları dahilinde kök bölgesinin zeminden sıyrılma riskini tamamen ortadan kaldıran en güvenli kök boyu uzunluğunu hesaplar.
Derin Kazılarda Kritik Limit Durumlar ve Göçme Modları
Ankrajlı iksa sistemlerinin tasarımı, sadece yanal toprak basınçlarının karşılanmasıyla sınırlı olmayan, çok kriterli bir duraylılık (stabilite) analizini zorunlu kılar. Derin kazı projelerinde geoteknik mühendislerinin en temel görevi, sistemin servis ömrü veya kazı aşamaları boyunca meydana gelebilecek sınır durumları (Limit States) eksiksiz şekilde öngörmektir. Geoteknik tasarımda limit durumlar, sistemin mukavemet kaybına uğradığı nihai sınır durum (Ultimate Limit State – ULS) ve aşırı deplasmanlar nedeniyle işlevini yitirdiği servis edilebilirlik sınır durumu (Serviceability Limit State – SLS) olarak ikiye ayrılır. Ankrajlı bir iksa duvarında bu sınır durumların aşılması, lokal yapısal hasarlardan başlayıp tüm sistemin aniden çökmesine kadar uzanan farklı göçme modlarını tetikleyebilir. Bu nedenle, tasarım esnasında her bir elemanın tekil kapasitesinin yanı sıra, zemin-yapı ve ankraj bileşenlerinin ortaklaşa sergilediği toptan göçme mekanizmaları ayrı ayrı analiz edilmelidir.
Ankraj Kökünün Zeminden Sıyrılması ve Blok Göçmesi Riski
Öngermeli ankraj sistemlerinde en sık karşılaşılan nihai sınır durumlardan biri, ankraj kök bölgesinin çevreleyen zemin kütlesinden ayrılması, yani sıyrılmasıdır. Bu göçme modu, kafa bölümünden uygulanan öngerme veya üst yapı hareketlerinden kaynaklanan çekme yükünün, enjeksiyon gövdesi ile kuyu cidarındaki zeminin birim kesme dayanımı arasındaki sürtünme kapasitesini aşması durumunda meydana gelir. Sıyrılma mekanizması gerçekleştiğinde, ankraj halatları zemin içinde boşta kalarak tüm aktif yük taşıma kapasitesini kaybeder. Bu durum, iksa duvarının ilgili bölgesinde ani gerilme yığılmalarına ve ardışık olarak diğer ankrajların da kapasitelerini aşarak zincirleme bir göçmenin tetiklenmesine yol açar.
Ankrajların düşey ve yatay aks aralıklarının birbirine çok yakın tasarlandığı durumlarda ise tekil sıyrılma mekanizması yerini blok göçmesi riskine bırakır. Yan yana yer alan ankraj köklerinin zemin içerisindeki gerilme soğanları birbiriyle çakıştığında, sistem artık tekil elemanlar gibi değil, ankraj köklerini dıştan çevreleyen devasa bir bütünsel zemin bloğu gibi davranmaya başlar. Blok göçmesi senaryosunda, zemin-enjeksiyon ara yüzeyindeki sürtünme yerine, bu sanal bloğun dış kırılma yüzeyleri boyunca oluşacak toplam kesme direnci kritik eşik haline gelir. Eğer bu bütünsel direnç aşılırsa, zemin bloğu ankrajlarla birlikte bütün halinde kazı aynasına doğru hareket eder.
Yapısal Çelik Halat Akması ve Kama Tipi Toptan Göçme Analizi
Ankraj sistemlerinin bir diğer kritik göçme modu, geoteknik parametrelerden ziyade tamamen yapısal malzeme mukavemetine bağlı olan çelik halat (strand) akması veya kopmasıdır. Ankraj kafasına binen eksenel çekme kuvveti, kullanılan yüksek dayanımlı çelik halatların karakteristik akma dayanımını ($P_k$) aşarsa, malzemede kalıcı plastik deformasyonlar başlar. Çeliğin akması, ankrajın öngerme yükünü (lock-off) muhafaza edememesine ve iksa duvarının kontrolsüz bir şekilde yanal deplasman yapmasına neden olur. Eğer çekme gerilmeleri malzemenin nihai çekme dayanım sınırına ulaşırsa, halatlar aniden koparak sistemdeki yapısal bütünlüğü tamamen sonlandırır. Bu riskin önüne geçmek adına Eurocode 7 ve TBDY 2018 standartları, çelik kesit tasarımında oldukça güvenli emniyet katsayılarının ve malzeme kısmi katsayılarının kullanılmasını zorunlu tutar.
Tüm bu lokal göçme modlarının ötesinde, derin kazı güvenliğindeki en kapsayıcı ve tehlikeli aşama kama tipi toptan göçme analizi süreçleridir. Bu göçme modu, iksa duvarını, ankrajları ve duvar arkasındaki zemin kütlesini bir bütün olarak içine alan büyük bir kayma kamasının, potansiyel bir kırılma dairesi boyunca aşağı ve öne doğru kaymasıyla karakterize edilir. Limit denge yöntemleri (Bishop, Janbu veya Spencer) kullanılarak yapılan bu analizlerde, kaymaya çalışan kütlenin ağırlığı ile bu kaymaya karşı koyan zemin kesme mukavemeti ve ankrajların sağladığı tutucu kuvvetler oranlanarak bir “Toptan Göçme Emniyet Katsayısı” elde edilir.
Ankrajların serbest boylarının ($L_f$) bu potansiyel kayma kamasının yeterince arkasına uzatılmadığı tasarımlarda, ankraj kökleri de kayan kütlenin içinde kalacağı için sisteme hiçbir tutucu katkı sağlayamaz ve kama tipi toptan göçme kaçınılmaz hale gelir.
Geleneksel mühendislik yazılımları, bu çok boyutlu limit durum tahkiklerini çoğunlukla birbirinden kopuk modüllerle veya sadece statik kabuller altında koşturur. SETAF2018 ise bünyesindeki gelişmiş Kazı Destek Yapıları Analizi altyapısı sayesinde, hem ankraj kökünün sıyrılma ve blok göçmesi risklerini analitik olarak hesaplar hem de elastoplastik yay-çubuk ve sonlu elemanlar kombinasyonları ile kama tipi toptan göçme analizlerini her kazı kademesi için otomatik olarak yürütür. Yazılım, malzeme akma sınırları ile zemin mukavemet parametrelerini eş zamanlı kontrol ederek limit durumları minimize eden en güvenli yapıyı tasarlamanızı sağlar. Ayrıca, denetçi kurumlara sunulmak üzere tüm bu karmaşık limit denge ve mukavemet denklemlerini açık formüller halinde “Denklem Gösteren Rapor” yapısıyla çıktıya dönüştürür.
Geçici ve Kalıcı Ankrajlar Arasındaki Tasarım Farkları ve Korozyon Koruması
Öngermeli ankraj sistemlerinin projelendirilmesinde, yapının maruz kalacağı çevresel şartlar ve tasarım ömrü, malzeme seçimi ile korozyon koruma sınıfını belirleyen en temel unsurdur. Geoteknik mühendisliğinde ankrajlar, kullanım sürelerine bağlı olarak geçici ve kalıcı ankrajlar olmak üzere iki ana kategoriye ayrılır. Genellikle iki yıla kadar olan servis ömürleri için tasarlanan geçici ankrajlar, derin kazı imalatı boyunca iksa sistemini stabilize etmek ve üst yapı temeli güvenli seviyeye ulaşana kadar yanal zemin baskılarını taşımak amacıyla kullanılır. Üst yapı imalatı tamamlanıp bodrum perdeleri zemin yükünü devraldığında, geçici ankrajların işlevi sona erer ve sistem pasifize edilir. Buna karşılık, tasarım ömrü iki yılı aşan ve genellikle elli ya da yüz yıllık bir servis süresi hedeflenen kalıcı ankrajlar; tünel portalları, şev stabilitesi projeleri, liman yapıları veya sürekli drenaj yapılamayan istinat sistemlerinde yapının asli yük taşıyıcı elemanı olarak işlev görürler.
Bu iki sistem arasındaki en radikal tasarım farkı, malzemenin zamana bağlı elektrokimyasal ayrışmasını, yani korozyon riskini engellemeye yönelik kurgulanan koruma katmanlarında ortaya çıkar. Geçici ankrajlarda korozyon riski nispeten düşük kabul edildiği için çimento enjeksiyonu ve halatların plastik kılıf (PE boru) içerisine alınması standart koruma için yeterli görülmektedir. Ancak kalıcı ankrajlarda, yeraltı suyundaki sülfat, klorür gibi agresif kimyasalların ve kaçak akımların neden olabileceği korozyon hasarlarını önlemek amacıyla uluslararası normların (EN 1537) zorunlu kıldığı çift katmanlı korozyon koruması (Double Corrosion Protection – DCP) uygulanır. Kalıcı sistemlerde yüksek dayanımlı çelik halatlar, fabrikasyon olarak yüksek yoğunluklu polietilen (HDPE) pürüzlü dış kılıf içerisine yerleştirilir ve iç kılıf ile halat arasındaki boşluk korozyon önleyici özel bir gres veya çimento şerbetiyle vakum altında doldurulur. Ayrıca kafa bölümünde de sızdırmazlık kapakları ve korozyon önleyici macunlar kullanılarak sistemin dış ortamla teması tamamen kesilir. Tasarım mühendisi, ankrajın kalıcı veya geçici olma durumuna göre malzeme mukavemet katsayılarını ve zemin-enjeksiyon ara yüzeyindeki zamana bağlı sürünme (creep) etkilerini de farklı emniyet marjlarıyla sınırlandırmak zorundadır.
SETAF2018 İle Öngermeli Ankrajlı İksa Sistemlerinde Kusursuz Modelleme
Derin kazı destek yapılarının çok aşamalı kazı kademeleri, dinamik ankraj germe operasyonları ve nonlineer zemin davranışları altında analiz edilmesi, geoteknik mühendisliğinin en karmaşık optimizasyon süreçlerinden biridir. Sektördeki sonlu elemanlar tabanlı büyük hacimli yazılımlar bu süreçleri yüksek zaman maliyetleriyle çözmeye çalışırken, SETAF2018 klasik zemin mekaniğinin kararlı yaklaşımları ile modern sayısal analiz tekniklerini günlük proje pratiğine en uygun hızda bir araya getirir. Yazılım, iksa sistemlerinin analizinde Çubuk – Yay – Yük Sistemi ve Bağımlı Basınçlar Yöntemi altyapısını kullanarak, kazı cidarındaki nonlineer zemin-duvar etkileşimini ve elastoplastik ankraj elemanlarını eş zamanlı olarak simüle eder. Katmanlı zemin profillerinde aktif ve pasif toprak basınç dağılımlarını Terzaghi-Peck ampirik diyagramlarıyla entegre ederek hesaplayan yazılım, her bir kazı kademesinde oluşacak moment, kesme kuvveti ve yanal deplasman haritalarını milimetrik kesinlikle ortaya koyar.
SETAF2018’in öngermeli ankraj modellemesindeki en büyük avantajı, ankraj elemanlarının serbest boy elastik uzamalarını ve kök bölgesindeki kilitlenme yüklerini (lock-off) sisteme aktif birer iç kuvvet bileşeni olarak dahil edebilmesidir. Tasarımcı, yazılım ekranı üzerinde ankraj sıralarının geometrik yerleşimini, çelik halat sayılarını ve kuyu çaplarını tanımladığında, sistem otomatik olarak potansiyel kama tipi toptan göçme analizlerini koşturur ve ankraj köklerinin güvenli bölgede kalıp kalmadığını denetler. Tek dosya yapısı felsefesine sahip olan SETAF2018, geoteknik ve yapısal analizleri tamamladıktan sonra, TS 500 ve TBDY 2018 standartlarına uygun olarak iksa duvarı ile ankraj kuşaklarının donatı tasarımını gerçekleştirir ve projenin uygulama çizimlerini tek tıkla otomatik olarak üretir. Tüm bu operasyonel sürecin sonunda, denetçi kurumlara ve belediyelere sunulmak üzere, projede kullanılan tüm ampirik formülleri, ara matematiksel geçişleri ve emniyet tahkiklerini açık formüller halinde sunan “Denklem Gösteren Rapor” teknolojisiyle mühendislere benzersiz bir operasyonel hız ve tasarım güvenilirliği sağlar.
Sıkça Sorulan Sorular (SSS)
Öngermeli ankraj tasarımı, derin kazı destek sistemleri ve şev stabilitesi analizlerinde mühendislerin en çok karşılaştığı teknik soruları, limit durum yaklaşımlarını ve SETAF2018’in bu süreçlerdeki pratik çözümlerini paragraflar halinde aşağıda bir araya getirdik.
1. Öngermeli ankrajlar ile pasif zemin çivileri arasındaki temel mekanik farklar nelerdir?
Geoteknik mühendisliğinde ankrajlar ve zemin çivileri benzer geometrik bileşenlere sahip gibi görünse de, çalışma prensipleri ve zemin deformasyonlarını kontrol etme biçimleri açısından birbirlerinden tamamen ayrışırlar. Zemin çivileri pasif elemanlardır; yani zemin kütlesinde veya iksa duvarında bir miktar yanal deplasman meydana gelmeden ve zemin harekete geçmeden çekme kuvveti üretmezler. Öngermeli ankrajlar ise aktif destek elemanlarıdır. İmalat ve enjeksiyon aşamalarının hemen ardından, henüz kazı kademeleri ilerlemeden önce kafa bölümünden projelendirilen kilitleme yüküyle gerilirler. Bu aktif öngerme kuvveti, zemin kütlesini daha hareket başlamadan sıkıştırarak duvar arkasındaki deplasmanları sıfıra yakın düzeyde sınırlandırır. Dolayısıyla hassas çevre yapıların bulunduğu kentsel alanlardaki derin kazılarda, deplasman kontrolü sağlamak adına pasif çiviler yerine aktif öngermeli ankrajların seçilmesi teknik bir zorunluluktur.
2. Ankraj serbest boyunun potansiyel kayma düzleminin arkasına uzatılması neden hayati bir öneme sahiptir?
Bir öngermeli ankraj sisteminin temel fonksiyonu, iksa duvarına binen yanal yükleri kazı arkasındaki durağan ve kararlı zemin katmanlarına aktarmaktır. Kazı yapıldığında duvarın arkasında oluşması muhtemel olan Rankine aktif kama kırılma hattı veya dairesel kayma yüzeyi, sistemin potansiyel göçme mekanizmasını belirler. Ankrajın yük taşıyıcı kısmı olan enjeksiyonlu kök bölgesinin, bu sanal kayma kamasının tamamen dışında yer alması şarttır. Serbest boy, çelik halatların zeminle aderans kurmasını önleyerek kafa yükünü doğrudan bu güvenli ark bölgeye taşımakla görevlidir. Eğer serbest boy kısa tutulur ve kök bölgesi potansiyel kayma yüzeyinin içinde kalırsa, ankraj sistemi iksa duvarını tutmak yerine kayan zemin kütlesiyle birlikte hareket eder. Bu durum, sistemin tutucu kapasitesini tamamen sıfırlayarak kama tipi toptan göçmeyi doğrudan tetikler.
3. Katmanlı zemin yapılarında birim kök cidarı kesme dayanımı ($\tau_s$) nasıl belirlenir ve neye göre değişir?
Enjeksiyon gövdesi ile kuyu cidarındaki zemin arasında mobilize olan birim kesme dayanımı, ampirik ve zeminin mekanik özelliklerine sıkı sıkıya bağlı bir parametredir. İri daneli kohezyonsuz zeminlerde (kum ve çakıl), yüksek basınçlı çimento enjeksiyonu danelerin arasına sızarak yapay bir kenetlenme gövdesi oluşturur ve efektif yanal gerilmeleri artırır; bu sayede kesme dayanımı oldukça yüksek seviyelerde uyanır. Buna karşın ince daneli kohezyonlu zeminlerde (killerde), suyun düşük geçirgenliği nedeniyle kısa dönemde toplam gerilme analizi esastır ve kesme dayanımı doğrudan zeminin drenajsız kayma direncine bağımlıdır. Normal konsolide yumuşak killerde sıyrılma direnci çok düşük kalırken, aşırı konsolide sert killerde veya marn tabakalarında daha yüksek değerlere ulaşır. Tasarımda bu değişken sınırların katman geçişlerine göre hatasız modellenmesi, ankrajın zeminden sıyrılma riskini önlemek açısından kritik bir eşiktir.
4. Kalıcı ankrajlarda uygulanan çift katmanlı korozyon koruması (DCP) neden geçici ankrajlarda aranmaz?
Bu durum tamamen sistemin tasarım ömrü ve maruz kalacağı çevresel risk faktörleriyle ilişkilidir. Tasarım ömrü iki yıla kadar olan geçici ankrajlarda, malzemenin yeraltı suyu veya agresif kimyasallarla elektrokimyasal etkileşime girmesi için yeterli bir süre bulunmadığından standart çimento enjeksiyonu ve halatların plastik kılıf içine alınması yeterli korozyon koruması sağlar. Ancak elli veya yüz yıllık servis ömürleri için projelendirilen kalıcı ankrajlar, sürekli olarak yeraltı suyundaki klorür, sülfat gibi agresif maddelerin ve sahadaki kaçak akımların korozyon tehdidine maruz kalırlar. Zamanla meydana gelebilecek çelik halat paslanması ve kesit kaybı, aniden yapısal kopmalara yol açabilir. Bunu önlemek adına kalıcı sistemlerde fabrikasyon olarak çift katmanlı polietilen kılıflar (DCP) kullanılır, kılıf içi boşluklar vakum altında özel gres veya çimento şerbetiyle doldurulur ve kafa bölgesi sızdırmazlık başlıklarıyla dış ortamdan tamamen yalıtılır.
5. SETAF2018 yazılımının “Denklem Gösteren Rapor” teknolojisi denetim süreçlerinde mühendislere nasıl bir operasyonel hız kazandırır?
Geoteknik mühendisliği projelerinde üretilen analizlerin belediyeler, Çevre ve Şehircilik Bakanlığı veya yapı denetim kuruluşları gibi resmi onay mekanizmalarından geçmesi en sancılı operasyonel süreçlerden biridir. Sektörde yaygın olarak kullanılan pek çok yazılım, karmaşık nonlineer denklemleri arka planda çözüp mühendise sadece nihai sonuç tablolarını sunan birer “kara kutu” gibi çalışır; bu da denetçinin hesap adımlarını ve formül doğrulamalarını yapmasını zorlaştırarak onay süreçlerini ciddi oranda uzatır. SETAF2018 ise geliştirdiği özgün raporlama teknolojisi sayesinde, kazı destek analizlerinde arka planda koşturduğu tüm ampirik bağıntıları, aktif-pasif toprak basınç formüllerini, kama tipi limit denge denklemlerini ve zemin parametrelerinin ara matematiksel geçiş değerlerini açık formüller halinde rapor çıktısına döker. Bu şeffaf yapı, denetçi kurumların projedeki tüm hesap adımlarını kolayca izleyip onaylamasını sağlarken, mühendisin tasarım süreçlerini maksimum hızla ve tam bir güvenle tamamlamasının önünü açar.
