Yüzeysel temelin güvenli olup olmadığını belirleyen en kritik hesaplardan biri temel taşıma gücü hesabıdır. Temelin zemine aktardığı gerilmelerin, zeminin göçme mekanizmasını tetiklemeden güvenle karşılanabilmesi; doğru taşıma gücü teorisinin seçilmesine ve parametrelerin eksiksiz değerlendirilmesine bağlıdır. Aradan onlarca yıl geçmiş olmasına rağmen, Karl Terzaghi tarafından geliştirilen klasik taşıma gücü teorisi bugün hâlâ TBDY 2018 ve Eurocode 7 kapsamında yapılan birçok geoteknik tasarımın temelini oluşturmaktadır.
Ancak uygulamada yapılan hatalar çoğu zaman formülün kendisinden değil, parametrelerin yanlış yorumlanmasından kaynaklanır. Yeraltı su seviyesinin birim hacim ağırlığa etkisi, eksantrik yükler altında etkin temel boyutlarının belirlenmesi, çok tabakalı zeminlerde hangi parametrelerin kullanılacağı veya kazı ağırlığının yük hesabına nasıl dahil edilmesi gerektiği gibi konular, taşıma gücü sonucunu doğrudan değiştirebilir. Bu nedenle yalnızca Terzaghi formülünü bilmek yeterli değildir; formülün arkasındaki mühendislik yaklaşımını ve yönetmelik esaslarını doğru uygulamak gerekir.
Bu rehberde Terzaghi taşıma gücü teorisini mühendislik mantığıyla ele alacak; taşıma gücü katsayılarından ($N_c$, $N_q$, $N_\gamma$), geometri katsayılarına, yeraltı su seviyesinin etkisinden eksantrisite hesaplarına kadar sahada en sık karşılaşılan kritik noktaları inceleyeceğiz. Ayrıca, bu hesapların çok tabakalı zeminlerde ve karmaşık yükleme durumlarında nasıl güvenilir şekilde otomatikleştirilebildiğini de SETAF2018 üzerinden değerlendireceğiz.

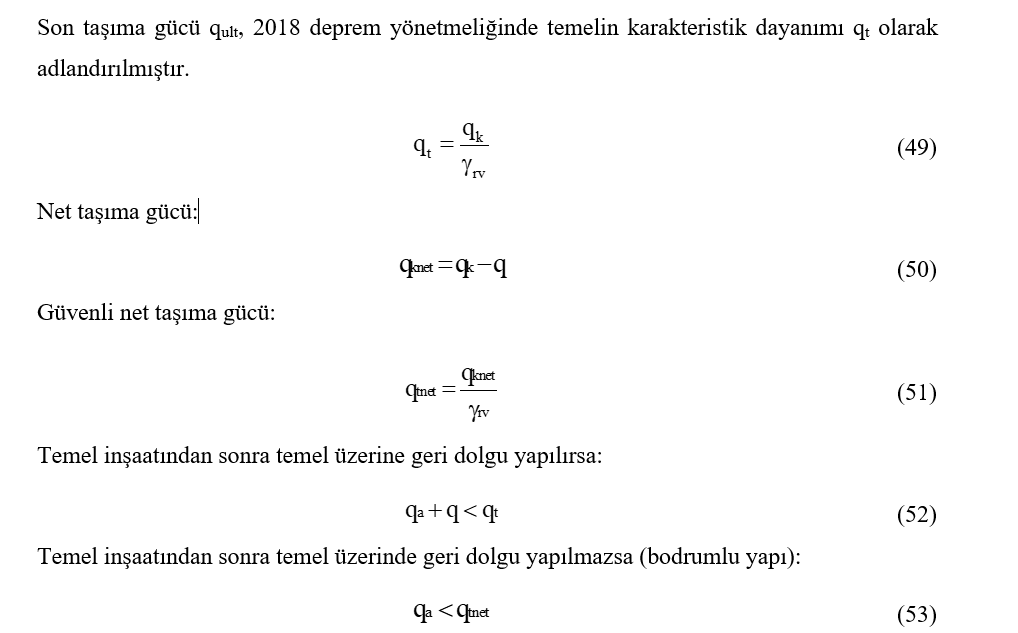

Kritik Yönetmelik Kuralı: Geri Dolgu ve Bodrum Durumlarına Göre Taşıma Gücü Kontrolü
Yüzeysel temel tasarımında kazı ağırlığının ve geri dolgunun taşıma gücü hesaplarındaki etkisini tek tip bir kabulle değerlendirmek en sık yapılan hatalardan biridir. Oysa TBDY 2018 ve klasik geoteknik prensiplerine göre, temel imalatından sonra zemin yüzeyinde yapılacak işlemler (geri dolgu yapılıp yapılmaması) güvenlik tahkiki denklemini ve sınır koşullarını tamamen değiştirir.
1. Temel İnşaatından Sonra Geri Dolgu Yapılması Durumu (Tekil ve Sürekli Temeller):
Eğer temel imalatı tamamlandıktan sonra temel pabuçlarının üzerine yeniden zemin geri dolgusu yapılıyorsa (genellikle tekil ve sürekli temellerde karşılaşılan senaryo), kazı sırasında kaldırılan ağırlık sisteme bir nevi geri yüklenmiş olur. Bu durumda zemin tasarım dayanımı tahkiki şu formülle gerçekleştirilir:
$$q_a + q < q_t$$
Burada $q_a$ temel tabanındaki yapay net gerilmeyi, $q$ ise temel gömme derinliğindeki sürşarj gerilmesini ($\gamma \cdot D_f$) temsil eder. Bu senaryoda taşıma gücünden kazı ağırlığı çıkarılmaz; aksine temel üzerine yüklenen geri dolgu ağırlığı taban basıncına dahil edilerek zemin karakteristik tasarım dayanımı ($q_t$) ile kıyaslanır.
2. Temel İnşaatından Sonra Geri Dolgu Yapılmaması Durumu (Bodrumlu Yapılar):
Eğer yapı bodrumlu olarak tasarlanmışsa ve temel inşaatından sonra temel taban seviyesinin üzerinde veya radye üzerinde kalıcı bir zemin geri dolgusu söz konusu değilse, kazı ile kaldırılan zemin ağırlığı zemin tabanında kalıcı bir rahatlama sağlar. Bu durumda emniyet doğrulaması direkt olarak net taşıma gücü üzerinden yürütülür:
$$q_a < q_{tnet}$$
Burada zemin net karakteristik tasarım dayanımı ($q_{tnet} = \frac{q_k – q}{\gamma_{Rv}}$) esas alınır. Yani taşıma gücünden ve taban basıncı dengesinden kazı ağırlığı düşülmüş olur. Yapısal net gerilme, doğrudan zemin net kapasitesiyle sınırlandırılır.
SETAF2018 bu süreci kullanıcı müdahalesine gerek bırakmadan yönetir. Yüklemeler ve Özellikleri ekranında rijit temel kabulü altında statik ($1.4G + 1.6Q$) ve dinamik ($G + Q + E$) yük durumlarını ayrı ayrı değerlendirirken; yapının bodrum durumuna, tekil/sürekli veya radye olmasına göre net temel basıncını ($q_{net}$), sürşarj etkilerini ve zemin karakteristik tasarım dayanımı ($q_t$ / $q_{tnet}$) doğrulamalarını TBDY 2018’de tanımlanan hesap yaklaşımlarına tam uyumlu şekilde otomatik olarak gerçekleştirir. Böylece tasarımın türüne göre kazı ve dolgu ağırlıklarının yanlış yorumlanmasından kaynaklanan mükerrer hesaplama veya hatalı limit durum tahkiki riski tamamen ortadan kaldırılır.
Terzaghi Katsayılarında Geometri ($s$) ve İçsel Sürtünme Açısı ($\phi$) Entegrasyonu
Terzaghi taşıma gücü teorisinin en önemli avantajlarından biri, zeminin dayanım özellikleri ile temel geometrisini aynı denklem içerisinde değerlendirebilmesidir. Ancak uygulamada çoğu hesap yalnızca taşıma gücü katsayılarına (Nc, Nq, N) odaklanırken, temel şeklinin oluşturduğu geometri katsayıları (sc, sq, s
) göz ardı edilebilmektedir. Oysa şerit, dikdörtgen veya dairesel temellerde göçme yüzeyinin gelişimi farklı olduğundan, temel geometrisi doğrudan taşıma gücü sonucunu etkiler.
Şerit (sürekli) temeller için geometri etkisi bulunmadığından katsayılar genellikle 1 alınır. Dikdörtgen ve dairesel temellerde ise yükün üç boyutlu yayılması nedeniyle taşıma kapasitesi artar ve Terzaghi’nin önerdiği geometri katsayıları devreye girer. Bu nedenle aynı zemin özelliklerine sahip iki temel, yalnızca plan geometrileri farklı olduğu için farklı taşıma gücü değerleri verebilir.
Terzaghi taşıma gücü katsayıları ise doğrudan zeminin içsel sürtünme açısına ($\phi$) bağlıdır. Özellikle granüler zeminlerde arttıkça zeminin kayma direnci yükselir ve buna bağlı olarak Nq ile N
katsayıları doğrusal olmayan, logaritmik karakterli bir artış gösterir. Katsayılar genel olarak aşağıdaki bağıntılardan türetilir:
Bu bağıntılar, küçük sürtünme açısı değişimlerinin özellikle yüksek değerlerinde taşıma gücünü önemli ölçüde değiştirebildiğini gösterir. Dolayısıyla laboratuvar veya arazi deneylerinden elde edilen sürtünme açısının doğru belirlenmesi, güvenilir bir taşıma gücü hesabının temel şartlarından biridir.
Kohezyonlu killerde drenajsız analizlerde ise durum farklıdır. Drenajsız koşul kabulüyle içsel sürtünme açısı sıfır alınır ( = 0). Bu durumda taşıma gücü katsayıları önemli ölçüde sadeleşir:
- Nq = 1$
= 0$
- Nc = 5.14
Böylece Terzaghi denklemi üçüncü terimini tamamen kaybeder ve taşıma gücü esas olarak kohezyon (cu) ile sürşarj gerilmesinin etkisine bağlı hale gelir. Bu nedenle yumuşak ve orta sert killerde doğru drenaj koşulunun seçilmesi, katsayı seçiminden çok daha kritik bir mühendislik kararıdır.
SETAF2018, kullanıcı tarafından tanımlanan zemin parametreleri ve temel geometrisine göre taşıma gücü katsayılarını ve geometri katsayılarını otomatik olarak belirler. Böylece şerit, dikdörtgen veya dairesel temeller için uygun katsayılar ayrı ayrı değerlendirilir; drenajlı ve drenajsız analizlerde kullanılacak formülasyonlar doğru senaryoya göre uygulanarak manuel tablo okuma veya enterpolasyon hatalarının önüne geçilir.
Yeraltı Su Seviyesinin (Y.A.S.S.) Terzaghi Formülündeki Birim Hacim Ağırlığına (
) Etkisi
Terzaghi taşıma gücü hesabında en fazla hataya neden olan parametrelerden biri yeraltı su seviyesidir (Y.A.S.S.). Çünkü su tablasının konumu yalnızca zeminin efektif gerilmelerini değil, taşıma gücü denkleminde kullanılan birim hacim ağırlık () değerlerini de doğrudan değiştirir. Yanlış seçilen bir
değeri, özellikle üçüncü terim olan
ifadesinde taşıma gücünün olduğundan yüksek veya düşük hesaplanmasına neden olabilir.
Yeraltı su seviyesinin etkisi, su tablasının temel tabanına göre konumuna bağlı olarak üç temel senaryoda değerlendirilir.
1. Yeraltı su seviyesi temel tabanının altında ise
Su tablası, temel tabanından en az bir temel genişliği (B) kadar aşağıdaysa, göçme bölgesi tamamen doğal zeminde gelişir. Bu durumda taşıma gücü hesabında doğal birim hacim ağırlık () kullanılabilir ve herhangi bir düzeltmeye ihtiyaç duyulmaz.
2. Yeraltı su seviyesi temel tabanında veya temel altında (0<YASS≤Df )
Bu en sık karşılaşılan durumdur. Göçme kamasının bir kısmı suyun etkisi altında kaldığından, üçüncü terimde kullanılan birim hacim ağırlığı doğrudan doğal değer olarak almak doğru değildir. Bu durumda temel altındaki etki derinliği boyunca doğal ve batık birim hacim ağırlık birlikte değerlendirilerek düzeltilmiş ortalama birim hacim ağırlık hesaplanır. Su tablası temel tabanına yaklaştıkça üçüncü terimin katkısı azalır ve hesaplanan taşıma gücü düşer.
3. Yeraltı su seviyesi gömme derinliği içinde veya temel tabanının üzerinde ise ( Df≤YASS≤B )
Su tablası temel gömme derinliği içerisinde bulunduğunda hem sürşarj gerilmesi ($q=\gamma D_f$) hem de üçüncü terimde kullanılan birim hacim ağırlık etkilenir. Bu durumda doygun bölgelerde batık birim hacim ağırlık,
esas alınır ve efektif gerilme yaklaşımına göre hesap yapılır. Su tablasının yükselmesiyle örtü gerilmesi azalacağından, zeminin taşıma kapasitesi de buna bağlı olarak düşecektir.
Bu nedenle yeraltı su seviyesinin yalnızca tek bir kot olarak tanımlanması yeterli değildir. Özellikle çok tabakalı zemin profillerinde her tabakanın doğal, doygun ve batık birim hacim ağırlıkları farklı olabileceğinden, temel altındaki ortalama efektif birim hacim ağırlığın doğru belirlenmesi kritik önem taşır. Elle yapılan ağırlıklı ortalama hesapları hem zaman alıcıdır hem de hata yapma olasılığı yüksektir.
SETAF2018 bu süreci otomatik olarak yönetir. Tanımlanan sondaj kuyusundaki yeraltı su seviyesi kotunu esas alarak temel altındaki etki derinliği boyunca her zemin tabakasının efektif birim hacim ağırlığını ayrı ayrı değerlendirir ve gerekli düzeltmeleri otomatik uygular. Böylece çok tabakalı zeminlerde batık birim hacim ağırlık, ağırlıklı ortalama değeri ve efektif gerilme hesabı manuel işlem gerektirmeden güvenilir şekilde gerçekleştirilir.
Eksantrisite (Dış Merkezlik) Durumunda Etkin Temel Boyutları (B’ ve L’)
Terzaghi taşıma gücü teorisi, yükün temel tabanına düzgün yayıldığı ve bileşke kuvvetin temel merkezinden geçtiği varsayımına dayanır. Ancak gerçek projelerde kolonlardan veya perde sistemlerinden gelen momentler (Mx, My), bileşke yükün temel merkezinden sapmasına neden olur. Bu durum dış merkezlik (eksantrisite) olarak adlandırılır ve temel tabanındaki gerilme dağılımını doğrudan değiştirir.
Eksantrisite oluştuğunda temel tabanındaki basınç artık homojen değildir. Bir tarafta gerilmeler artarken diğer tarafta azalır, hatta büyük momentler altında temel tabanının bir kısmında çekme gerilmeleri oluşabilir. Zemin çekme gerilmesi taşıyamadığı için, taşıma gücü hesabında tüm temel alanının değil yalnızca basınç altında kalan etkin alanın dikkate alınması gerekir.
Bu nedenle taşıma gücü hesabında gerçek temel boyutları yerine etkin temel boyutları kullanılır.
Buradan etkin temel boyutları,
şeklinde hesaplanır. Terzaghi formülündeki temel genişliği ($B$) yerine etkin genişlik ($B’$) kullanılarak, eksantrisitenin taşıma gücü üzerindeki azaltıcı etkisi doğrudan hesaba katılmış olur. Aynı zamanda temel tabanındaki ortalama temas gerilmesi de etkin alan üzerinden hesaplanır.
Eksantrisite arttıkça etkin alan küçülür, buna bağlı olarak taban gerilmeleri yükselir ve emniyetli taşıma gücü azalır. Özellikle deprem yükleri, yüksek rüzgâr etkileri veya büyük konsol momentleri bulunan yapılarda bu etkinin ihmal edilmesi, taşıma gücü hesabında önemli güvenlik hatalarına yol açabilir.
Dış merkezlik yalnızca Terzaghi yaklaşımı için değil, Meyerhof ve Vesic gibi gelişmiş taşıma gücü teorilerinde de kritik bir parametredir. Bu yöntemlerde etkin temel boyutlarının yanı sıra yük eğimi, yük eksantrisitesi ve eğimli temel tabanı gibi ilave düzeltme katsayıları da değerlendirilir. Bu nedenle manuel hesaplarda hem etkin alanın hem de ilgili düzeltme katsayılarının birlikte yönetilmesi oldukça zaman alıcı hale gelir.
SETAF2018, temele etkiyen düşey yük ve moment bileşenlerinden (P, Mx, My) hareketle iki doğrultudaki eksantrisiteyi (ex, ey) otomatik olarak belirler. Ardından etkin temel boyutlarını (B’, L’), etkin alanı ve ortalama taban basıncını saniyeler içinde hesaplayarak taşıma gücü analizine entegre eder. Meyerhof ve Vesic gibi yük eğimi katsayılarının kullanıldığı daha gelişmiş analizlerde de bu hesaplar otomatik olarak güncellenir ve manuel hesaplama kaynaklı hata riski ortadan kaldırılır.
💡 Mühendislik Ofisleri İçin Akıllı Çözüm: Projelerinizde Terzaghi taşıma gücü katsayılarını tablolardan enterpolasyonla aramak, su tablası veya moment etkisine göre katsayıları elle düzeltmek zorunda değilsiniz. Üstelik piyasadaki yabancı menşeili yazılımlar gibi her geoteknik modül (temel analizi, iksa tasarımı, şev stabilitesi, sıvılaşma) için sizden ayrı ayrı binlerce dolar ek ücret talep etmiyoruz. SETAF2018, tüm bu modülleri tek bir paket içinde, komple bir mühendislik çözümü olarak sunar.
TBDY 2018 ve Eurocode 7 standartlarına tam uyumlu yapısı, zengin video eğitim kütüphanesi ve uzman destek ekibimizle arayüzü öğrenmek sadece birkaç saatinizi alacak.
👉 Taşıma gücü ve oturma analizlerinizde güvenli tarafta kalarak hız kazanmak için SETAF2018 Ücretsiz Deneme (Free Trial) sürümünü şimdi indirin!
Sıkça Sorulan Sorular
Terzaghi taşıma gücü hesabı hangi zeminler için uygundur?
Terzaghi taşıma gücü teorisi, homojen zemin koşullarında yüzeysel temeller için geliştirilmiştir. Günümüzde ise uygun mühendislik kabulleri ve gerekli düzeltmeler yapılarak çok tabakalı zeminlerde de yaygın olarak kullanılmaktadır. Ancak karmaşık zemin profillerinde zemin parametrelerinin doğru temsil edilmesi ve yönetmeliklere uygun hesap yöntemlerinin uygulanması büyük önem taşır.
Terzaghi, Meyerhof ve Vesic taşıma gücü yöntemleri arasındaki fark nedir?
Terzaghi yöntemi klasik taşıma gücü teorisinin temelini oluştururken, Meyerhof ve Vesic yöntemleri yük eğimi, temel eğimi, eksantrisite ve zemin eğimi gibi ilave etkileri de dikkate alır. Bu nedenle düzensiz yükleme veya karmaşık temel geometrilerinde Meyerhof ve Vesic yöntemleri daha kapsamlı sonuçlar sunabilir. Projenin özelliklerine göre uygun yöntemin seçilmesi gerekir.
Yeraltı su seviyesi taşıma gücünü her zaman azaltır mı?
Genellikle evet. Yeraltı su seviyesinin yükselmesiyle zeminin efektif gerilmeleri azalır ve batık birim hacim ağırlık dikkate alınmaya başlar. Bunun sonucu olarak özellikle Terzaghi denkleminin sürşarj ve zemin ağırlığı terimlerinin katkısı azalabilir. Ancak etkinin büyüklüğü, su tablasının temel tabanına göre konumuna ve zemin tabakalarının özelliklerine bağlıdır.
Eksantrik yükler taşıma gücü hesabında neden önemlidir?
Eksantrik yükler temel tabanındaki gerilme dağılımını homojen olmaktan çıkarır ve etkin temas alanını küçültür. Bu nedenle gerçek temel boyutları yerine etkin temel boyutları (B’ ve L’) kullanılarak taşıma gücü hesabı yapılmalıdır. Eksantrisitenin dikkate alınmaması, taşıma gücünün olduğundan yüksek hesaplanmasına neden olabilir.
Taşıma gücü hesabında çok tabakalı zeminler nasıl değerlendirilmelidir?
Çok tabakalı zeminlerde her tabakanın birim hacim ağırlığı, kohezyonu, içsel sürtünme açısı ve yeraltı su seviyesinden etkilenme durumu farklı olabilir. Bu nedenle tek bir tabakaya ait parametreleri tüm temel altına uygulamak doğru sonuç vermez. Güvenilir analiz için temel etkisi altındaki zemin profili birlikte değerlendirilmeli, gerekli ağırlıklı ortalama ve efektif gerilme hesapları yönetmelik esaslarına uygun şekilde yapılmalıdır.
