Derin kazı projelerinde güvenliğin tek bir elemanla sağlanması mümkün değildir.
Zemin davranışı, kazı geometrisi, çevre yükleri, yeraltı su seviyesi ve deprem etkileri birlikte değerlendirilmelidir.
Bu nedenle modern geoteknik mühendisliğinde zemin çivili iksa sistemleri, özellikle şehir içi derin kazılarda en yaygın kullanılan destekleme yöntemlerinden biri haline gelmiştir.
Rijit dayanma yapılarına kıyasla daha esnek davranış göstermeleri, aşamalı kazıya uygun olmaları ve ekonomik çözümler sunmaları zemin çivili sistemlerin en önemli avantajları arasında yer alır.
Özellikle deprem etkilerinin dikkate alınması gereken bölgelerde, kontrollü deformasyon kapasitesi sayesinde zemin çivileri birçok projede klasik istinat çözümlerine göre önemli avantaj sağlayabilmektedir.
Ancak sahadaki uygulama kolaylığı, tasarım tarafının da aynı ölçüde basit olduğu anlamına gelmez.
Aksine, bir zemin çivisi projesinin arkasında oldukça karmaşık bir mühendislik süreci bulunur.
Kazı derinliği değiştikçe yanal toprak basınçları değişir.
Yeni bir kazı kademesi açıldığında sistem yeniden dengelenir.
Sürşarj yükleri arttığında çiviler üzerindeki kuvvetler farklılaşır.
Yeraltı su seviyesi yükseldiğinde stabilite koşulları yeniden değerlendirilmek zorunda kalır.
Bu nedenle zemin çivisi hesabı, birkaç formülün bulunduğu statik Excel tablolarıyla yönetilebilecek bir mühendislik problemi değildir.
Gerçek bir tasarım süreci;
- İç stabilite kontrollerini,
- Dış stabilite analizlerini,
- Çivi sıyrılma kontrollerini,
- Donatı dayanım hesaplarını,
- Şev stabilitesi değerlendirmelerini,
- Aşamalı kazı etkilerini
aynı model içerisinde ele almayı gerektirir.
İşte bu noktada geoteknik mühendisliğinde yaklaşım değişmeye başlamaktadır.
Mühendisler artık yalnızca hesap yapan araçlar değil, hesap sürecini yöneten yazılımlar aramaktadır.
Nasıl ki sıvılaşma analizi excel tablolarından profesyonel geoteknik yazılımlara geçiş hız kazandıysa, zemin çivili iksa tasarımlarında da statik hesap tablolarının yerini sayısal analiz modelleri almaktadır.
SETAF2018 bu dönüşümün merkezinde yer alan geoteknik mühendisliği platformlarından biridir.
Program; zemin çivili iksa sistemlerini, kazı kademelerini, deprem etkilerini, sürşarj yüklerini, çubuk-yay-yük sistemi yaklaşımını ve ilgili tasarım kontrollerini tek proje modeli içerisinde değerlendirebilmektedir.
Sonuç olarak mühendis yalnızca güvenlik katsayısı elde etmez.
Sistemin neden güvenli olduğunu da görebilir.
Çünkü günümüzde başarılı bir zemin çivisi projesi yalnızca sahada doğru uygulanmış bir sistem değil, sayısal olarak doğrulanmış bir mühendislik modelidir.
1. Zemin Çivili İksa Sistemleri Nedir ve Neden Tercih Edilir?
Zemin çivili iksa sistemleri, kazı yüzeyinin içerisine yerleştirilen pasif donatı elemanları ve püskürtme beton kaplamanın birlikte çalışması prensibine dayanır.
Amaç yalnızca kazı yüzeyini tutmak değildir.
Amaç, zeminin kendi dayanımını mobilize ederek kontrollü deformasyonlar altında stabil bir kütle oluşturmaktır.
Bu yaklaşım sayesinde hem ekonomik hem de güvenli derin kazı çözümleri üretilebilmektedir.
Özellikle şehir merkezlerinde, yapılaşmanın yoğun olduğu alanlarda ve aşamalı kazı gerektiren projelerde zemin çivili sistemler önemli avantajlar sağlamaktadır.
Yukarıdan Aşağıya Kademeli İnşaat Pratikliği
Zemin çivili iksa sistemlerinin en önemli avantajlarından biri aşamalı kazı yöntemine doğal olarak uyum sağlamasıdır.
Uygulama genellikle belirli kazı kademeleri halinde ilerler.
İlk kazı yapılır.
Püskürtme beton uygulanır.
Çiviler yerleştirilir.
Bir sonraki kazı kademesine geçilir.
Bu süreç proje tamamlanıncaya kadar tekrar eder.
Bu yöntem sayesinde büyük kazı yüzeyleri tek seferde açılmadığından stabilite daha kontrollü şekilde yönetilebilir.
Ayrıca şantiye organizasyonu açısından da önemli bir esneklik sağlar.
Ancak mühendislik tarafında durum biraz daha karmaşıktır.
Çünkü her yeni kazı kademesi açıldığında sistem üzerindeki yük dağılımı değişir.
Yanal toprak basınçları yeniden oluşur.
Çiviler üzerindeki kuvvetler farklılaşır.
Bu nedenle modern zemin çivisi hesabı yöntemlerinde aşamalı kazı etkilerinin dikkate alınması kritik önem taşır.
Büyük Depremlerde Rijit Duvarlara Karşı Esneklik Avantajı
Geoteknik mühendisliğinde her zaman en rijit sistem en güvenli sistem anlamına gelmez.
Özellikle deprem etkileri altında kontrollü deformasyon yapabilen sistemler önemli avantaj sağlayabilir.
Zemin çivili iksa sistemleri de bu yaklaşımın başarılı örneklerinden biridir.
Betonarme istinat yapıları veya çok rijit destek sistemleri deprem yüklerini daha yüksek seviyelerde karşılamak zorunda kalırken, zemin çivileri zeminin doğal davranışıyla birlikte çalışabilir.
Bu durum enerji sönümleme kapasitesini artırır.
Yüklerin sistem içerisinde daha dengeli dağılmasına yardımcı olur.
Bu nedenle dünya genelinde birçok metro, tünel yaklaşımı, derin temel kazısı ve kentsel dönüşüm projesinde zemin çivili sistemler tercih edilmektedir.
Elbette bu avantajın ortaya çıkabilmesi için sistemin doğru modellenmesi gerekir.
Deprem etkilerinin, sürşarj yüklerinin ve zemin parametrelerinin birlikte değerlendirilmediği bir tasarım süreci bu avantajları ortadan kaldırabilir.
Yeraltı Su Seviyesi ve Farklı Zemin Şartlarında Uygulanabilirlik
Zemin çivili iksa sistemlerinin tercih edilmesinin bir diğer nedeni farklı saha koşullarına uyum sağlayabilmesidir.
Kumlu zeminler.
Çakıllı zeminler.
Kısmen kohezyonlu tabakalar.
Ayrışmış kaya ortamları.
Birçok farklı litolojide başarılı uygulamalar gerçekleştirilebilmektedir.
Ancak her saha aynı değildir.
Özellikle yeraltı su seviyesinin yüksek olduğu alanlarda tasarım süreci daha dikkatli yürütülmelidir.
Hidrostatik basınç etkileri.
Drenaj ihtiyacı.
Çimento enjeksiyon performansı.
Uzun dönem deformasyon davranışları.
Bu parametrelerin tamamı sistem performansını doğrudan etkileyebilir.
Bu nedenle modern geoteknik projelerde yalnızca zemin çivisinin taşıma kapasitesi değil, yeraltı su seviyesi, drenaj detayları ve genel stabilite davranışı birlikte değerlendirilmektedir.
Başarılı bir zemin çivili iksa projesi yalnızca doğru çivi boyu seçmekten ibaret değildir.
Zeminin tamamını anlamaktan geçer.

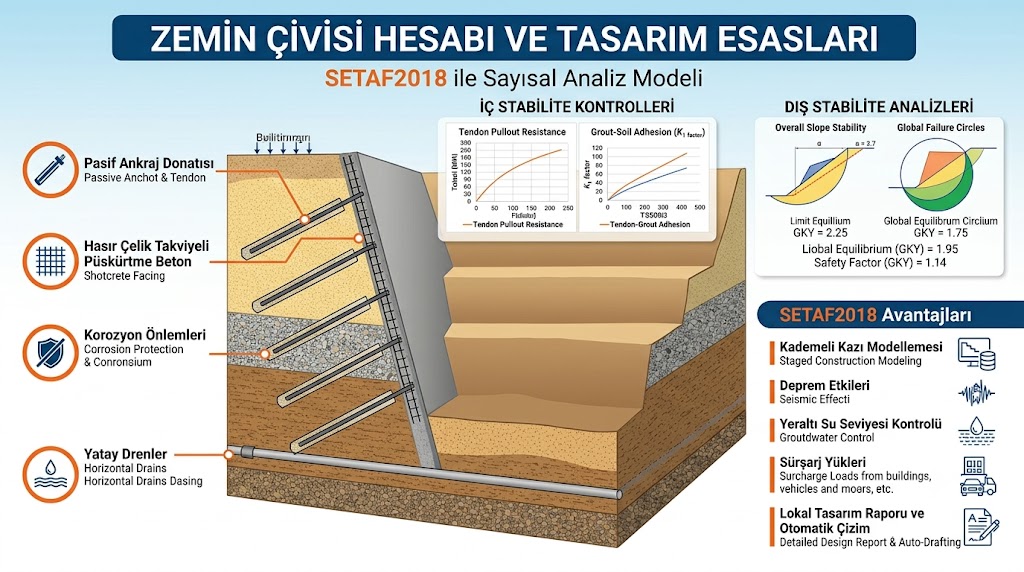

2. Bir Zemin Çivisi Projesinin Ana Bileşenleri
Zemin çivili iksa sistemleri dışarıdan bakıldığında oldukça basit görünür.
Kazı yapılır.
Çiviler yerleştirilir.
Püskürtme beton uygulanır.
Ve sistem çalışır.
Ancak gerçekte her bileşen farklı bir mühendislik görevi üstlenir.
Sistemin performansı yalnızca çivi boyuna veya donatı çapına bağlı değildir.
Donatı, enjeksiyon, kaplama betonu, drenaj detayları ve korozyon koruma önlemleri birlikte çalıştığında güvenli bir yapı ortaya çıkar.
Bu nedenle başarılı bir zemin çivisi tasarımı, her bileşenin görevini doğru anlamaktan başlar.
Pasif Ankraj Donatısı ve Çimento Enjeksiyonu
Zemin çivilerinin temel taşıyıcı elemanı pasif ankraj donatısıdır.
Bu donatılar çoğunlukla nervürlü çelik çubuklardan oluşur.
Kazı yüzeyinden belirli bir açıyla zemin içerisine yerleştirilir.
Ardından çimento esaslı enjeksiyon malzemesi ile çevrelenir.
Buradaki amaç yalnızca çeliği zemin içerisinde sabitlemek değildir.
Asıl amaç, yüklerin enjeksiyon gövdesi aracılığıyla çevre zemine aktarılmasını sağlamaktır.
Bu nedenle tasarım sırasında;
- Donatı çapı,
- Donatı dayanımı,
- Enjeksiyon çapı,
- Ankraj boyu,
- Serbest ve kök bölge uzunlukları,
- Zemin parametreleri
birlikte değerlendirilmelidir.
Birçok projede kritik limit durum, donatının kopmasından çok enjeksiyon gövdesi ile zemin arasındaki aderansın yetersiz kalmasıdır.
Bu nedenle zemin çivisi hesabı yapılırken sıyrılma kontrolleri en az donatı dayanımı kadar önemlidir.
Hasır Çelik Takviyeli Püskürtme Beton (Shotcrete) Kaplama
Püskürtme beton yalnızca estetik bir yüzey kaplaması değildir.
Zemin çivili sistemin ayrılmaz bir parçasıdır.
Kazı yüzeyinde oluşabilecek lokal dökülmeleri engeller.
Yüzey stabilitesini artırır.
Yüklerin çiviler arasında daha dengeli dağıtılmasına yardımcı olur.
Bu nedenle shotcrete tabakası çoğu projede hasır çelik donatı ile birlikte uygulanır.
Hasır donatı sayesinde yüzey çatlakları kontrol altına alınır.
Kaplama betonunun sünekliği artırılır.
Özellikle deprem bölgelerinde ve yüksek kazı derinliklerinde bu detaylar sistem davranışını doğrudan etkileyebilir.
Şantiyede birkaç santimetrelik bir beton tabakası gibi görünen bu eleman, gerçekte tüm sistemin birlikte çalışmasını sağlayan kritik bağlantı katmanıdır.
Korozyon Önlemleri: Epoksi Kaplama ve PVC Kılıf Uygulamaları
Bir zemin çivisi yalnızca kazı tamamlanıncaya kadar görev yapmaz.
Birçok projede yıllarca hatta onlarca yıl boyunca sistemin bir parçası olarak çalışmaya devam eder.
Bu nedenle uzun dönem dayanıklılık tasarımın ayrılmaz bir parçasıdır.
Özellikle agresif yeraltı suyu koşullarında veya yüksek nem içeren zeminlerde korozyon riski dikkate alınmalıdır.
Bu amaçla çeşitli koruma yöntemleri kullanılabilir.
En yaygın uygulamalar arasında:
- Epoksi kaplamalı donatılar,
- Galvanizli çelik elemanlar,
- PVC koruyucu kılıflar,
- Çift korumalı ankraj sistemleri
yer alır.
Projenin tasarım ömrü uzadıkça korozyon koruma önlemlerinin önemi de artar.
Çünkü uzun vadede en güçlü donatı bile korozyon nedeniyle kapasitesini kaybedebilir.
Hidrostatik Basınç Yönetimi: Yatay Drenler ve Sathın Korunması
Birçok zemin çivisi projesinde karşılaşılan en büyük risklerden biri zemin değildir.
Sudur.
Yeraltı suyu kontrol altına alınmadığında sistem üzerinde beklenmedik yükler oluşabilir.
Boşluk suyu basınçları artabilir.
Püskürtme beton arkasında su birikmeleri meydana gelebilir.
Ve tasarım aşamasında öngörülmeyen deformasyonlar ortaya çıkabilir.
Bu nedenle drenaj sistemleri zemin çivili iksa projelerinin vazgeçilmez bileşenleri arasında yer alır.
Yatay drenler sayesinde suyun kontrollü şekilde tahliye edilmesi sağlanır.
Kaplama arkasındaki basınçlar azaltılır.
Uzun dönem performans iyileştirilir.
Başarılı projelerde drenaj sistemi sonradan eklenen bir detay değildir.
Tasarımın başlangıcından itibaren dikkate alınan temel bir mühendislik unsurudur.
Çünkü geoteknik mühendisliğinde çoğu zaman zeminden daha güçlü olan tek şey sudur.
3. Şantiyeden Yazılıma: Adım Adım Kademeli İksa Modellemesi
Zemin çivili iksa sistemlerinin en önemli özelliklerinden biri, kazı ile birlikte ilerleyen bir inşaat metodolojisine sahip olmasıdır. Uygulamada genellikle 1.5 m ila 2.0 m arasında değişen kazı kademeleri açılır, ardından çiviler yerleştirilir, enjeksiyon işlemleri tamamlanır ve püskürtme beton uygulaması gerçekleştirilir. Bu döngü proje tamamlanıncaya kadar devam eder.
Şantiyede oldukça rutin görünen bu süreç, tasarım tarafında çok daha karmaşık bir mühendislik problemine dönüşür. Çünkü her yeni kazı kademesi açıldığında sistemin denge durumu değişir. Önceki aşamada stabil olan bir kazı yüzeyi, bir sonraki kazı seviyesinde farklı yanal toprak basınçlarına maruz kalır. Çiviler üzerindeki çekme kuvvetleri yeniden dağıtılır, deplasmanlar değişir ve sistem farklı bir çalışma rejimine geçer.
Bu nedenle modern zemin çivisi hesabı yalnızca nihai kazı derinliğinin analiz edilmesinden ibaret değildir. Gerçekçi bir tasarım süreci, kazının her aşamasının ayrı ayrı değerlendirilmesini ve sistem davranışının adım adım modellenmesini gerektirir. Literatürde “stage construction” olarak tanımlanan bu yaklaşım, günümüzde güvenilir zemin çivili iksa tasarımının temelini oluşturmaktadır.
Coulomb ve Rankine Teorileri ile Aktif Toprak Basıncı Katsayılarının Hesabı
Bir zemin çivili sistemin tasarımında başlangıç noktası, kazı yüzeyine etki eden yanal toprak basınçlarının doğru belirlenmesidir. Çünkü çivi boyları, çivi aralıkları, donatı çapları ve kaplama sistemleri doğrudan bu yüklerin büyüklüğüne bağlı olarak şekillenir.
Bu aşamada geoteknik mühendisliğinde en yaygın kullanılan yaklaşımlar Rankine ve Coulomb teorileridir. Her iki yöntem de aktif toprak basıncı katsayılarının belirlenmesinde kullanılır; ancak duvar geometrisi, sürtünme açısı, zemin eğimi ve yükleme koşulları gibi parametreler dikkate alındığında farklı sonuçlar üretebilirler. Bununla birlikte sahadaki gerçek davranış yalnızca sabit bir toprak basıncı katsayısı ile açıklanamaz. Deplasmanlar ile toprak basınçları birbirine bağlıdır; sistemde oluşan yer değiştirmeler basınç dağılımını değiştirirken, değişen basınçlar da yeni deplasmanların oluşmasına neden olur. Bu karşılıklı etkileşim, zemin çivili iksa problemini doğrusal olmayan bir mühendislik problemine dönüştürür.
Sahadaki gerçek davranış ise çoğu zaman tek bir katsayı ile açıklanabilecek kadar basit değildir. Kazı ilerledikçe zemin kütlesi yeniden şekillenir, deplasmanlar oluşur ve aktif basınç dağılımları değişmeye başlar. Bu nedenle güncel geoteknik yazılımlar yalnızca teorik katsayıları hesaplamakla kalmaz, bu yüklerin kazı aşamaları boyunca sistem üzerinde nasıl dağıldığını da değerlendirebilir.
SETAF2018’in kullandığı sayısal model yaklaşımında, yanal zemin etkileri çubuk-yay-yük sistemi ve bağımlı basınçlar yaklaşımı ile birlikte değerlendirilerek zemin çivilerinin gerçek çalışma koşullarına daha yakın sonuçlar elde edilmesi hedeflenmektedir.
Sürşarj (Çevre Yapı ve İş Makinesi) Yüklerinin Çivi Bloklarına Etkisi
Zemin çivili iksa projelerinde tasarımı zorlaştıran en önemli unsurlardan biri de sürşarj yükleridir. Özellikle şehir merkezlerinde gerçekleştirilen derin kazılarda, kazı sınırının hemen arkasında mevcut binalar, yollar, ağır iş makineleri veya geçici stok sahaları bulunabilir.
Bu yükler çoğu zaman gözle görülmez; ancak sistem davranışını doğrudan etkiler.
Örneğin kazı kenarına yakın konumlanan bir mobil vinç veya hafriyat kamyonu, çivi sisteminin tasarım kuvvetlerini önemli ölçüde artırabilir. Benzer şekilde komşu yapı temellerinden gelen ilave gerilmeler, teorik olarak güvenli görünen bir sistemin yeniden değerlendirilmesini gerektirebilir.
Bu nedenle profesyonel bir zemin çivisi hesabında yalnızca zemin parametrelerinin bilinmesi yeterli değildir. Kazı çevresindeki tüm yükleme koşullarının da modele dahil edilmesi gerekir. Modern sayısal analiz yaklaşımlarında sürşarj yükleri noktasal, çizgisel, şerit veya yayılı yükler olarak tanımlanabilir ve bunların her birinin çivi kuvvetleri ile deplasmanlar üzerindeki etkisi ayrı ayrı incelenebilir.
Sonuç olarak başarılı bir zemin çivili iksa tasarımı, yalnızca zemini değil çevreyi de modelleyebilen bir mühendislik yaklaşımı gerektirir. Çünkü birçok projede sistemi zorlayan unsur kazının kendisi değil, kazının çevresinde bulunan yapılardır.
4. Zemin Çivisi Hesabı Yaparken Hangi Limit Durumlar (ULS) Kontrol Edilmelidir?
Bir zemin çivili iksa sistemi tasarlarken yalnızca gerekli çivi boyunu veya donatı çapını belirlemek yeterli değildir. Tasarımın güvenli kabul edilebilmesi için sistemin farklı yenilme mekanizmalarına karşı ayrı ayrı kontrol edilmesi gerekir.
Bu nedenle modern geoteknik tasarım yaklaşımları, nihai taşıma gücü limit durumları (Ultimate Limit States – ULS) kapsamında hem iç stabilite hem de dış stabilite kontrollerinin gerçekleştirilmesini zorunlu kılar.
Sahada gözle görülmeyen birçok risk, aslında bu limit durum kontrolleri sayesinde ortaya çıkarılır.
Bir donatı yeterli kesite sahip olabilir.
Ancak enjeksiyon gövdesi zeminden sıyrılabilir.
Çivi güvenli olabilir.
Ancak tüm zemin kütlesi birlikte hareket ederek göçebilir.
Bu nedenle başarılı bir zemin çivisi hesabı, sistemi oluşturan her bileşeni ayrı ayrı değerlendirmek zorundadır.
Tendon Çekme Yenilmesi ve Donatı Kesit Hesabı
Zemin çivilerinde ilk kontrol edilen limit durumlardan biri tendon çekme yenilmesidir. Bu kontrol, çivi boyunca oluşan çekme kuvvetlerinin donatının taşıma kapasitesini aşıp aşmadığını belirlemek amacıyla yapılır.
Özellikle kazı derinliği arttıkça ve sürşarj yükleri büyüdükçe çiviler üzerinde oluşan eksenel kuvvetler önemli seviyelere ulaşabilir. Bu nedenle donatı çapı seçimi yalnızca uygulama kolaylığına göre değil, tasarım kuvvetlerine göre yapılmalıdır.
Yetersiz kesite sahip bir donatı, zemin ve enjeksiyon performansı ne kadar iyi olursa olsun sistemin taşıma kapasitesini sınırlar. Bu nedenle tendon çekme kontrolü, zemin çivili iksa tasarımının temel güvenlik adımlarından biridir.
Enjeksiyon Gövdesi – Zemin Arayüzü Sıyrılma Kontrolü ($K_1$ Katsayısı)
Uygulamada birçok mühendis için en kritik limit durum çoğu zaman donatı kopması değildir.
Enjeksiyon gövdesinin zeminden sıyrılmasıdır.
Çünkü çivinin taşıdığı yükün zemine aktarılabilmesi, enjeksiyon malzemesi ile çevre zemin arasındaki aderans performansına bağlıdır. Bu bölgede oluşabilecek bir sıyrılma mekanizması, donatı kapasitesi yeterli olsa bile sistemin görevini yerine getirememesine neden olabilir.
Bu nedenle tasarım sırasında çivi kök boyu, enjeksiyon çapı, zemin özellikleri ve aderans parametreleri birlikte değerlendirilir. Literatürde ve çeşitli tasarım yaklaşımlarında kullanılan $K_1$ katsayısı da bu yük transfer mekanizmasının güvenli şekilde modellenmesinde önemli rol oynar.
Özellikle ayrışmış kaya ortamları, düşük dayanımlı zeminler veya değişken litolojik tabakalar içeren projelerde bu kontrolün önemi daha da artmaktadır.
Tendon – Enjeksiyon Gövdesi Sıyrılma Analizi (TS500 Standartları)
Bir diğer önemli limit durum ise yükün çelik donatı ile enjeksiyon gövdesi arasında güvenli şekilde aktarılıp aktarılamadığının kontrol edilmesidir.
Bu mekanizma çoğu zaman göz ardı edilse de sistem performansını doğrudan etkileyebilir.
Çünkü çelik donatı ile enjeksiyon malzemesi arasında yeterli aderans oluşmazsa, donatı yük taşıma kapasitesine ulaşmadan sistem içerisinde göreli kaymalar meydana gelebilir.
Bu nedenle modern tasarım süreçlerinde yalnızca zemin-enjeksiyon etkileşimi değil, tendon-enjeksiyon etkileşimi de ayrıca değerlendirilmektedir. TS500 kapsamında ele alınan aderans ve ankraj prensipleri, bu kontrollerin mühendislik temellerini oluşturmaktadır.
Güvenilir bir zemin çivisi tasarımında her iki arayüzün de yeterli performans göstermesi gerekir.
Şev Stabilitesi ve Limit Denge Yöntemleri ile Toptan Göçme Analizi
İç stabilite kontrollerinin tamamının sağlanması, sistemin genel olarak güvenli olduğu anlamına gelmez.
Çünkü bazı durumlarda problem çivilerde değil, tüm zemin kütlesinde ortaya çıkar.
Bu tür senaryolarda sistem elemanları sağlam kalırken, daha büyük bir kayma yüzeyi boyunca toptan göçme meydana gelebilir.
Bu nedenle zemin çivili iksa projelerinde mutlaka genel stabilite değerlendirmesi de yapılmalıdır.
Şev stabilitesi analizleri bu noktada devreye girer.
Limit denge yöntemleri kullanılarak potansiyel kayma yüzeyleri araştırılır.
Kritik güvenlik katsayıları belirlenir.
Çivilerin bu yüzeyler üzerindeki katkısı değerlendirilir.
Özellikle yüksek kazılar, karmaşık zemin profilleri, yoğun sürşarj yükleri veya deprem etkilerinin bulunduğu projelerde genel stabilite analizi tasarımın en kritik aşamalarından biri haline gelebilir.
Bu nedenle güncel geoteknik yazılımlar yalnızca çivi tasarımını değil, şev stabilitesi ve toptan göçme analizlerini de aynı mühendislik modeli içerisinde değerlendirebilmektedir.
Gerçek anlamda güvenli bir tasarım, ancak tüm limit durumlar birlikte kontrol edildiğinde elde edilir.
5. SETAF2018 ile Zemin Çivisi Hesabı ve Projelendirme Avantajları
Zemin çivili iksa tasarımı teorik olarak Excel ile de yapılabilir.
Benzer şekilde gelişmiş sonlu elemanlar yazılımları kullanılarak da çözülebilir.
Ancak günlük proje pratiğinde mühendislerin karşılaştığı temel problem hesap yapamamak değildir.
Problemin büyük bölümü;
- Verilerin organize edilmesi,
- Kazı aşamalarının modellenmesi,
- Limit durum kontrollerinin takip edilmesi,
- Raporların hazırlanması,
- Çizimlerin oluşturulması,
- Revizyonların yönetilmesi
gibi operasyonel süreçlerden oluşur.
Bu nedenle geoteknik projelerde en değerli yazılım, teorik olarak en karmaşık modeli kurabilen değil; mühendislik doğruluğunu korurken iş akışını hızlandırabilen yazılımdır.
SETAF2018 tam olarak bu yaklaşım üzerine geliştirilmiştir.
Amaç yalnızca bir zemin çivisi hesabı yapmak değil, tasarımdan raporlamaya kadar tüm süreci tek bir mühendislik ortamında yönetebilmektir.
Günlük Proje Pratiğine Uygun Hızlı Ön Tasarım Altyapısı
Birçok mühendis için zemin çivili iksa tasarımının en zor kısmı analiz değildir.
Analize ulaşmaktır.
Özellikle klasik FEM yazılımlarında geometri tanımlamaları, malzeme modelleri, mesh oluşturma süreçleri ve çok sayıda analiz parametresi önemli bir zaman yatırımı gerektirebilir.
Bu durum karmaşık projelerde son derece değerlidir.
Ancak her proje metro istasyonu, baraj veya özel geoteknik araştırma çalışması değildir.
Türkiye’de yürütülen geoteknik projelerin büyük bölümü; konut, ticari yapı, otel, hastane, AVM ve standart derin kazı uygulamalarından oluşmaktadır.
Bu projelerde ihtiyaç duyulan şey çoğu zaman hızlı, güvenilir ve yönetmelik uyumlu bir ön tasarım altyapısıdır.
SETAF2018’in en önemli avantajlarından biri de burada ortaya çıkar.
Program, zemin çivili sistemleri günlük proje pratiğine uygun bir iş akışı içerisinde modelleyebilirken aynı zamanda mühendisin analiz süresini önemli ölçüde azaltır. Yapılan karşılaştırmalarda SETAF2018’in günlük proje pratiği ve hızlı ön tasarım açısından güçlü bir konumda olduğu görülmektedir.
“Tüm Yapıyı Kontrol Et” Makrosu ile Yönetmelik Şartlarının Otomatik Denetimi
Zemin çivili iksa tasarımında asıl risk çoğu zaman hesap almak değildir. Bir kontrolü gözden kaçırmaktır. Tendon çekme kontrolü.
Sıyrılma kontrolü.
Genel stabilite değerlendirmesi.
Deprem etkileri.
Sürşarj yükleri.
Kazı kademeleri.
Bunların her biri tasarımın farklı bir güvenlik katmanını oluşturur. Excel tabanlı süreçlerde bu kontroller çoğu zaman farklı sayfalarda yürütülür. Revizyonlar geldikçe tüm sistemin yeniden gözden geçirilmesi gerekir.
Bu durum hata ihtimalini artırır.
SETAF2018 ise tasarım kontrollerini tek bir model üzerinde yönetebilen bir mühendislik yaklaşımı sunar. Böylece mühendis farklı hesap tabloları arasında dolaşmak yerine tüm sistemi bütünsel olarak değerlendirebilir.
Sonuç olarak zamanın büyük bölümü kontrol yapmakla değil, mühendislik kararı vermekle geçirilir.
Çizim ve Metraj Otomasyonu: Doğrudan .DWG Kesit Çizimi ve .XLSX Metraj Çıktısı
Bir zemin çivisi projesinde hesap tamamlandıktan sonra iş bitmez. Çoğu zaman ikinci aşama yeni başlar. Kesit çizimleri hazırlanır. Donatı detayları oluşturulur. Metraj hesapları çıkarılır. Rapor ekleri düzenlenir. Revizyonlar işlenir.
Bu süreç özellikle çok sayıda kazı kesiti bulunan projelerde ciddi zaman kaybına neden olabilir.
SETAF2018 yalnızca geoteknik analiz üreten bir yazılım değildir.
Aynı zamanda proje çizimleri ve metraj süreçlerini de destekleyen bir platformdur. Program kapsamında mühendislik çizimleri, kesitler ve proje çıktıları otomatik olarak üretilebilmektedir.
Bu sayede tasarım değiştiğinde tüm proje dokümantasyonu daha hızlı güncellenebilir.
Özellikle yoğun proje ofislerinde bu özellik önemli bir operasyonel avantaj sağlar.
Mühendislik Şeffaflığı: Tüm Denklemleri Gösteren “Lokal Tasarım Raporu”
Geoteknik yazılımlar arasında en sık karşılaşılan eleştirilerden biri şudur:
Sonuç vardır.
Ancak sonuca nasıl ulaşıldığı yeterince görünmez.
Oysa mühendislikte güven yalnızca rakamlardan oluşmaz.
Hesap adımlarının izlenebilir olması gerekir.
Bir proje kontrol mühendisi, müşavir veya teknik denetçi için sonuç kadar hesap süreci de önemlidir.
SETAF2018’in öne çıkan özelliklerinden biri bu şeffaflık yaklaşımıdır.
Program yalnızca nihai güvenlik katsayılarını üretmez.
Aynı zamanda hesap süreçlerini detaylı şekilde raporlayabilir. Geoteknik projelerde kullanılan lokal rapor altyapısı sayesinde mühendisler tasarım kararlarının arkasındaki hesap mekanizmasını inceleyebilir ve gerektiğinde teknik olarak savunabilir. Program bünyesinde kazı destek yapıları, şev analizleri ve diğer geoteknik uygulamalar için detaylı raporlama modülleri bulunmaktadır.
Bu yaklaşım özellikle Excel kullanıcıları için önemli bir avantaj sunar. Çünkü mühendis sonuçlara körü körüne güvenmek zorunda kalmaz. Sonucun neden doğru olduğunu da görebilir. Ve çoğu zaman iyi mühendisliği diğerlerinden ayıran detay tam olarak budur.
6. Sektördeki Benzer Büyük Ölçekli Uygulamalar ve Güvenlik
Zemin çivili iksa sistemleri artık yalnızca orta ölçekli yapı projelerinde kullanılan alternatif bir destekleme yöntemi değildir. Günümüzde hem Türkiye’de hem de dünyada birçok yüksek profilli projede tercih edilen, performansı sahada kanıtlanmış bir geoteknik çözüm haline gelmiştir.
Özellikle yoğun kent dokusu içerisinde gerçekleştirilen derin kazılarda, mevcut yapıların korunması gereken bölgelerde ve deformasyon kontrolünün kritik olduğu projelerde zemin çivili sistemler önemli avantajlar sağlamaktadır. Kontrollü deformasyon davranışı, aşamalı kazı yöntemlerine uyumu ve ekonomik uygulanabilirliği sayesinde farklı proje tiplerinde güvenle kullanılabilmektedir.
Türkiye’de gerçekleştirilen Topkapı Sarayı güçlendirme çalışmaları, Grand Tarabya Hotel renovasyon projesi ve İzmir İstinye Park gibi büyük ölçekli uygulamalar da bu yaklaşımın başarılı örnekleri arasında gösterilmektedir. Benzer şekilde dünya genelinde metro istasyonları, ulaşım tünelleri, kentsel dönüşüm projeleri ve karma kullanımlı büyük yapı komplekslerinde zemin çivili sistemler yaygın olarak kullanılmaktadır.
Ancak bu projelerin başarısını yalnızca kullanılan iksa yöntemiyle açıklamak mümkün değildir.
Asıl belirleyici unsur, tasarım sürecinin kalitesidir.
Çünkü büyük ölçekli projelerde hata toleransı son derece düşüktür. Birkaç metrelik kazı derinliğine sahip küçük bir projede kabul edilebilir görünen bir varsayım, onlarca metre derinliğindeki bir kazıda ciddi güvenlik problemlerine yol açabilir. Bu nedenle profesyonel projelerde yalnızca ampirik yaklaşımlar veya basitleştirilmiş hesap yöntemleri yeterli görülmez.
Yanal toprak basınçları, sürşarj etkileri, aşamalı kazı davranışı, iç stabilite kontrolleri ve genel stabilite analizleri birlikte değerlendirilir. Tasarım kararları tek bir güvenlik katsayısına değil, çok sayıda limit durum kontrolüne dayanır.
Bu nedenle modern geoteknik mühendisliğinde başarı, yalnızca doğru sistemi seçmekten değil, o sistemi doğru analiz etmekten geçmektedir.
Bugün büyük ölçekli projelerin ortak noktası incelendiğinde benzer bir yaklaşım görülmektedir: mühendislik kararları statik tablolarla değil, dinamik davranışı modelleyebilen sayısal analiz yöntemleriyle doğrulanmaktadır.
Zemin çivili iksa sistemlerinin güvenilirliği de tam olarak burada ortaya çıkar. Doğru tasarlanmış ve doğru modellenmiş bir sistem, en zorlu proje koşullarında dahi güvenli ve ekonomik çözümler üretebilir.
7. Sonuç: Zemin Çivisi Hesabında Statik Tablolardan Sayısal Modellere Geçiş
Zemin çivili iksa sistemleri, modern geoteknik mühendisliğinin en başarılı çözümlerinden biri olarak kabul edilmektedir. Doğru tasarlandığında; yüksek güvenlik, ekonomik uygulama, kontrollü deformasyon ve deprem performansı açısından önemli avantajlar sağlayabilir.
Ancak sistemin başarısı yalnızca sahadaki uygulama kalitesine bağlı değildir.
Asıl belirleyici unsur, tasarım aşamasında yapılan mühendislik analizleridir.
Günümüzde bir zemin çivisi projesi; aktif toprak basıncı hesaplarından sürşarj yüklerine, tendon dayanımından sıyrılma kontrollerine, şev stabilitesi analizlerinden deprem etkilerine kadar çok sayıda parametrenin birlikte değerlendirilmesini gerektirir. Bu nedenle birkaç formül içeren statik hesap tabloları, modern geoteknik projelerin ihtiyaç duyduğu analiz derinliğini karşılamakta giderek yetersiz kalmaktadır.
Özellikle büyük şehirlerde gerçekleştirilen derin kazı projelerinde mühendislerin ihtiyacı yalnızca hesap almak değildir.
Hesapları doğrulamak.
Revizyonları yönetmek.
Tüm limit durumları kontrol etmek.
Raporları hazırlamak.
Çizimleri üretmek.
Ve tüm bunları yönetmeliklere uygun şekilde gerçekleştirmek gerekir.
İşte bu nedenle sektör genelinde önemli bir dönüşüm yaşanmaktadır.
Geoteknik mühendisliği, statik hesap tablolarından entegre sayısal modelleme platformlarına geçmektedir.
Nasıl ki sıvılaşma analizi excel yaklaşımının yerini profesyonel geoteknik yazılımlar almaya başladıysa, zemin çivili iksa tasarımlarında da mühendislik süreçleri artık çok daha bütüncül sistemlerle yönetilmektedir.
SETAF2018 bu dönüşümün merkezinde yer alan çözümlerden biridir.
Kazı destek yapıları, zemin çivili sistemler, şev stabilitesi, sürşarj yükleri, deprem etkileri, iç ve dış stabilite kontrolleri, çizim üretimi ve raporlama süreçlerini tek platform altında bir araya getirerek mühendislerin günlük proje pratiğini önemli ölçüde hızlandırmaktadır.
Daha Hızlı, Daha Şeffaf ve Daha Güvenilir Tasarımlar İçin
Zemin çivisi hesabı yaparken Excel tablolarının getirdiği kontrol zorluklarından kurtulmak, iç ve dış stabilite analizlerini tek sistem üzerinden yönetmek ve projelerinizi TBDY 2018 ile Kazı Destek Yapıları Tasarım ve Uygulama Esasları doğrultusunda daha verimli şekilde geliştirmek istiyorsanız SETAF2018’i yakından incelemenin zamanı gelmiş olabilir.
SETAF2018 ile:
- Zemin çivili iksa sistemlerini sayısal olarak modelleyin.
- Limit durum kontrollerini tek platformda yönetin.
- Şev stabilitesi ve genel göçme analizlerini entegre şekilde değerlendirin.
- Otomatik çizim, metraj ve raporlama çıktıları oluşturun.
- Tüm hesap adımlarını gösteren lokal tasarım raporları hazırlayın.
- Proje sürelerini kısaltırken mühendislik güvenilirliğini artırın.
Demo talebinde bulunarak SETAF2018’in zemin çivisi tasarımı ve geoteknik projelendirme süreçlerine nasıl katkı sağlayabileceğini kendi projeleriniz üzerinde keşfedebilirsiniz.
Zemin Çivisi Hesabı ve Zemin Çivili İksa Tasarımı Hakkında Sık Sorulan Sorular
Zemin çivisi hesabı nasıl yapılır?
Zemin çivisi hesabı; aktif toprak basınçlarının belirlenmesi, çivi kuvvetlerinin hesaplanması, sıyrılma kontrolleri, donatı dayanım kontrolleri ve genel stabilite analizlerinin birlikte değerlendirilmesiyle yapılır. Modern geoteknik projelerde yalnızca tek bir güvenlik katsayısına odaklanılmaz. Kazı kademeleri, sürşarj yükleri, yeraltı su seviyesi ve deprem etkileri de modele dahil edilerek sistemin tüm çalışma koşulları analiz edilir.
Zemin çivisi ile ankraj arasındaki fark nedir?
Zemin çivileri pasif çalışan destek elemanlarıdır. Sistem belirli bir deformasyon yaptıktan sonra yük taşımaya başlarlar. Ankrajlar ise ön gerilmeli aktif sistemlerdir ve yükü başlangıçtan itibaren zemine aktarırlar. Bu nedenle ankrajlı sistemler ve zemin çivili sistemler farklı mühendislik prensiplerine göre tasarlanır ve farklı saha koşullarında tercih edilir.
Zemin çivili iksa hangi zeminlerde kullanılabilir?
Zemin çivili iksa sistemleri; kumlu zeminlerde, çakıllı zeminlerde, ayrışmış kaya ortamlarında ve belirli seviyede kohezyon içeren zeminlerde yaygın olarak uygulanabilmektedir. Ancak her proje için uygunluk değerlendirmesi saha verileri, laboratuvar deneyleri ve geoteknik analizler sonucunda yapılmalıdır. Özellikle yüksek yeraltı suyu seviyesine sahip sahalarda ilave drenaj ve stabilite önlemleri gerekebilir.
Zemin çivisi tasarımında hangi güvenlik kontrolleri yapılır?
Bir zemin çivisi tasarımında tendon çekme dayanımı, zemin-enjeksiyon arayüzü sıyrılma kontrolü, tendon-enjeksiyon aderans kontrolü, iç stabilite değerlendirmeleri ve genel şev stabilitesi analizleri gerçekleştirilir. Ayrıca proje özelliklerine bağlı olarak deprem yükleri, sürşarj etkileri ve aşamalı kazı davranışı da kontrol edilir. Güvenli bir tasarım ancak tüm limit durumların birlikte değerlendirilmesiyle mümkündür.
Zemin çivisi boyu nasıl belirlenir?
Zemin çivisi boyu; kazı derinliği, zemin parametreleri, potansiyel kayma yüzeyleri, sürşarj yükleri ve hedeflenen güvenlik katsayılarına bağlı olarak belirlenir. Tasarım sırasında çivinin yalnızca kazı yüzeyini tutması değil, kritik kayma yüzeylerinin arkasına yeterli ankraj boyuyla geçmesi de sağlanmalıdır. Bu nedenle çivi boyu seçiminde standart bir değer kullanmak yerine mühendislik analizi yapılması gerekir.
Zemin çivili iksa sistemlerinde deprem etkisi dikkate alınır mı?
Evet. Özellikle TBDY 2018 kapsamında değerlendirilen projelerde deprem etkileri tasarımın önemli bir parçasıdır. Deprem sırasında oluşabilecek ilave yanal yükler, deplasmanlar ve stabilite kayıpları analiz edilerek sistem performansı kontrol edilir. Deprem etkilerinin göz ardı edilmesi, özellikle yüksek kazı derinliklerinde güvenlik risklerine yol açabilir.
Zemin çivisi hesabı Excel ile yapılabilir mi?
Temel hesaplar ve ön boyutlandırma çalışmaları Excel ile gerçekleştirilebilir. Ancak gerçek projelerde kazı kademeleri, sürşarj yükleri, iç ve dış stabilite kontrolleri, deplasman-toprak basıncı etkileşimi ve genel stabilite analizleri gibi çok sayıda parametre birlikte değerlendirilmelidir. Bu nedenle günümüzde birçok mühendis zemin çivisi tasarımı için profesyonel geoteknik yazılımları tercih etmektedir.
SETAF2018 ile zemin çivili iksa tasarımı yapılabilir mi?
Evet. SETAF2018, zemin çivili iksa sistemlerinin modellenmesi, aşamalı kazı analizleri, sürşarj yüklerinin tanımlanması, iç ve dış stabilite kontrolleri, şev stabilitesi değerlendirmeleri ve raporlama süreçleri için geliştirilmiş geoteknik mühendisliği modüllerine sahiptir. Ayrıca otomatik çizim, metraj ve detaylı mühendislik raporları üreterek projelendirme süreçlerini hızlandırabilir.
Zemin çivili iksa mı yoksa ankrajlı iksa mı daha avantajlıdır?
Bu sorunun tek bir cevabı yoktur. Projenin kazı derinliği, komşu yapı koşulları, zemin özellikleri, yeraltı su seviyesi ve maliyet hedefleri değerlendirilerek karar verilmelidir. Bazı projelerde zemin çivili sistemler daha ekonomik ve hızlı çözümler sunarken, daha derin veya deplasman kriterlerinin çok kritik olduğu projelerde ankrajlı sistemler tercih edilebilir. En doğru seçim, proje özelinde yapılan mühendislik analizleri sonucunda belirlenir.
