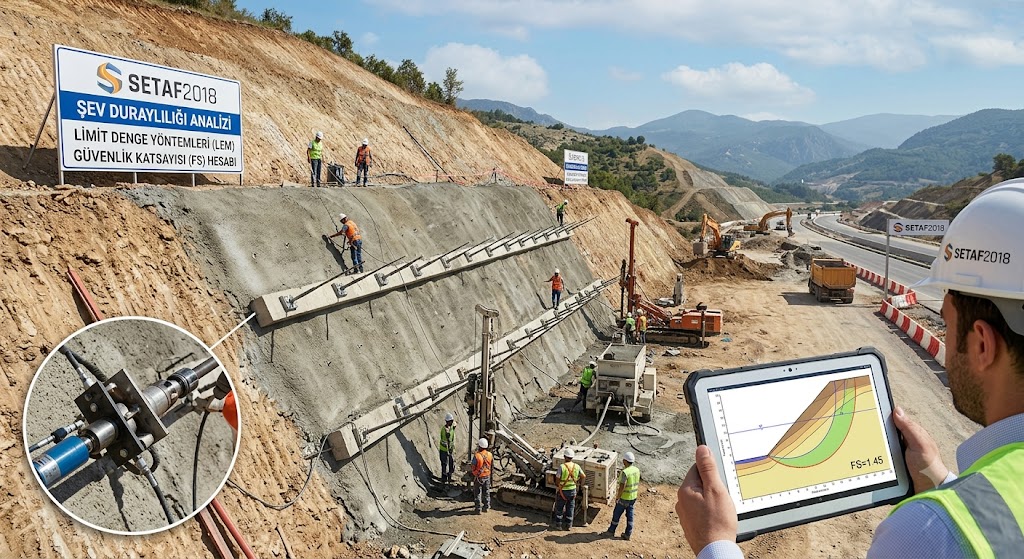

Şev Duraylılığı Analizi: Limit Denge Yöntemleri ve Jeoteknik Hesap Prensipleri

Geoteknik mühendisliğinde bir şevin stabilitesini hesaplamak, yalnızca bilgisayar ekranındaki bir güvenlik katsayısından ibaret değildir; doğrudan can ve mal güvenliğini, milyon dolarlık altyapı yatırımlarını ve şantiyedeki operasyonel sürdürülebilirliği belirler. İster dik bir otoyol yarması, ister derin bir temel kazısı ya da devasa bir açık işletme maden şevi olsun, zeminin kendi ağırlığı ve dış yükler altındaki davranışını doğru öngörmek hayati önem taşır. Ancak günümüz mühendislik ofisleri, en temel şev duraylılığı analizi projeleri için bile ya çok hantal ve aşırı kompleks sonlu elemanlar (FEM) yazılımlarının içinde kaybolmakta ya da her bir hesap için farklı pencereler açtıran parça pürçük programlarla zaman kaybetmektedir.

Tam da bu noktada modern geoteknik iş akışlarını yeniden şekillendiren SETAF2018; mühendislerin sırtındaki bu operasyonel yükü hafifletmek için “Zaman Tasarrufu Yaratan Tek Yazılım, Çok Modül” mottosuyla sahneye çıkıyor. Sektör standardı olarak kabul edilen küresel yazılımların aksine SETAF2018, şev analizinden iksa tasarımına, zemin iyileştirmeden laboratuvar verilerine kadar tüm süreçleri tek bir çatı altında birleştirerek geoteknik workflow’u tamamen çevik hale getirmektedir.

Günlük mühendislik pratiğinde karşılaşılan şev duraylılığı problemlerini güvenli, hızlı ve hatasız bir şekilde çözmek, doğru hesap yöntemini doğru yazılım mimarisiyle birleştirmekten geçer. Bu kapsamlı rehberde;

• Doğal ve yapay şevlerin mekanik temellerini inceleyecek,
• Sektör standardı olan Limit Denge Yöntemlerinin (Fellenius, Bishop, Janbu) matematiksel formülasyonlarına derinlemesine bakacak,
• Proje onay süreçlerinde zamandan ve nakitten nasıl tasarruf edeceğinizin pratik yollarını ele alacağız.

Şev Duraylılığı Nedir? Doğal ve Yapay Şevlerin Mekaniği

Geoteknik mühendisliği pratiğinde şev, yatay düzleme göre belirli bir eğimi bulunan zemin veya kaya kütlelerinin serbest yüzeyini ifade eder. Bu eğimli yüzeylerin mevcut durumlarını koruma eğilimine şev duraylılığı (stabilitesi), yerçekimi ve diğer dış etkenlerin tesiriyle dengenin bozularak zemin kütlelerinin aşağı ve dışarı doğru hareket etmesi durumuna ise şev duraysızlığı (heyelan/göçme) adı verilir. Mühendislik yaklaşımlarında şevler, oluşum mekanizmalarına ve geometrilerine göre temel olarak iki ana grupta incelenir:

• Doğal Şevler (Yamaçlar): İnsan müdahalesi olmaksızın, tamamen jeolojik süreçler, rüzgar ve akarsu erozyonu ya da tektonik hareketler sonucunda binlerce yılda oluşmuş doğal yamaçlardır. Bu yapılar genellikle uzun süreli çevre şartlarıyla dengeye ulaşmış olsalar da iklim değişiklikleri veya sismik aktivitelerle her an hassas bir duraysızlık evresine geçebilirler.
• Yapay (Mühendislik Amaçlı) Şevler: İnsan eliyle ve belirli bir mühendislik tasarımı doğrultusunda oluşturulan eğimli yüzeylerdir. Altyapı ve üstyapı projelerinin omurgasını oluşturan karayolu ve demiryolu dolguları, derin binai temel kazıları, baraj gövdeleri ve madencilik faaliyetlerinin gerçekleştirildiği devasa açık işletme şevleri bu gruba girer. Yapay şevlerin tasarımı, doğal yamaçlara kıyasla çok daha dar zaman dilimlerinde ve dik geometrilerde yapıldığı için anlık gerilme değişimlerine karşı oldukça hassastır.

Şev Duraysızlığının Mekanik Temeli: Makaslama Yenilmesi

Bir zemin kütlesinin kararlı yapısını kaybederek kaymaya başlaması, zemin mekaniği ilkelerine göre bir makaslama yenilmesi (shear failure) olayıdır. Şev gövdesi içindeki herhangi bir potansiyel kayma yüzeyi boyunca iki temel kuvvet türü sürekli olarak bir savaş halindedir:

1. Kaydırıcı (Gerçekleşen) Makaslama Gerilmeleri ($\tau$): Zemin kütlesinin kendi öz ağırlığı, şev üzerindeki sürşarj yükleri (binalar, araç trafiği, iş makineleri) ve suyun yarattığı hidrolik etkiler nedeniyle kütleyi aşağı doğru kaydırmaya çalışan gerilmelerdir.
2. Tutucu (Kayıp Karşıtı) Makaslama Dayanımı ($\tau_f$): Zeminin kendi içsel özellikleri olan kohezyon ($c$) ve taneler arası içsel sürtünme açısı ($\phi$) sayesinde kaymaya karşı gösterdiği mekanik dirençtir.

Şev yüzeyinin altındaki gerilme dağılımında, kaydırıcı gerilmelerin zeminin nihai makaslama dayanım sınırını aştığı dalga boyunda yenilme gerçekleşir ve zemin kütlesi bir bütün halinde bu kayma yüzeyi boyunca hareket eder. Bu nedenle, doğru bir şev duraylılığı analizi yapabilmek; hem bu mekanik mukavemet sınırlarının doğru tayin edilmesini hem de zemin profilinin geometrik ve hidrojeolojik olarak kusursuz modellenmesini gerektirir.

Şev Duraysızlığının Nedenleri ve Tetikleyici Mekanizmalar

Şevin güvenli bir şekilde ayakta kalması, statik bir dengeden ziyade sürekli değişen çevre koşullarıyla mücadele eden dinamik bir dengeye bağlıdır. Başlangıçta son derece kararlı görünen yapay bir kazı veya doğal bir yamaç, zamanla içsel ve dışsal tetikleyicilerin bir araya gelmesiyle aniden duraysız hale gelebilir. Mühendislik hesaplarında bu tetikleyicileri doğru analiz etmek, şevin göçme riskini önceden tahmin etmenin tek yoludur.

Şevlerin dengesini bozan ve makaslama yenilmesini doğrudan tetikleyen ana mekanizmalar şu şekilde sıralanır:

1. Dış Kuvvetler ve Sismik Aktivite (Deprem Yükleri)

Yapay veya doğal şevlere etki eden statik yüklerin ötesinde, dinamik etkiler dengeyi en hızlı boğan unsurlardır. Özellikle aktif tektonik kuşaklarda yer alan projelerde sismik aktiviteler (depremler), zemin kütlesine anlık olarak çok büyük yatay ve düşey ivmeler yükler. Deprem dalgaları şev gövdesinde ek bir atalet kuvveti yaratarak kaydırıcı momentleri dramatik bir şekilde artırır. Bu dinamik yükler altında zemin taneleri birbirini iterek bağlarını kaybedebilir ve kütlesel hareketler kaçınılmaz hale gelir.

2. Boşluk Suyu Basıncındaki Artış ve Y.A.S.S. Etkileri

Su, şev duraylılığının en büyük düşmanıdır. Yeraltı su seviyesindeki (YASS) yükselmeler, aşırı yağışlar veya sızmalar zemin boşluklarındaki suyla dolmasına neden olur. Zemin mekaniğinin temelini oluşturan Terzaghi’nin efektif gerilme prensibine göre, boşluk suyu basıncı ($u$) arttıkça, tanelerin birbirine temas etmesini sağlayan efektif gerilme ($\sigma’$) düşer:

$$\sigma’ = \sigma – u$$

Efektif gerilmenin düşmesi ise zeminin makaslama dayanımını doğrudan sıfıra doğru çeker. Ayrıca su, zemin kütlesinin birim hacim ağırlığını artırarak kaydırıcı statik yükü büyütür ve zemin taneleri arasında bir yağlayıcı (lubrikasyon) görevi görerek sürtünmeyi azaltır.

3. Zeminin/Kayanın Makaslama Dayanımındaki $(c, \phi)$ Azalma

Zeminin veya kaya kütlesinin zamana bağlı olarak fiziksel ve kimyasal aşınmaya (ayrışmaya) maruz kalması, içsel parametreleri olan kohezyon ($c$) ve içsel sürtünme açısını ($\phi$) zayıflatır.

• Killi zeminlerde aşırı suya doygunluk nedeniyle şişme-büzülme döngüleri yaşanır ve bu durum kohezyon bağlarını parçalar.
• Kaya şevlerde ise çatlak ve süreksizlik düzlemlerine dolan suların donma-çözünme etkisi yaratması veya kimyasal alterasyonlar, malzemenin makaslama mukavemetini zamanla kalıcı olarak düşürür.

4. Geometrik Değişimler (Topuk Kazısı ve Şev Tepesine Sürşarj)

İnsan eliyle yapılan hatalı mühendislik ve kazı planlamaları, şev geometrisini bozarak duraysızlığı doğrudan davet eder:

• Topuk Kazısı: Bir şevin alt kısmından (topuğundan) zemin alınması, üstteki kütleyi havada bırakarak tutucu desteği ortadan kaldırır. Yol yapım çalışmalarında dağın eteğinin kazılması sonucu oluşan heyelanlar buna en net örnektir.
• Şev Tepesine Dış Yükleme (Sürşarj): Şev taç çizgisine yakın bölgelere ağır binaların inşa edilmesi, iş makinelerinin konumlandırılması, malzeme stoklanması veya araç trafiği gibi dış yüklemeler, kaydırıcı momenti artıran ek birer dikey kuvvet ($W$) fonksiyonu üretir.

Duraylılık Analizinde Kullanılan Temel Hesap Yaklaşımları

Geoteknik literatüründe ve mühendislik pratiğinde, eğimli zeminlerin güvenliğini doğrulamak amacıyla geliştirilmiş farklı felsefelere sahip hesap yaklaşımları mevcuttur. Bu yaklaşımlar malzemenin türüne (zemin veya kaya), süreksizlik durumuna ve projenin karmaşıklığına göre tercih edilir:

• Kinematik Analiz: Genellikle kaya şevlerde, blokların süreksizlik düzlemleri (çatlak, tabakalanma) boyunca geometrik olarak kaymaya veya devrilmeye müsait olup olmadığını steronet projeksiyonlarıyla inceleyen yöntemdir.
• Olasılıksal (Probabilistic) Yaklaşım: Zemin parametrelerindeki doğal değişkenliği ve belirsizliği hesaba katarak, tek bir güvenlik değeri yerine şevin göçme olasılığını istatistiksel dağılımlarla hesaplar.
• Nümerik Analiz (Sonlu Elemanlar Yöntemi – FEM): Gerilme-deformasyon ilişkilerini, ardışık aşamalı kazı adımlarını ve zemin-yapı etkileşimini ağ (mesh) yapısı üzerinden plastik akma teorileriyle çözen ileri düzey analiz yaklaşımıdır.
• Limit Denge Analizi (Deterministic Approach): Mühendislik pazarının ana omurgasını oluşturan, potansiyel bir kayma yüzeyi üzerindeki statik denge şartlarını (kuvvet ve/veya moment dengesi) esas alan geleneksel ve en güvenilir deterministik yaklaşımdır.

Güvenlik Katsayısı (FS – Factor of Safety) Kavramı

Limit Denge Analizinin temel çıktısı ve mühendislik tasarımlarının ortak dili Güvenlik Katsayısı ($FS$) değeridir. En basit tanımıyla Güvenlik Katsayısı; potansiyel bir kayma yüzeyi boyunca kaymaya karşı koyan (tutucu) kuvvetlerin veya momentlerin, kaymaya neden olan (kaydırıcı) kuvvet ya da momentlere oranıdır:

$$FS = \frac{\Sigma \text{Tutucu Kuvvetler / Momentler}}{\Sigma \text{Kaydırıcı Kuvvetler / Momentler}}$$

Elde edilen $FS$ değerinin mühendislik anlamı ve matematiksel sınırları şu şekildedir:

• $FS < 1$ (Duraysız Durum): Kaydırıcı kuvvetler, zeminin makaslama dayanımını aşmıştır. Şevde göçme/heyelan meydana gelir, yapısal olarak kesinlikle kabul edilemez.
• $FS = 1$ (Kritik Limit Denge): Şev anlık olarak sınır dengededir. En ufak bir tetikleyici mekanizma (hafif bir yağmur veya sarsıntı) şevin aniden göçmesine neden olur.
• $FS > 1$ (Duraylı Durum): Şev kararlıdır. Ancak mühendislik pratiklerinde, zemin parametrelerindeki belirsizlikler ve risk faktörleri nedeniyle $FS$ değerinin sınır şartların üzerinde olması istenir. Yönetmeliklere ve yapı türüne göre (örneğin karayolu dolgularında veya kalıcı yapılarda) minimum $FS$ sınır değerinin $1.25$ ile $1.50$ arasında olması şart koşulur.

Günlük Proje Pratiğinde Limit Denge Yöntemi’nin Hızı ve Gücü (SETAF2018 Vurgusu)

Sektörde sıkça karşılaşılan en büyük yanılgılardan biri, her şev projesinde PLAXIS veya MIDAS gibi sonlu elemanlar tabanlı (FEM) karmaşık yazılımları kullanmanın şart olduğunun düşünülmesidir. Oysa yapılan teknik karşılaştırmalar net bir gerçeği ortaya koymaktadır: PLAXIS gibi yazılımlar kompleks yapılar (%10) için son derece güçlüyken, günlük projelerin %90’ını oluşturan standart yapılar için inanılmaz bir zamansal ve operasyonel hantallık yaratır.

FEM yazılımlarında ağ (mesh) oluşturma, sınır şartlarını tanımlama, nonlineer zemin davranış parametrelerini sisteme girme ve yakınsama (convergence) hatalarıyla boğuşma süreçleri, basit bir şev analizi için bile günlerin feda edilmesine neden olur. Hızlı ön tasarım gerektiren ve günlük proje pratiğine uygun çözümler arayan mühendislik ofisleri için bu durum büyük bir iş gücü ve nakit kaybıdır.

“Zaman Tasarrufu Yaratan Tek Yazılım, Çok Modül” felsefesiyle geliştirilen SETAF2018, günlük geoteknik pratiğinin ihtiyaçlarını tam olarak karşılar. SETAF2018; pazar standardı olan Limit Denge Yöntemleri’nin (LEM) doğruluğunu ve çevikliğini arkasına alarak standart şev projelerini günler değil, saniyeler içinde çözüme kavuşturur. Modül entegrasyonu sayesinde hantal modelleme süreçlerini tamamen devre dışı bırakır ve mühendislerin doğrudan güvenli tasarıma odaklanmasını sağlayarak projelerin onay mercilerinden hızla geçmesinin önünü açar.

Kısa Süreli ve Uzun Süreli Duraylılık: Toplam vs. Efektif Gerilme Analizi

Şev duraylılığı hesaplarında sadece zeminin geometrisi ve yükleri değil, projenin zaman eksenindeki konumu da analiz yöntemini doğrudan belirler. Geoteknik mühendisliğinde bir şevin güvenliği, inşaat esnası (kısa vadeli durum) ve inşaat bittikten yıllar sonrası (uzun vadeli durum) için ayrı ayrı masaya yatırılmalıdır. Bu zamana bağlı davranış farkı, zeminin boşluklardaki suyun yük altında dışarı sızma (drenaj) hızı ile doğrudan ilişkilidir. İşte bu yüzden mühendisler, zamansal senaryolara göre Toplam Gerilme Analizi ile Efektif Gerilme Analizi arasında stratejik bir seçim yapmak zorundadır.

Toplam Gerilme Analizi ($\phi = 0$ Analizi)

Toplam gerilme analizi, özellikle killi ve düşük geçirimliliğe sahip zeminlerde inşaat veya kazı biter bitmez karşılaşılan kısa vadeli duraylılık durumunu ölçmek için kullanılır. Hızlıca tamamlanan bir kazı veya dolgu esnasında, zemin boşluklarındaki suyun dışarı kaçmaya (drene olmaya) vakti kalmaz. Yük altındaki bu sıkışma eğilimi, zemin boşluk suyu basıncında ani bir artışa yol açar.

Drenaj gerçekleşmediği için zeminin içsel sürtünme açısı ($\phi$) sıfır kabul edilir ($\phi = 0$) ve zemin mukavemeti tamamen drenajsız makaslama dayanımı ($C_u$) parametresine bağlı hale gelir. Bu kritik kısa vadeli senaryoda, homojen killi bir zemindeki dairesel kayma yüzeyi için temel güvenlik katsayısı ($F$) hesabı şu matematiksel formülle ifade edilir:

$$F = \frac{C_u \cdot L_a \cdot r}{W \cdot d}$$

Burada:

• $C_u$: Zeminin drenajsız makaslama dayanımı,
• $L_a$: Potansiyel kayma dairesi yayının uzunluğu,
• $r$: Kayma dairesinin yarıçapı,
• $W$: Kayma bloğunun toplam ağırlığı,
• $d$: Kayma bloğu ağırlık merkezinin, daire merkezine olan dik mesafesidir.

Efektif Gerilme Analizi (Uzun Süreli Duraylılık)

İnşaatın üzerinden uzun yıllar geçtiğinde, zemin boşluklarındaki aşırı su basıncı tamamen sönümlenir, yani su drene olarak kararlı yeraltı su seviyesi (YASS) rejimine geri döner. Zeminin zamana bağlı olarak yaşadığı bu drenaj süreci, şevin uzun vadeli duraylılık aşamasını temsil eder.

Uzun süreli duraylılık analizlerinde, yeraltı su seviyesindeki mevsimsel dalgalanmalar ve zamana bağlı boşluk suyu basıncı değişimleri sisteme dahil edilmek zorundadır. Bu nedenle analizlerde drenajsız parametreler yerine, zeminin taneler arası gerçek temasını yansıtan efektif kohezyon ($c’$) ve efektif içsel sürtünme açısı ($\phi’$) parametreleri kullanılır. Efektif gerilme analizi, şevin ömrü boyunca maruz kalacağı en kritik hidrojeolojik riskleri (aşırı yağışlar, baraj göllerindeki hızlı su alçalması vb.) simüle etmek için geoteknik raporlamanın vazgeçilmez bir standardıdır.

En Yaygın Dilim (Slice) Yöntemleri ve Matematiksel Modeller

Limit denge analizlerinin temel çalışma prensibi, potansiyel kayma kütlesinin düşey düzlemlerle belirli sayıda “dilimlere (slice)” bölünmesine ve her bir dilime etki eden statik kuvvetlerin incelenmesine dayanır. Geoteknik literatüründe kabul görmüş farklı dilim yöntemleri bulunmasının temel sebebi, dilimlerin yan yüzeylerine etki eden kuvvetler hakkında yapılan farklı basitleştirici kabullerdir. Hangi yöntemin seçileceği, şevin geometrisi ve mühendisin ihtiyaç duyduğu hassasiyet derecesine göre değişiklik gösterir.

İsveç Dilim (Fellenius / OMS) Yöntemi

İsveç Dilim Yöntemi (Sıradan Dilim Yöntemi – OMS), geoteknik tarihindeki en eski ve en basit hesap modelidir. Yalnızca dairesel kayma yüzeylerinin analizinde kullanılan bu yöntem, tüm kütlenin merkez etrafındaki moment dengesini esas alır. Hesaplamayı kolaylaştırmak adına, her bir dilimin kenarlarındaki düşey ve yatay kuvvetlerin birbirine eşit ve zıt yönlü olduğu, dolayısıyla birbirini tamamen yok ettiği kabul edilir. Efektif gerilme şartları altında güvenlik katsayısını ($F$) hesaplayan klasik Fellenius formülü şu şekildedir:

$$F = \frac{\Sigma(c’l + (W\cos\alpha – ul)\tan\phi’)}{\Sigma W\sin\alpha}$$

Burada:

• $c’$ ve $\phi’$: Zeminin efektif makaslama dayanımı parametreleri,
• $W$: Dilimin toplam ağırlığı,
• $\alpha$: Dilim tabanının yatayla yaptığı açı,
• $u$: Dilim tabanındaki boşluk suyu basıncı,
• $l$: Dilim tabanının eğri boyudur.

Basitleştirilmiş Bishop Yöntemi

Basitleştirilmiş Bishop Yöntemi, günlük mühendislik projelerinde doğruluğu ve güvenilirliği nedeniyle adeta bir pazar standardı haline gelmiştir. Dairesel kayma yüzeylerine uygulanan bu metot, Fellenius’un aksine hem toplam moment dengesini hem de her bir dilimin düşey kuvvet dengesini aynı anda gözetişidir.

Yöntemde dilimler arası düşey kayma kuvvetleri ihmal edilirken, yatay normal kuvvetler hesaba katılır. Güvenlik katsayısı formülün her iki tarafında da yer aldığı için Bishop yöntemi doğrudan analitik olarak çözülemez; bilgisayar yazılımları tarafından iterasyon (ardışık deneme) yapılarak yakınsama yoluyla saniyeler içinde çözülür.

Janbu Yöntemi

Şev geometrisinin tabakalı zeminlerden oluştuğu, zayıf süreksizlik düzlemlerinin bulunduğu veya dairesel olmayan (poligon/blok) kayma yüzeylerinin geliştiği durumlarda Bishop yöntemi yetersiz kalır. İşte bu noktada devreye Janbu Yöntemi girer. Janbu, Bishop’un matematiksel yaklaşımını genel ve dairesel olmayan kayma geometrilerine uyarlamıştır. Moment dengesi yerine tamamen yatay kuvvet dengesini esas alan bu metot, özellikle heyelan arkası blok kaymalarının ve şev zemin arayüzlerindeki yapısal zafiyetlerin çözülmesinde en kararlı sonuçları veren limit denge modelidir.

SETAF2018 Entegrasyonu: Akıllı İterasyon ve Saniyeler İçinde Optimizasyon

Küresel ölçekteki pek çok geoteknik yazılımı bu karmaşık iterasyon süreçlerinde ya donma yaşamakta ya da mühendisin el yordamıyla binlerce merkez koordinatı tanımlamasını beklemektedir. SETAF2018; Fellenius ve Bishop yöntemlerini, hem dairesel hem de poligon kayma yüzeylerinde tamamen otomatikleştirilmiş bir algoritmayla arka planda saniyeler içinde çalıştırır.

Yazılımın sahip olduğu akıllı dairesel kayma yüzeyi optimizasyonu (en kritik FS değerini otomatik bulma filtresi) sayesinde, şev geometrisine uymayan veya matematiksel olarak hatalı sonuç veren yüzeyler anında ayıklanır. Mühendis olarak sizin grid merkezleri arasında kaybolmanıza gerek kalmaz; SETAF2018 zemin profiliniz için en riskli olan, en düşük güvenlik katsayısına sahip kritik kayma dairesini saniyeler içinde önünüze getirir.

Kritik Şev Tasarımlarında Zemin İyileştirme ve İksa Çözümleri

Saha verileri ve limit denge hesapları sonucunda elde edilen güvenlik katsayısı, yönetmeliklerin belirlediği yasal sınır değerlerin altında kaldığında şevlerin yapısal olarak desteklenmesi zorunlu hale gelir. Örneğin, uluslararası standartlar ve TBDY 2018 yönergelerine göre minimum güvenlik katsayısı ($FS$) sınır değerleri otoyol yarmaları ve kalıcı şevler için $1.25$ ile $1.50$ arasında değişirken, geçici dolgular ve baraj gövdeleri için genellikle minimum $1.30$ olarak belirlenmiştir.

Hesaplanan değer bu limitlerin altındaysa, şevi stabilize etmek ve göçme dairesinin oluşmasını engellemek amacıyla farklı zemin iyileştirme ve iksa çözümlerine başvurulur:

• Çelik Halatlı Öngerilmeli Ankrajlar: Potansiyel kayma yüzeyinin arkasındaki kararlı zemin veya kaya tabakasına köklenerek, yüksek mukavemetli çelik halatlar vasıtasıyla şev gövdesine aktif bir sıkıştırma kuvveti uygular. Kayma eğilimindeki kütleyi arkadaki sağlam bloğa bağlar.
• Betonarme Donatılı Zemin Çivileri (Soil Nailing): Ankrajların aksine pasif olarak çalışan bu sistemde, zemin içerisine sık aralıklarla yerleştirilen çelik çubuklar ve yüzeye uygulanan püskürtme beton (shotcrete) sayesinde şev gövdesi bir bütün haline getirilir. Zemin çivileri, makaslama yüzeyi boyunca oluşan deplasmanları sınırlayarak şevi stabilize eder.
• Jet Grouting ve Derin Karıştırma (DSM) Kolonları: Zayıf ve taşıma gücü düşük zeminlerde, yüksek basınçlı çimento enjeksiyonu (Jet Grout) veya mekanik karıştırma (DSM) yöntemleriyle şev topuğunda ve gövdesinde yüksek mukavemetli zemin-çimento kolonları oluşturulur. Bu kolonlar hem şevin makaslama direncini artırır hem de yeraltı suyu hareketlerini kontrol altına alır.

SETAF2018 Benzersiz Özelliği: Tek Dosya Yapısında Bütünleşik Tasarım Ekosistemi

Geleneksel küresel yazılımların (GEO5, SLOPE – GeoStudio, SLIDE vb.) günlük proje yönetiminde yarattığı en büyük operasyonel kriz, parça pürçük modül mimarileridir. Bu yazılımlarda sadece ham şev analizi yapmak için ayrı bir modül satın almanız, şev içerisine ankraj veya zemin çivisi gibi bir iksa elemanı ekleyip onun yapısal tasarımını doğrulamak içinse tamamen ayrı bir modül veya farklı bir yazılım dosyası açmanız gerekir. Dosyalar arası veri taşıma, geometriyi yeniden çizme ve parametreleri tekrar girme süreçleri hem kullanıcı hatasına davetiye çıkarır hem de mühendislik ofisleri için ciddi bir ek lisans maliyeti demektir.

“Zaman Tasarrufu Yaratan Tek Yazılım, Çok Modül” felsefesiyle geliştirilen SETAF2018 ise geoteknik pazarında ezber bozan bir tek dosya yapısına sahiptir. SETAF2018 içerisinde şev geometrisini çizdikten sonra; ayrı bir pencereye veya programa ihtiyaç duymadan, aynı ekran üzerinde interaktif olarak çelik halatlı ankrajları, zemin çivilerini, jet grout kolonlarını ve farklı sürşarj yüklerini şev gövdesine saniyeler içinde yerleştirebilirsiniz.

Tüm yapısal destek elemanları zemin profili ile tam entegre şekilde çalışır. Desteğinizi yerleştirdikten sonra analizi tek tıkla çalıştırarak; zemin iyileştirme elemanlarının güvenlik katsayısını ($FS$) ne kadar artırdığını, deplasmanları nasıl sınırladığını ve iç kuvvet dağılımlarını anlık olarak görebilirsiniz. Bu bütünleşik workflow, mühendislik ofislerine hem devasa bir zaman tasarrufu sağlar hem de projelerin toplam maliyetini minimize eder.

Geoteknik Raporlamada Şeffaflık: Formülleri Görmek Mühendise Ne Kazandırır?

Geoteknik mühendisliğinde bir analizi doğru yapmak kadar, yapılan analizin doğruluğunu denetleyici mekanizmalara ispatlayabilmek de kritik bir öneme sahiptir. Bugün sektörde küresel ölçekte kullanılan pek çok popüler yazılımın (PLAXIS, MIDAS, GEO5 vb.) en büyük yapısal eksikliği, nihai rapor çıktılarında hesap adımlarını, kullanılan ara parametreleri ve denklemleri gizleyen birer “kara kutu” (black box) mimarisine sahip olmalarıdır. Bu yazılımlar mühendise sadece girdi parametrelerini ve en sonda üretilen grafik ile nihai güvenlik katsayısını ($FS$) sunar.

Ancak mühendisler; belediyeler, bakanlık kontrolörleri veya yapı denetim firmaları gibi resmi kurumlara geoteknik rapor sunarken sıklıkla ciddi bürokratik engellerle karşılaşırlar. Kontrol mühendisleri, yazılımın arka planda hangi formülü nasıl işlettiğini, iterasyon adımlarında hangi basitleştirmeleri yaptığını ve ara denklemleri açıkça görmek ister. Formüllerin gizlendiği raporlar, denetim süreçlerinin uzamasına, revizyon döngülerinin artmasına ve dolayısıyla projelerin haftalarca onay bekleyerek askıda kalmasına neden olur.

Bizim Vaadimiz: Denetimden Hızla Geçen Açık ve Şeffaf Raporlama

SETAF2018, küresel rakiplerinin yarattığı bu “kara kutu” sorununu kökten çözerek pazarda denklem gösteren şeffaf raporlama altyapısını sunan tek yazılımdır. SETAF2018’in ürettiği Lokal Tasarım Hesap Raporları; şev analizinde kullanılan tüm matematiksel formülleri, Fellenius ve Bishop yöntemlerinin arka planda koşturduğu tüm iterasyon ve yakınsama adımlarını açıkça dökümante eder.

Mühendis resmi kuruma raporu sunduğunda, kontrolörün önüne yalnızca soyut bir grafik değil; adım adım takip edilebilir, el hesabı ile doğrulanabilir şeffaf bir mühendislik kanıtı koymuş olur. Bu şeffaflık, denetçi mühendislerin güvenini kazanarak projelerin onay süreçlerini dramatik bir şekilde hızlandırır ve ofisinizin itibarını artırır.

Sonuç: Zamandan ve Nakitten Tasarruf Eden Çevik Geoteknik İş Akışı

Geleneksel geoteknik mühendisliği süreçleri; yıllık binlerce dolara varan fahiş lisans maliyetleri, haftalar hatta aylar süren dik öğrenme eğrileri ve yazılımlar arası veri taşırken kaybedilen iş güçleri ile fazlasıyla hantallaşmıştır. Projelerin %90’ını oluşturan standart mühendislik yapıları için bu hantal ve maliyetli eko-sisteme mahkum kalmak, modern dijital dünyada çevikliğinizi kaybetmeniz anlamına gelir.

Aşağıdaki karşılaştırma tablosu, şev stabilite analizi özelinde SETAF2018’in küresel rakiplerine karşı günlük proje pratiğinde sunduğu net avantajları ve operasyonel üstünlüğü açıkça ortaya koymaktadır:

Şev Stabilite Analizi Karşılaştırma Tablosu

Lejant: ✓: Var | ✗: Yok | ~: Sınırlı

Tablodan da anlaşılacağı üzere, küresel FEM devleri günlük pratikten uzak ve hantal kalırken, geleneksel LEM yazılımları ise tek dosya entegrasyonu ve formüllü raporlama gibi şeffaflık unsurlarından yoksundur. SETAF2018, tüm bu ekosistemi tek bir çatı altında birleştirerek geoteknik workflow’u tamamen optimize eder.

Kaynaklarınızı Doğru Yönetin, Çevikliği Yakalayın!

Yıllık binlerce dolarlık lisans faturalarını, her bir modül için ayrı ücret ödeme devrini ve karmaşık arayüzler içinde kaybolduğunuz günleri geride bırakın.

PLAXIS doğruluğunda ama günlük projelerinizde on kat daha hızlı, çevik ve ekonomik bir mühendislik deneyimi yaşamak için hemen ücretsiz demoyu indirin ve farkı kendi gözlerinizle görün.

H2: Sıkça Sorulan Sorular (FAQ)

1. Şev duraylılığı analizinde hangi limit denge yöntemi daha güvenilirdir?

Dairesel kayma yüzeyine sahip zayıf kayaç, dolgu ve killi zeminlerde hem moment hem kuvvet dengesini optimize eden Sadeleştirilmiş Bishop Yöntemi sektör standardıdır ve son derece güvenilirdir. Dairesel olmayan, tabakalı veya zayıf süreksizlik düzlemleri içeren yapılarda ise İsveç dilim(Felenius) ve sadeleştirilmiş Bishop  tercih edilmelidir. SETAF2018 bu yöntemlerin tamamını destekler.

2. Toplam gerilme analizi ile efektif gerilme analizi arasındaki fark nedir?

Toplam gerilme analizi ($\phi = 0$), kazı veya dolgu biter bitmez zemin henüz drene olmamışken kısa vadeli duraylılığı ölçmek için drenajsız makaslama dayanımı ($C_u$) ile yapılır. Efektif gerilme analizi ise yeraltı su seviyesi (YASS) ve boşluk suyu basıncı değişimlerini hesaba katarak uzun vadeli duraylılığı ölçer.

3. Şev duraylılığı analizinde kritik kayma yüzeyi nasıl belirlenir?

Yazılımlar, mühendisin belirlediği bir merkez ve yarıçap etrafında binlerce farklı dairesel veya poligon yüzey kombinasyonu dener (mesh/iterasyon). Bu denemeler sonucunda en küçük güvenlik katsayısını (Minimum FS) veren yüzey, “Kritik Kayma Yüzeyi” olarak tayin edilir. SETAF2018, Optimizasyonu Filtrele yeteneğiyle geometrik hatalı yüzeyleri ayıklayarak en kritik yüzeyi saniyeler içinde bulur.

4. SETAF2018 şev analizi raporları resmi kurumlar tarafından kabul ediliyor mu?

Evet. SETAF2018; TBDY 2018 (Türkiye Bina Deprem Yönetmeliği), Eurocode 7 (EN 1997) ve Kazı Destek Yapıları Yönetmeliği standartlarına %100 uyumludur. Ayrıca rakiplerinin aksine raporlarında tüm denklemleri ve hesap adımlarını açıkça gösterdiği için kontrol mühendislerinin onay süreçlerinden çok daha hızlı geçer.
