Geoteknik rapor, bir yapının üzerine oturacağı zeminin mekanik ve fiziksel davranışlarını analiz eden, olası riskleri mühendislik verileriyle ortaya koyan ve tasarımın yasal çerçevesini çizen yaşayan bir teknik dökümandır. Modern inşaat mühendisliği pratiğinde bu rapor, sadece statik bir dosya yığını değil; yapının güvenliğini, maliyetini ve ömrünü doğrudan belirleyen kritik bir karar destek mekanizmasıdır. Özellikle 09.03.2019 tarihli resmi gazetede yayımlanan “Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatı” sonrası, bu raporların standartları daha keskin hale gelmiş; sadece veri toplama değil, bu verilerin doğru bir geoteknik değerlendirme raporu içine entegre edilmesi zorunlu kılınmıştır.
Mühendisler için zemin ve temel etüdü süreçlerini yönetmek; sahadan gelen sondaj verilerini işlemek, karmaşık taşıma gücü hesabı prosedürlerini tamamlamak ve yönetmeliklere uygun bir rapor kurgulamak ciddi bir operasyonel yük anlamına gelir. Tam bu noktada bir yazılım çözümü olarak öne çıkan SETAF2018, geoteknik süreçlerin dijitalleşmesini sağlayarak bu karmaşık tabloyu sadeleştirir.
Sektör profesyonellerinin iş akışını kökten değiştiren bu ekosistem sayesinde:
- Arazi deneylerinden (SPT, MPM) gelen veriler saniyeler içinde analiz edilebilir.
- Eksik laboratuvar verileri durumunda literatür destekli (Azzouz, Skempton vb.) korelasyonlar üzerinden parametre atamaları yapılabilir.
- TBDY 2018 ile tam uyumlu sıvılaşma tahkikleri ve iksa projesi tasarım aşamaları, otomatik raporlama modülleriyle profesyonel birer çıktıya dönüştürülür.
Bu rehberde, bir geoteknik raporun mevzuata uygun olarak nasıl hazırlanması gerektiğini ve bu süreçte hata payını sıfıra indiren dijital mühendislik yaklaşımlarını detaylandıracağız.

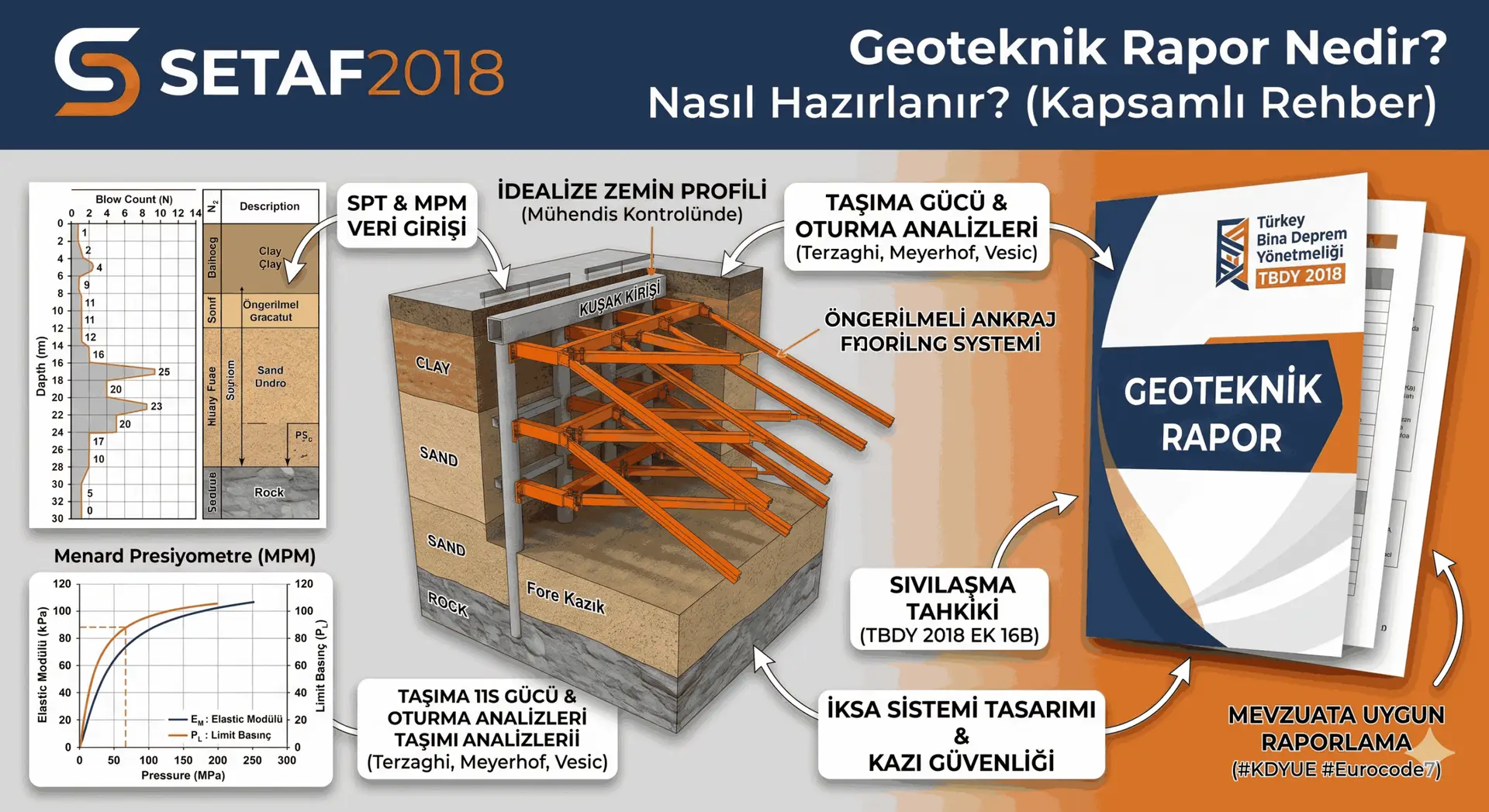

Geoteknik Raporun Temel Bileşenleri Nelerdir?
Bir geoteknik raporun başarısı, verilerin düzenli bir hiyerarşiyle sunulmasına ve mevzuata tam uyum sağlamasına bağlıdır. Bu süreçte SETAF2018, ham verilerin raporun ayrılmaz parçaları olan teknik bileşenlere dönüştürülmesini sağlayan dijital bir köprü görevi görür.
Proje ve İnceleme Alanı Bilgileri
Geoteknik değerlendirme raporunun giriş bölümü, projenin yasal ve konum bilgilerini net bir şekilde ortaya koymalıdır. SETAF2018‘in raporlama modülü, bu bilgilerin manuel olarak defalarca yazılması yerine merkezi bir sistemden yönetilmesine olanak tanır:
- Tanımlayıcı Bilgiler: Proje adı, müellif bilgileri, tapu kayıtları (ada, parsel, pafta) ve adres gibi detaylar sistemde bir kez tanımlandığında tüm rapor çıktılarına otomatik olarak işlenir.
- Yapısal Durum: Raporda inşa edilecek yapının yeni bir tasarım mı yoksa mevcut bir yapı mı olduğu belirtilmelidir; yazılım arayüzünde “Yapı Durumu” seçeneği ile bu ayrım kolayca yapılır.
- Görsel Kanıtlar: İnceleme alanına ait sondaj lokasyonları ve saha görselleri, yazılım içerisindeki “Resimler” sekmesi üzerinden raporun ilgili bölümlerine hızlıca dahil edilebilir.
Arazi Çalışmaları ve Deney Verileri (SPT, MPM, CPT)
Sahanın geoteknik karakterizasyonu, yerinde yapılan deneylerin hassasiyetiyle doğrudan ilişkilidir. Raporun bu bölümü, sahadan toplanan verilerin analitik bir özetini içermelidir:
- SPT (Standart Penetrasyon Testi): Sondaj kuyularından gelen darbe sayıları (N değerleri), SETAF2018’e derinlik bazlı profiller olarak girilir. Yazılım; şahmerdan verimi, tij uzunluğu ve kuyu çapı gibi düzeltme katsayılarını ($C_N, N_{60}, N_{1,60}$) otomatik olarak hesaplayarak rapor tablolarına işler.
- MPM (Menard Presiyometre Testi): Menard Modülü ($E_M$) ve Limit Basınç ($P_L$) verileri derinlik-profil bazlı olarak sisteme girilerek zeminin deformasyon özellikleri raporlanır.
- Veri Yönetimi: Sisteme sınırsız sayıda sondaj kuyusu ve arazi deneyi tanımlanabilir, bu veriler Excel formatında dışa aktarılarak geoteknik raporun eklerinde kullanılabilir.
İdealize Zemin Profili ve Parametre Seçimi
Geoteknik mühendisinin en önemli görevi, dağınık haldeki saha verilerinden tasarımı temsil eden bir “İdealize Zemin Profili” oluşturmaktır. SETAF2018, bu kritik aşamada mühendise gelişmiş araçlar sunar:
- Katman Tanımlama: Sondaj verileri ışığında sınırsız sayıda zemin ve kaya tabakası tanımlanabilir. Tabakaların üst ve alt kotları, drenaj koşulları ve konsolidasyon özellikleri belirlenerek idealize profil oluşturulur.
- Korelasyon Desteği: Laboratuvar verilerinin kısıtlı olduğu durumlarda yazılım; Skempton, Azzouz, Hardin ve Drnevich gibi literatürdeki otorite yöntemleri kullanarak $C_c, C_r, E_u$ ve $K_0$ gibi kritik parametreleri hesaplamanıza yardımcı olur.
- Görselleştirme: Oluşturulan idealize zemin kesitleri, yazılım tarafından otomatik olarak grafikleştirilir. Bu görseller .dwg formatında dışa aktarılarak geoteknik projelerin veya raporların içine profesyonel çizimler olarak eklenebilir.
Önemli Not: Saha verilerinden idealize profile geçiş süreci, geoteknik raporun kalitesini belirleyen en hassas noktadır. SETAF2018, bu geçişi dijitalleştirerek mühendislik yorumuna daha fazla vakit ayırmanızı sağlar.
Geoteknik Rapor Hazırlama Süreci: Adım Adım Mühendislik Yaklaşımı
Bir geoteknik raporun hazırlanması, sahadan toplanan ham verilerin mühendislik süzgecinden geçirilerek güvenli yapı parametrelerine dönüştürüldüğü bir süreçtir. SETAF2018, bu sürecin her adımında mühendise gelişmiş analiz ve hesaplama araçları sunarak raporun teknik derinliğini artırır.
Zemin Verilerinin Analizi ve Değerlendirilmesi
Raporun bu aşamasında, arazi ve laboratuvar çalışmaları sonucunda elde edilen veriler anlamlandırılır. SETAF2018 bu değerlendirme sürecini şu şekilde kolaylaştırır:
- Veri Entegrasyonu: Sisteme girilen SPT ve MPM profilleri üzerinden zemin tabakalarının mekanik özellikleri derinlik bazlı olarak analiz edilir.
- Korelasyonlarla Boşlukları Doldurma: Laboratuvar verisinin eksik olduğu katmanlarda; Skempton (1944), Azzouz (1976) veya Kulhawy ve Mayne (1990) gibi yöntemlerle ön konsolidasyon basıncı ($\sigma’_c$), sıkışma indisi ($C_c$) ve drenajsız kayma direnci ($S_u$) gibi kritik değerler tahmin edilebilir.
- İdealize Profil Oluşturma: Geoteknik mühendisinin en önemli görevi, sahadan gelen dağınık verileri anlamlandırarak tasarımı temsil eden bir “İdealize Zemin Profili” oluşturmaktır. SETAF2018, bu kritik aşamada mühendise tam kontrol ve esneklik sunar:
- Manuel Hassasiyet ve Kontrol: Geoteknik mühendisliğinde idealize kesit belirlemek üst düzey bir mühendislik yargısı gerektirir. Bu nedenle SETAF2018’de zemin profilleri, mühendis tarafından sondaj ve deney verileri ışığında manuel olarak tanımlanır. Mevcut teknolojide bu süreç tam otomatik yapılamasa da, yazılım bu verilerin dijital profile işlenmesini son derece kolaylaştırır.
- Gelecek Vizyonu (AI & Agentic Mühendislik): Geoteknik tasarımın geleceği, yapay zekanın sondaj, laboratuvar ve arazi deneylerini sentezleyerek en uygun profili önermesinde yatmaktadır. SETAF’ın vizyonu, bir gün bu verileri AI ile analiz edip idealize profilleri otomatik belirlemek ve “agentic” iş akışlarıyla bu modelleri yazılım içinde kendiliğinden oluşturmaktır.
- Görselleştirme ve Çizim: Kullanıcı tarafından tanımlanan bu idealize zemin kesitleri, yazılım tarafından otomatik olarak grafikleştirilir. Oluşturulan profesyonel görseller .dwg formatında dışa aktarılarak geoteknik projelerin veya raporların içine doğrudan eklenebilir.
Taşıma Gücü, Oturma ve Sıvılaşma Analizleri
Geoteknik raporun temelini oluşturan bu analizler, yapının stabilitesini doğrudan belgeler. SETAF2018, modern yöntemleri kullanarak bu hesapları otomatize eder:
- Taşıma Gücü Hesabı: Yüzeysel temeller için Terzaghi, Meyerhof ve Vesic yöntemleri; derin temeller (rijit kolonlar) için ise $\alpha$, $\beta$ ve $\lambda$ yöntemleri ile karakteristik ve tasarım taşıma güçleri hesaplanır.
- Oturma Analizi: Temel altındaki stress artışları dikkate alınarak ani (elastik) ve konsolidasyon oturmaları saptanır. Ayrıca zamana bağlı oturma grafikleri (t50, t90) otomatik olarak çizdirilir.
- Sıvılaşma Tahkiki: TBDY 2018 Ek 16B yöntemine göre sıvılaşma tetikleme analizi yapılır. İyileştirilmiş zeminlerde “Rijit Kolon Grubu Etkisi” dikkate alınarak sıvılaşma sonrası yüzey oturmaları raporlanır.
Kazı Güvenliği: İksa ve Şev Stabilitesi Analizleri
Derin kazı içeren projelerde geoteknik raporun en kritik bölümlerinden biri kazı güvenliğidir. SETAF2018, kapsamlı iksa yazılımı olarak proje çözümleri sunar:
- İksa Sistemleri Tasarımı: Fore kazıklı duvarlar, ankrajlı sistemler ve zemin çivili yapılar 3D olarak modellenebilir. Yazılım; moment, kesme kuvveti ve normal kuvvet diyagramlarını her inşaat aşaması için ayrı ayrı sunar.
- Ankraj ve Destek Kontrolü: Çelik halatlı ankrajların ve çelik boru desteklerin kapasite kontrolleri (ULS ve SLS) yönetmeliklere uygun olarak gerçekleştirilir.
- Şev Stabilitesi: Doğal yamaçların veya kazı şevlerinin stabilitesi OMS/Fellenius ve Bishop yöntemleri ile analiz edilir. Yazılım, en düşük güvenlik sayısını (FS) veren kritik kayma dairesini otomatik olarak optimize ederek bulur.
SETAF2018 ile hazırlanan bu analizler, manuel hesaplama risklerini ortadan kaldırarak raporunuzun mevzuata uygunluğunu ve mühendislik kalitesini en üst seviyeye taşır.
SETAF2018 ile Dijital Geoteknik Rapor Hazırlamanın Avantajları
Geleneksel yöntemlerle geoteknik rapor hazırlamak; verilerin manuel işlenmesi, farklı yazılımlar arasında veri transferi ve yönetmelik kontrollerinin elle yapılması nedeniyle hata payına açık ve zaman alıcı bir süreçtir. SETAF2018, tüm bu süreci uçtan uca dijitalleştirerek mühendislere güvenilir ve hızlı bir çalışma ortamı sunar.
Sondaj Verilerinden Otomatik Raporlama
Saha çalışmalarından elde edilen verilerin geoteknik bir rapora dönüştürülmesi süreci, SETAF2018’in sunduğu “tüm özellikler bir arada” stratejisiyle hız kazanır:
Geoteknik rapor, doğası gereği sadece analiz ve hesap sonuçlarından ibaret olmayıp, mühendisin araziyle ilgili teknik gözlemlerini ve özgün yorumlarını içermesi gereken bir belgedir. Klasik bir otomasyonun mühendislik yorumu barındıran bu süreci efektif bir şekilde yönetemeyeceği ilkesinden hareketle; SETAF2018’de raporun tamamını otomatik oluşturmak yerine, mühendise tam esneklik sağlayan bir metin editörü geliştirilmiştir. Yazılım içindeki bu araç sayesinde mühendisler; dışarıdan Word’e ihtiyaç duymadan kendi metinlerini yazabilir, yazılım içindeki hesap tablolarını ve görselleri hızlıca ekleyebilir veya dışarıdan resim aktarabilirler. Nihai rapor hazırlandıktan sonra, kolaylıkla Word veya PDF formatına aktarılarak profesyonel çıktı süreci tamamlanır.
- Veri Aktarımı: Arazi deneylerinden gelen SPT ve MPM profilleri sisteme girildikten sonra, yazılım bu verileri analiz tablolarına ve grafiklere otomatik olarak döker.

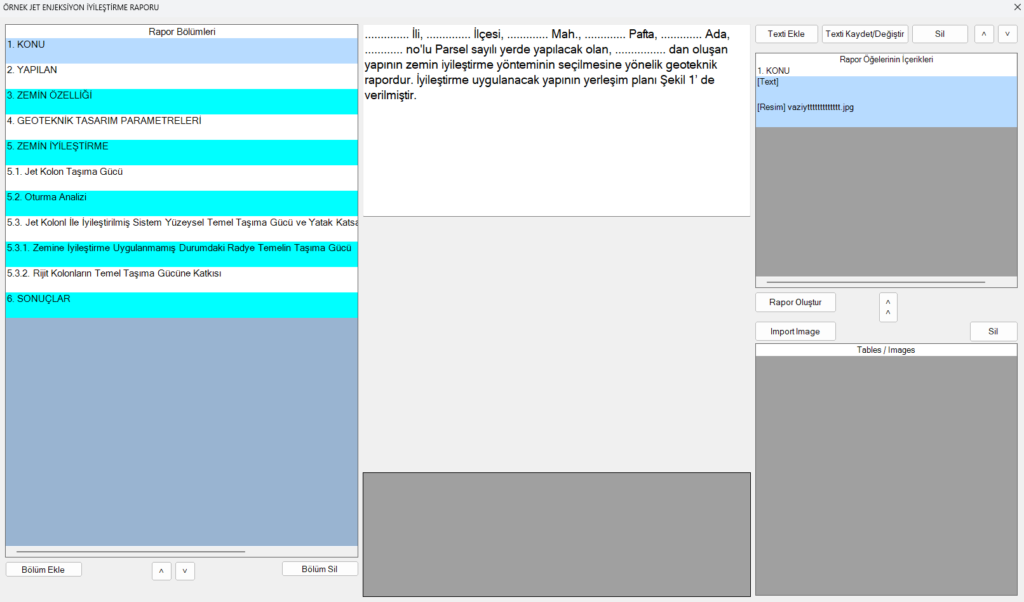

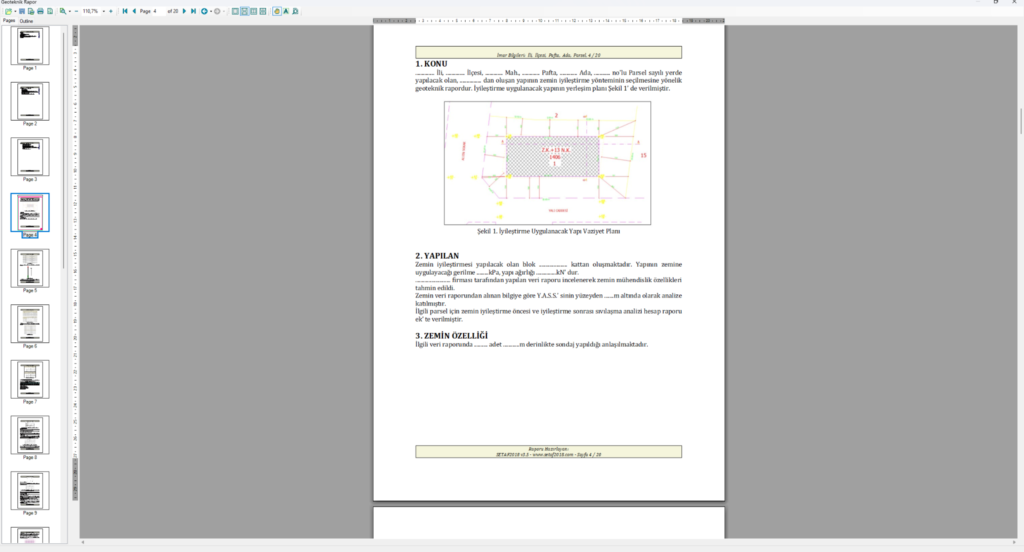

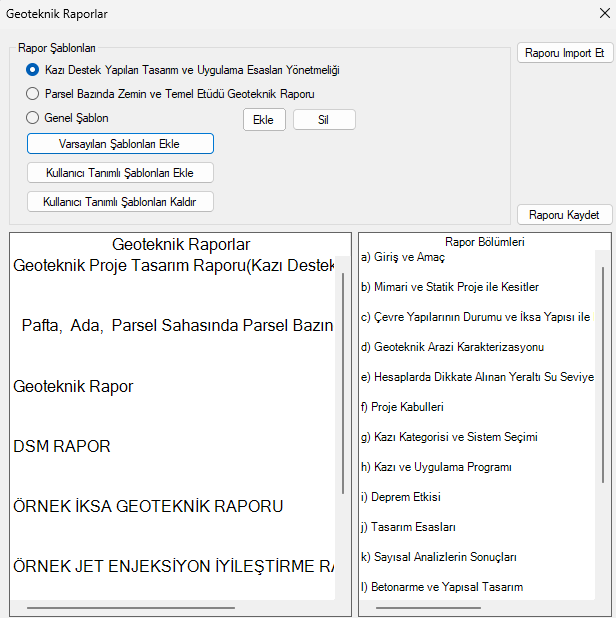

- Hazır Şablonlar: Yazılım içerisindeki “Geoteknik Raporlar” aracı; DSM, iksa sistemi, jet enjeksiyon, yüzeysel temel ve şev analizi gibi farklı uzmanlık alanları için hazır rapor şablonları sunar.
- Kişiselleştirme: Mühendisler hazır şablonlar üzerine kendi açıklayıcı metinlerini ekleyebilir, kurum logolarını yerleştirebilir ve analiz sonuçlarını içeren tabloları tek tuşla rapora dahil edebilirler.
TBDY 2018 ve Güncel Yönetmeliklerle Tam Uyumluluk
Mevzuata uygunluk, bir geoteknik raporun yasal geçerliliği için birincil şarttır. SETAF2018, güncel standartları algoritmalarına entegre ederek bu uyumu garanti altına alır:
- Deprem Yönetmeliği: Sıvılaşma analizleri, TBDY 2018 Ek 16B yöntemine göre hassasiyetle hesaplanır ve raporlanır.
- Betonarme Standartları: Kazıklı duvar ve temel sistemleri için gerekli olan donatılandırma işlemleri TS500 standartlarına göre otomatik olarak kontrol edilir.
- Şeffaf Hesaplama: “Lokal Raporlar” modülü, yapılan analizlerin tüm mühendislik denklemlerini ve çözüm adımlarını açık bir şekilde sunarak denetim makamlarının onay sürecini hızlandırır.
Analiz ve Çizimlerin Tek Platformda Entegrasyonu
Ayrı çizim programlarına duyulan ihtiyacı minimize eden SETAF2018, analiz ile görselleştirmeyi tek bir platformda birleştirir:
- Otomatik Kesit Üretimi: Tanımlanan zemin profilleri, temel geometrileri ve iksa sistemlerine ait detaylı kesitler yazılım tarafından anlık olarak oluşturulur.
- 3D Modelleme: İksa ve temel sistemleri 3 boyutlu arayüzde incelenebilir; deformasyonlar ve gerilme dağılımları görsel olarak analiz edilebilir.
- DWG Dışa Aktarım: Raporda kullanılacak idealize zemin profilleri, iksa uygulama projeleri ve kazıklı temel planları .dwg formatında dışa aktarılarak CAD tabanlı yazılımlarda son düzenlemelere hazır hale getirilir.
Özetle: SETAF2018, geoteknik mühendisini operasyonel veri girişinden kurtararak projeyi analiz etmeye ve profesyonel mühendislik önerileri sunmaya odaklanmasını sağlar.
Geoteknik Rapor Hazırlama Süreci Hakkında Sıkça Sorulan Sorular
1. Geoteknik rapor hazırlama süreci hangi mevzuata tabidir?
Türkiye’de geoteknik raporlar, Çevre, Şehircilik ve İklim Değişikliği Bakanlığı tarafından yayımlanan “Zemin ve Temel Etüdü Uygulama Esasları ve Rapor Formatı” (09.03.2019) ile Türkiye Bina Deprem Yönetmeliği (TBDY 2018) standartlarına uygun olarak hazırlanmak zorundadır.
2. Laboratuvar verileri yetersiz olduğunda geoteknik parametreler nasıl belirlenir?
Eksik laboratuvar verileri durumunda literatürde kabul görmüş korelasyonlardan faydalanılır. SETAF2018, bünyesinde barındırdığı Skempton, Azzouz, Nagaraj ve Murthy gibi otorite yöntemlerle; sıkışma indisi ($C_c$), drenajsız kayma direnci ($S_u$) ve ön konsolidasyon basıncı ($\sigma’_c$) gibi kritik parametreleri otomatik olarak hesaplamanıza olanak tanır.
3. Taşıma gücü hesabında SETAF2018 hangi yöntemleri destekler?
Yazılım, mühendislik pratiğinde en yaygın kullanılan yöntemleri kapsamlı bir şekilde sunar:
- Yüzeysel Temeller: Terzaghi, Meyerhof, Vesic ve Eurocode 7 yöntemleri.
- Derin Temeller (Kazıklar): $\alpha$ (Alpha), $\beta$ (Beta) ve $\lambda$ (Lambda) yöntemleri ile tekil ve grup kazık taşıma gücü analizleri.
4. Sıvılaşma analizi sonuçları raporda nasıl sunulmalıdır?
Sıvılaşma analizi, SPT verilerine dayalı olarak her tabaka için ayrı ayrı yapılmalı ve “Sıvılaşma Tetikleme Analizi” tablosu ile desteklenmelidir. SETAF2018, TBDY 2018 Ek 16B yöntemine göre yaptığı analizleri hem detaylı tablolar hem de derinlik-gerilme grafiklerini içeren profesyonel lokal raporlar halinde sunar.
5. İksa projesi ve şev stabilitesi analizleri raporun neresinde yer alır?
Derin kazı veya eğimli arazi içeren projelerde bu analizler raporun “Kazı Güvenliği ve Dayanma Yapıları” bölümünde sunulur. SETAF2018 ile oluşturulan iksa kesitleri, moment/kesme diyagramları ve Bishop/Fellenius yöntemlerine göre hesaplanan şev güvenlik sayıları (FS), doğrudan rapor şablonlarına entegre edilebilir.
6. SETAF2018 ile hazırlanan raporlar dışa aktarılabilir mi?
Evet. Yazılım içerisinde oluşturulan idealize zemin profilleri, temel planları ve iksa kesitleri .dwg formatında dışa aktarılarak CAD programlarında düzenlenebilir. Ayrıca hazırlanan tüm teknik raporlar PDF, Word veya Excel formatında kaydedilebilir.
7. Geoteknik raporlama otomasyonu mühendise ne kadar zaman kazandırır?
Geleneksel yöntemlerle günlerce sürebilen veri girişi, manuel hesaplama ve teknik çizim süreçleri; SETAF2018‘in entegre yapısı ve hazır rapor şablonları sayesinde birkaç saate iner. Bu da mühendisin sadece hesaplama değil, mühendislik yorumu ve güvenli tasarım üzerine odaklanmasını sağlar.
