Geoteknik mühendisliğinin eski yaklaşımı basitti. Uygun zemin bulunur. Temel sistemi seçilir. Proje tamamlanırdı.
Bugün ise özellikle büyük şehirlerde böyle bir lüksümüz yok. Artan yapı yoğunluğu, kentsel dönüşüm projeleri, sınırlı arsa seçenekleri ve karmaşık jeolojik koşullar nedeniyle mühendisler artık sağlam zemin aramıyor; zayıf zeminleri mühendislikle dönüştürüyor.
Bu dönüşümün merkezinde ise zemin güçlendirme yöntemleri yer alıyor.
- Jet grout.
- Deep Soil Mixing (DSM).
- Taş kolon sistemleri.
- Dinamik kompaksiyon uygulamaları.
- Ön yükleme ve düşey dren çözümleri.
Her biri farklı bir geoteknik probleme çözüm sunuyor.
Ancak uygulamada karşılaşılan en büyük hata, yöntemin seçimini yalnızca saha alışkanlıklarıyla yapmak oluyor.
Çünkü bir yöntemin daha önce başarılı olması, mevcut projede de en doğru seçenek olduğu anlamına gelmez.
Aynı zemin profili üzerinde farklı güçlendirme senaryoları birbirinden tamamen farklı sonuçlar üretebilir.
Bir yöntemde oturmalar kabul edilebilir seviyeye inerken, başka bir yöntemde maliyet gereksiz şekilde yükselebilir.
Bir çözüm taşıma kapasitesini artırırken, deprem performansı açısından beklenen katkıyı sağlayamayabilir.
Bu nedenle modern geoteknik mühendisliğinde soru artık “hangi yöntemi uygulayalım?” değildir.
Asıl soru şudur:
Bu proje için hangi zemin iyileştirme tekniği teknik olarak yeterli, ekonomik olarak mantıklı ve yönetmelik açısından savunulabilir sonuç üretir?
Bu sorunun cevabı da saha tecrübelerinden çok sayısal analizlerde saklıdır.
TBDY 2018 ile birlikte zemin davranışının, oturma performansının, sıvılaşma riskinin ve güçlendirme sonrası rijitlik değişimlerinin daha detaylı değerlendirilmesi gerekmektedir. Özellikle büyük ölçekli projelerde yöntem seçimi yalnızca uygulama kabiliyetiyle değil, mühendislik performansıyla da doğrulanmalıdır.
Nasıl ki Zemin Çivisi Hesabı ve Tasarım Esasları çalışmalarında yalnızca uygulama detaylarına bakmak yeterli olmuyorsa, zemin güçlendirme projelerinde de kolon çapını veya bağlayıcı miktarını belirlemek tek başına tasarım anlamına gelmez.
Gerçek mühendislik değeri, güçlendirme sonrası zeminin nasıl davranacağını öngörebilmektir.
SETAF2018’in yaklaşımı da tam olarak bu noktada farklılaşır. Program yalnızca bir zemin güçlendirme yöntemi seçmenize yardımcı olmaz.
Jet grout, DSM, taş kolon ve diğer iyileştirme alternatiflerinin zemin davranışına etkilerini tek proje dosyası içerisinde değerlendirebilmenizi sağlar.
Böylece mühendis yalnızca bir çözüm üretmez.
Farklı senaryoları karşılaştırabilir.
Optimizasyon yapabilir.
Ve kararını sayısal verilerle savunabilir.
Çünkü günümüzde başarılı zemin güçlendirme projeleri şantiyede değil, analiz modelinde kazanılmaktadır.
1. Zemin Güçlendirme Mühendisliği Nedir? (TBDY 2018 Perspektifi)
Zemin güçlendirme mühendisliği, mevcut zeminin taşıma ve deformasyon özelliklerini iyileştirmek amacıyla uygulanan geoteknik yöntemlerin bütününü ifade eder. Ancak uygulamada bu tanım çoğu zaman eksik kalır. Çünkü zemin iyileştirme yalnızca zayıf zemini daha güçlü hale getirmekten ibaret değildir.
Aslında amaç, yapının ihtiyaç duyduğu performansı zemine kazandırmaktır.
Bazı projelerde problem taşıma kapasitesidir.
Bazılarında aşırı oturma davranışıdır.
Bazılarında ise deprem sırasında ortaya çıkabilecek sıvılaşma riski belirleyici olur.
Bu nedenle modern geoteknik mühendisliğinde yöntem seçimi, yalnızca saha koşullarına göre değil; performans hedeflerine göre yapılmaktadır. TBDY 2018’in yaklaşımı da tam olarak bu noktaya odaklanır. Zemin davranışının deprem etkileri altında nasıl değişeceğini anlamadan yapılan bir iyileştirme tasarımı, çoğu zaman eksik bir mühendislik çözümü olarak kalır.
Taşıma Kapasitesi Yetersizliği ve Aşırı Oturma (Konsolidasyon) Sorunları
Birçok yapı projesinde ilk karşılaşılan problem zeminin taşıma kapasitesidir. Özellikle gevşek alüvyonlar, yumuşak kil tabakaları ve yüksek sıkışabilirliğe sahip zeminlerde temel yükleri altında aşırı deformasyonlar meydana gelebilir.
Ancak geoteknik mühendisliğinde taşıma gücü tek başına yeterli bir kriter değildir.
Bir temel teorik olarak güvenli olabilir.
Fakat yıllar içerisinde kabul edilemeyecek seviyede oturma yapabilir.
İşte bu noktada konsolidasyon davranışı devreye girer.
Özellikle yüksek su muhtevasına sahip kil zeminlerde boşluk suyu basıncının zamanla sönümlenmesi sonucu uzun dönem oturmalar oluşabilir. Bu durum yapı elemanlarında çatlaklara, servis yükleri altında performans kayıplarına ve kullanım problemlerine neden olabilir.
Bu nedenle günümüzde zemin iyileştirme projeleri yalnızca taşıma gücü artışı hedeflemez. Aynı zamanda toplam oturma ve diferansiyel oturma davranışını da kontrol altına almaya çalışır. Bir yöntemin başarılı sayılabilmesi için yalnızca temel gerilmelerini taşıması değil, yapı ömrü boyunca kabul edilebilir deformasyon seviyelerini koruyabilmesi gerekir.
Sismik Kabus: Deprem Sırasında Sıvılaşma Riski (SPT-N < 15 Kriteri)
Türkiye gibi yüksek deprem tehlikesine sahip ülkelerde zemin güçlendirme projelerinin en kritik motivasyonlarından biri de sıvılaşma riskidir.
Deprem sırasında gevşek, suya doygun ve düşük sıkılık derecesine sahip kumlu zeminler dayanımlarını önemli ölçüde kaybedebilir. Bu durumda zemin geçici olarak sıvı benzeri davranış göstermeye başlar ve yapıların taşıma sistemi ciddi şekilde etkilenebilir.
Özellikle düşük SPT-N değerleri, yüksek yeraltı su seviyesi ve genç alüvyon karakterindeki zeminler sıvılaşma açısından dikkatle değerlendirilmelidir. Bu nedenle TBDY 2018, sıvılaşma potansiyelinin detaylı şekilde incelenmesini ve gerekli görüldüğünde iyileştirme yöntemleriyle riskin azaltılmasını zorunlu kılmaktadır.
Bu noktada birçok mühendisin ilk refleksi yalnızca yöntemi seçmek olur.
Oysa daha kritik soru şudur:
Seçilen yöntem sıvılaşma riskini gerçekten kabul edilebilir seviyeye indiriyor mu?
Bu sorunun cevabı saha tecrübesinde değil, mühendislik analizlerinde bulunur. Nitekim sıvılaşma analizi excel yaklaşımlarından profesyonel geoteknik modellemelere geçişin temel nedeni de budur.
Güçlendirmenin Ana Amacı: Rijitlik Artışı, Geçirimsizlik ve Boşluk Suyu Basıncı Yönetimi
Bir zemin iyileştirme uygulamasının başarısı yalnızca kolon çapı, bağlayıcı miktarı veya uygulama metodu ile ölçülemez.
Asıl değerlendirilmesi gereken konu, güçlendirme sonrasında zeminin nasıl davrandığıdır.
Örneğin bir Jet Grout uygulaması yalnızca taşıma kapasitesini artırmaz. Aynı zamanda zeminin rijitliğini yükselterek oturma davranışını iyileştirir ve geçirimsizlik özelliği kazandırabilir.
DSM sistemleri zeminin mukavemetini artırırken deformasyon kontrolüne katkı sağlar.
Taş kolon uygulamaları ise hem rijitlik artışı hem de deprem sırasında boşluk suyu basıncının daha hızlı sönümlenmesi açısından önemli avantajlar sunabilir.
Dolayısıyla modern zemin güçlendirme mühendisliğinde amaç yalnızca zemini güçlendirmek değildir.
Amaç; taşıma gücü, oturma performansı, deprem davranışı ve drenaj özellikleri arasında optimum dengeyi kurabilmektir.
Bu nedenle günümüzde yöntem seçimi ampirik kabullerle değil, farklı senaryoların sayısal olarak karşılaştırılabildiği mühendislik modelleriyle yapılmaktadır. Çünkü doğru yöntem her zaman en güçlü yöntem değildir.
Doğru yöntem, projenin ihtiyaç duyduğu performansı en verimli şekilde sağlayan yöntemdir.

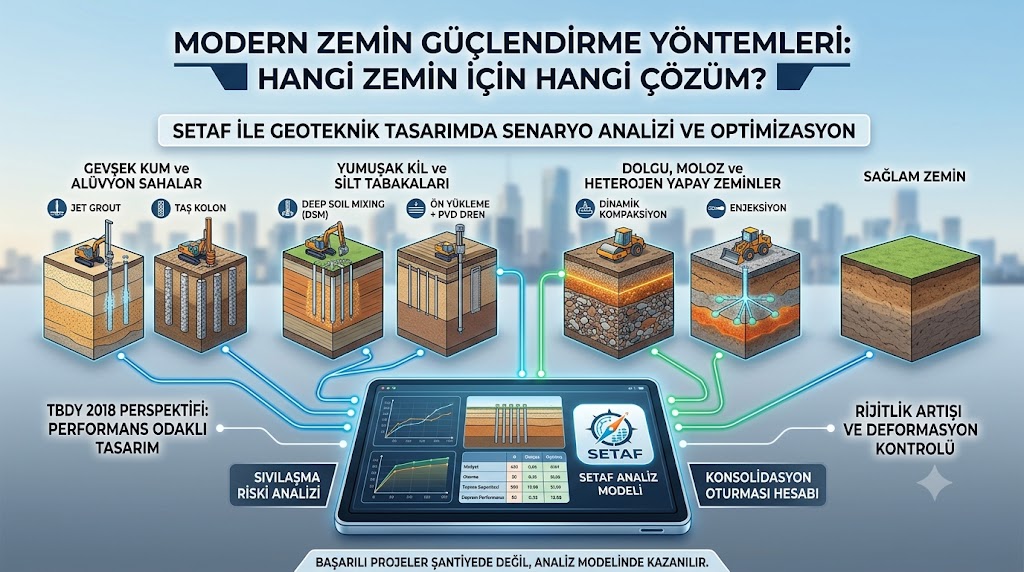

2. Hangi Zemin Tipine Hangi İyileştirme Yöntemi Uygulanır?
Zemin güçlendirme projelerinde en sık karşılaşılan yanlışlardan biri, başarılı olduğu bilinen bir yöntemin her projeye uygulanabileceğinin düşünülmesidir.
Oysa geoteknik mühendisliğinde “en iyi yöntem” diye bir kavram yoktur.
Doğru yöntem vardır.
Bir sahada son derece başarılı sonuç veren bir iyileştirme tekniği, başka bir projede gereksiz maliyet yaratabilir veya beklenen performansı sağlayamayabilir.
Bu nedenle modern zemin iyileştirme mühendisliği, yöntemi uygulamadan önce zemini anlamayı hedefler. Tane dağılımı, yeraltı su seviyesi, sıkılık derecesi, drenaj özellikleri, oturma potansiyeli ve deprem performansı birlikte değerlendirilmeden yapılan seçimler çoğu zaman optimum sonuç vermez.
Gerçek mühendislik değeri de burada ortaya çıkar.
Sorulması gereken soru “hangi yöntem daha güçlü?” değildir.
“Asıl problemim ne ve bunu en verimli şekilde hangi yöntem çözüyor?” sorusudur.
Gevşek Kum ve Alüvyon Sahalar (Taş Kolon, Jet Grout, DDK)
Gevşek kumlar ve genç alüvyonlar, özellikle deprem bölgelerinde en sık karşılaşılan problemli zemin gruplarından biridir. Bu tür zeminlerde temel sorun çoğu zaman düşük sıkılık derecesi, yüksek deformasyon potansiyeli ve sıvılaşma riskidir.
Bu nedenle seçilecek iyileştirme yönteminin yalnızca taşıma kapasitesini artırması yeterli değildir. Aynı zamanda deprem davranışını da iyileştirmesi gerekir.
Taş kolon uygulamaları bu tür sahalarda yaygın olarak tercih edilir. Kolonlar zemin içerisinde daha rijit bir taşıyıcı sistem oluştururken aynı zamanda drenaj elemanı gibi davranabilir. Özellikle deprem sırasında oluşan boşluk suyu basınçlarının daha hızlı sönümlenmesine katkı sağlayarak sıvılaşma riskinin azaltılmasına yardımcı olabilir.
Jet Grout uygulamaları ise daha yüksek rijitlik ihtiyacının bulunduğu projelerde öne çıkar. Yüksek dayanımlı kolonlar oluşturulabildiğinden hem taşıma gücü hem de oturma kontrolü açısından önemli avantajlar sağlayabilir. Ayrıca geçirimsizlik gerektiren projelerde de etkin çözümler sunar.
Dinamik kompaksiyon (DDK) ise geniş alanlarda ekonomik bir iyileştirme alternatifi olarak değerlendirilebilir. Özellikle dolgu sahaları veya gevşek granüler zeminlerde zeminin yoğunlaştırılması amacıyla tercih edilir.
Ancak bu yöntemlerin hiçbiri yalnızca saha alışkanlıklarına göre seçilmemelidir. Güçlendirme sonrası elde edilecek rijitlik artışı, oturma azalması ve deprem performansı mutlaka sayısal olarak değerlendirilmelidir.
Yumuşak Kil ve Silt Tabakaları (Deep Soil Mixing – DSM, Ön Yükleme + PVD Dren)
Yumuşak kil ve silt tabakalarında karşılaşılan temel problem sıvılaşmadan çok konsolidasyon ve uzun dönem deformasyon davranışıdır.
Bu tür zeminlerde yapı yükleri altında yıllarca devam eden oturmalar meydana gelebilir.
Özellikle yüksek su muhtevasına sahip düşük dayanımlı killerde temel sisteminin güvenli olması tek başına yeterli değildir. Yapının kullanım ömrü boyunca maruz kalacağı deformasyonların da kontrol altına alınması gerekir.
Bu nedenle Deep Soil Mixing (DSM) yöntemleri son yıllarda önemli ölçüde yaygınlaşmıştır. Çimento veya diğer bağlayıcıların zeminle karıştırılması sonucu oluşturulan kolonlar sayesinde hem dayanım hem de rijitlik artırılabilir. Böylece oturma miktarları önemli ölçüde azaltılabilir.
Alternatif olarak ön yükleme ve prefabrik düşey dren (PVD) sistemleri de tercih edilebilir. Bu yöntemde zeminin yıllar içerisinde yaşayacağı konsolidasyon süreci kontrollü şekilde hızlandırılır ve yapı inşa edilmeden önce büyük ölçüde tamamlanması sağlanır.
Buradaki kritik konu yöntem seçiminden çok performans tahminidir.
DSM mi?
Yoksa PVD destekli ön yükleme mi?
Bu sorunun cevabı ancak oturma analizleri, maliyet karşılaştırmaları ve proje süresi değerlendirmeleri birlikte yapıldığında ortaya çıkar.
Dolgu, Moloz ve Heterojen Yapay Zeminler (Dinamik Kompaksiyon, Enjeksiyon)
Geoteknik mühendisleri için en zor sahalardan biri de heterojen dolgu alanlarıdır.
Çünkü bu tür zeminlerde davranış çoğu zaman öngörülebilir değildir.
Aynı saha içerisinde moloz, kil, kum, beton parçaları ve farklı dolgu malzemeleri bir arada bulunabilir. Bu durum hem laboratuvar verilerinin yorumlanmasını hem de mühendislik analizlerini zorlaştırır.
Bu tür sahalarda sıklıkla dinamik kompaksiyon uygulamaları tercih edilir. Kontrollü darbelerle zemin sıkılaştırılarak daha homojen bir davranış elde edilmeye çalışılır.
Bunun yanı sıra çeşitli enjeksiyon teknikleri de kullanılabilir. Özellikle boşluklu yapıların bulunduğu sahalarda enjeksiyon yöntemleri ile zemin dayanımı artırılabilir ve oturma problemleri azaltılabilir.
Ancak heterojen sahalarda yöntem seçimi diğer zemin türlerine göre daha dikkatli yapılmalıdır. Çünkü aynı proje alanı içerisinde bile farklı bölgeler farklı iyileştirme ihtiyaçları gösterebilir.
Bu nedenle güncel geoteknik projelerde tek bir yönteme bağlı kalmak yerine farklı senaryoların modellenmesi giderek daha yaygın hale gelmektedir. Mühendisler artık yalnızca “hangi yöntemi uygulayalım?” sorusunu değil, “hangi yöntem bu proje için en optimum sonucu üretiyor?” sorusunu cevaplamaya çalışmaktadır.
3. Derinlemesine Teknik Analiz: Popüler Yöntemler ve Matematiksel Modelleri
Zemin güçlendirme yöntemlerini yalnızca uygulama başlıkları üzerinden değerlendirmek çoğu zaman yanıltıcıdır. Jet grout, DSM veya taş kolon gibi yöntemlerin her biri sahada benzer bir amaçla uygulanıyor gibi görünse de arka plandaki mekanik davranışları birbirinden oldukça farklıdır.
Bir yöntemde temel hedef zeminin dayanımını artırmak olabilir. Başka bir yöntemde rijitlik artışı daha kritik hale gelir. Bazı projelerde ise asıl amaç boşluk suyu basıncını kontrol etmek veya sıvılaşma sonrası deformasyonları azaltmaktır.
Bu nedenle yöntem seçimi yapılırken yalnızca “uygulanabilir mi?” sorusu yeterli değildir. Asıl cevaplanması gereken soru, seçilen yöntemin zemin davranışını hangi mekanizma ile iyileştirdiğidir.
Jet-Grouting (Jet Enjeksiyonu): Croce ve Stoel Korelasyonları ile Kolon Çapı Belirleme
Jet-grouting, yüksek basınçlı enjeksiyon akımı ile zeminin parçalanması, çimento esaslı bağlayıcı ile karıştırılması ve yerinde yüksek dayanımlı kolonlar oluşturulması prensibine dayanır. Özellikle taşıma kapasitesi artışı, oturma azaltımı ve geçirimsizlik ihtiyacının birlikte bulunduğu projelerde güçlü bir çözüm olarak öne çıkar.
Ancak jet grout tasarımı yalnızca kolon yerleşim planı çizmekten ibaret değildir. Kolon çapı, kolon dayanımı, bindirme oranı, enjeksiyon basıncı, çekme hızı, zemin tipi ve bağlayıcı miktarı birlikte değerlendirilmelidir. Bu parametrelerden herhangi biri yanlış kurgulandığında sahada hedeflenen çap veya dayanım değerlerine ulaşmak zorlaşabilir.
Bu noktada Croce ve Stoel korelasyonları gibi ampirik yaklaşımlar, ön tasarım aşamasında önemli referanslar sunar. Ancak bu korelasyonların doğru kullanılabilmesi için zemin sınıfı, tane dağılımı ve saha verilerinin dikkatle yorumlanması gerekir. Aksi halde tasarımda öngörülen kolon çapı ile sahada gerçekleşen kolon çapı arasında ciddi farklar oluşabilir.
Bu nedenle modern jet grout tasarımında amaç yalnızca teorik kolon çapı hesaplamak değildir. Kolonların temel altında oluşturduğu kompozit davranışı, gerilme aktarımını, oturma azaltma etkisini ve zemin rijitliğine katkısını birlikte değerlendirmektir.
Deep Soil Mixing (DSM): FHWA Standartlarında Bağlayıcı Oranı ve Karışım Tasarımı
Deep Soil Mixing, zeminin yerinde bağlayıcılarla karıştırılarak daha dayanımlı ve daha rijit bir kompozit malzeme haline getirilmesi prensibine dayanır. Özellikle yumuşak kil, silt ve yüksek sıkışabilirliğe sahip zeminlerde taşıma gücü ve oturma performansını iyileştirmek amacıyla kullanılır.
DSM tasarımında en kritik konulardan biri bağlayıcı oranıdır. Çimento veya benzeri bağlayıcı miktarı artırıldıkça kolon dayanımı yükselir; ancak bu artış her zaman ekonomik olarak optimum çözüm anlamına gelmez. Gereğinden fazla bağlayıcı kullanımı maliyeti yükseltirken, yetersiz bağlayıcı oranı hedeflenen dayanım ve rijitlik değerlerine ulaşılmasını engelleyebilir.
FHWA yaklaşımı, DSM uygulamalarında saha koşullarının, laboratuvar karışım deneylerinin ve tasarım dayanımlarının birlikte değerlendirilmesi gerektiğini vurgular. Çünkü DSM kolonlarının davranışı yalnızca kullanılan bağlayıcı miktarına değil; zeminin doğal su muhtevasına, organik madde oranına, plastisite özelliklerine ve karışım kalitesine de bağlıdır.
Bu nedenle profesyonel bir deep soil mixing hesabı, bağlayıcı oranını tek başına belirleyen basit bir tabloyla sınırlı kalmamalıdır. Tasarım; kolon geometrisi, kolon aralığı, alan değiştirme oranı, kompozit zemin rijitliği ve uzun dönem oturma davranışı ile birlikte değerlendirilmelidir.
Taş Kolon (Vibro-Flotasyon): Prizmatik Yayılış ve Deprem Anı Drenaj Kapasitesi Hesabı
Taş kolon uygulamaları, özellikle gevşek granüler zeminlerde ve düşük drenaj kapasitesine sahip sahalarda sık kullanılan iyileştirme yöntemlerinden biridir. Sistem, zemin içerisine yerleştirilen yüksek drenaj kapasiteli ve daha rijit granüler kolonlar aracılığıyla hem taşıma kapasitesini artırır hem de deformasyon davranışını iyileştirir.
Taş kolonların en önemli avantajlarından biri, deprem sırasında oluşabilecek boşluk suyu basınçlarının daha hızlı sönümlenmesine katkı sağlamasıdır. Bu nedenle sıvılaşma riski bulunan sahalarda yalnızca taşıyıcı eleman olarak değil, aynı zamanda drenaj mekanizmasının bir parçası olarak değerlendirilir.
Tasarım sürecinde kolon çapı, kolon aralığı, yerleşim paterni, alan değiştirme oranı ve kolon-zemin rijitlik oranı birlikte ele alınmalıdır. Prizmatik yayılış yaklaşımı, kolonların zemin içerisindeki yük paylaşımını ve gerilme dağılımını değerlendirmek için kullanılan önemli modellerden biridir.
Ancak burada kritik nokta şudur: Taş kolon tasarımı yalnızca “kaç metre aralıkla kolon yapalım?” sorusuna cevap vermez. Aynı zamanda güçlendirilmiş zeminin oturma performansını, drenaj kapasitesini, deprem anındaki davranışını ve temel altındaki gerilme dağılımını da analiz etmek gerekir.
Bu nedenle taş kolon uygulamalarında başarılı bir tasarım, saha tecrübesi ile sayısal doğrulamanın birlikte çalıştığı bir mühendislik süreci gerektirir.
4. Güçlendirilmiş Zeminlerin Davranışı: “Rijit Kolon Grubu” Etkisi
Zemin güçlendirme projelerinde en sık yapılan hatalardan biri, iyileştirme elemanlarını bağımsız taşıyıcılar olarak değerlendirmektir.
Oysa sahaya yerleştirilen bir jet grout kolonu, DSM kolonu veya taş kolon uygulaması tek başına çalışan bir yapı elemanı değildir.
Asıl davranış, kolon ile çevresindeki doğal zeminin birlikte oluşturduğu kompozit sistem içerisinde ortaya çıkar.
Başka bir ifadeyle, güçlendirme tamamlandıktan sonra artık ortada yalnızca zemin veya yalnızca kolon yoktur.
Yeni bir mühendislik malzemesi vardır.
Bu kompozit yapı; farklı rijitliklere sahip malzemelerin birlikte çalıştığı, yükleri yeniden dağıttığı ve deformasyon davranışını değiştirdiği karmaşık bir sistemdir.
Bu nedenle modern geoteknik mühendisliğinde tasarım yalnızca kolon çapı veya kolon aralığı belirlemekten ibaret değildir. Asıl amaç, güçlendirme sonrasında oluşacak yeni zemin davranışını doğru tahmin etmektir.
İşte bu noktada klasik hesap tabloları yetersiz kalmaya başlar.
Çünkü bir Excel şablosu kolonların oluşturduğu kompozit bloğun gerilme dağılımını, rijitlik geçişlerini veya yük transfer mekanizmalarını gerçekçi şekilde modelleyemez.
Modern geoteknik analiz yaklaşımı ise zemini ve iyileştirme elemanlarını tek bir sistem olarak değerlendirir.
Mindlin-Geddes Denklemleri ile Tabakalar Arası Gerilme Aktarımı
Bir temel yükü zemine aktarıldığında oluşan gerilmeler yalnızca yüzeyde kalmaz.
Bu gerilmeler derinliğe doğru yayılır ve farklı tabakalar arasında yeniden dağıtılır.
Güçlendirme kolonlarının bulunduğu sahalarda ise bu süreç çok daha karmaşık hale gelir.
Çünkü artık yükler homojen bir zemin ortamında ilerlememektedir.
Daha rijit kolonlar ile daha deformasyon yapabilen doğal zemin birlikte çalışmaktadır.
Bu nedenle yüklerin hangi oranda kolonlara, hangi oranda çevre zemine aktarıldığını anlamak kritik önem taşır.
Mindlin-Geddes yaklaşımı bu noktada önemli bir teorik altyapı sunar. Temel yüklerinden kaynaklanan gerilme yayılımının farklı derinliklerde nasıl dağıldığını incelemeye imkan verir ve güçlendirme sonrası gerilme transfer mekanizmasının anlaşılmasına yardımcı olur.
Özellikle jet grout ve DSM projelerinde kolon yerleşim düzeni, kolon çapı ve rijitlik oranları değiştikçe gerilme dağılımı da değişmeye başlar.
Bu nedenle profesyonel tasarımlarda yalnızca kolon dayanımına değil, kolon-zemin etkileşimine de odaklanılır.
Çünkü iyi bir güçlendirme tasarımı, en yüksek dayanımı sağlayan sistem değil; yükleri en verimli şekilde dağıtan sistemdir.
Güçlendirilmiş Zeminde Temel Ani ve Konsolidasyon Oturması Analizi
Bir zemin iyileştirme projesinin başarısı çoğu zaman taşıma gücü ile değil, oturma performansı ile ölçülür.
Temel teorik olarak güvenli olabilir.
Ancak kabul edilemeyecek seviyede oturma yapıyorsa proje hedeflerine ulaşılmış sayılmaz.
Bu nedenle güçlendirme sonrası davranışın değerlendirilmesinde ani oturma ve konsolidasyon oturması analizleri kritik rol oynar.
Ani oturma, yükleme sonrasında kısa süre içerisinde meydana gelen elastik deformasyonları ifade eder. Özellikle granüler zeminlerde ve rijit kolon sistemlerinde önemli hale gelir.
Konsolidasyon oturması ise daha çok kil ve silt gibi ince daneli zeminlerde ortaya çıkar. Boşluk suyu basıncının zamanla sönümlenmesi sonucu oluşur ve yıllar boyunca devam edebilir.
İşte güçlendirme yöntemlerinin gerçek değeri burada ortaya çıkar.
Jet grout kolonları zemin rijitliğini artırarak ani oturmaları azaltabilir.
DSM sistemleri hem dayanım hem de deformasyon performansına katkı sağlayabilir.
Taş kolon uygulamaları ise yük paylaşımını değiştirirken drenaj özellikleri sayesinde konsolidasyon sürecini iyileştirebilir.
Ancak hangi yöntemin daha başarılı olacağı projeden projeye değişir.
Bu nedenle modern geoteknik mühendisliğinde mühendisler artık tek bir çözüm üzerinden ilerlemek yerine farklı senaryoları karşılaştırmaktadır.
Örneğin bir projede önce taş kolon senaryosu oluşturulabilir.
Elde edilen oturma değerleri yeterli görülmezse Jet Grout alternatifine geçilebilir.
Ardından DSM çözümü değerlendirilerek maliyet-performans optimizasyonu yapılabilir.
SETAF2018’in en önemli avantajlarından biri de burada ortaya çıkar.
Farklı güçlendirme alternatiflerinin aynı proje dosyası içerisinde değerlendirilmesine olanak sağlayarak mühendisin yalnızca hesap yapmasını değil, mühendislik kararı vermesini de kolaylaştırır.
Çünkü zemin güçlendirme projelerinde asıl başarı, bir yöntemi uygulamak değil; doğru yöntemi seçmektir.
5. Küresel Yazılımlar Karşılaştırması: Günlük Proje Pratiğinde Hangisi Önde?
Geoteknik mühendisliği yazılımları karşılaştırılırken çoğu zaman yanlış bir soru sorulur:
“Hangi program daha güçlü?”
Oysa gerçek hayatta daha önemli olan soru şudur:
“Hangi program benim projemi en verimli şekilde çözüyor?”
Çünkü her proje aynı seviyede modelleme derinliği gerektirmez.
Bir metro tüneli.
Bir nükleer tesis.
Bir mega altyapı yatırımı.
Elbette ileri düzey sonlu elemanlar analizleri gerektirebilir.
Ancak geoteknik proje ofislerinin günlük iş yüküne bakıldığında tablo farklıdır.
Konut projeleri.
Ticari yapılar.
Hastaneler.
Eğitim yapıları.
Oteller.
Endüstriyel tesisler.
İksa projeleri.
Temel tasarımları.
Şev stabilitesi çalışmaları.
Zemin iyileştirme projeleri.
Sektörde yürütülen çalışmaların büyük bölümü bu kategoriler içerisinde yer alır.
Bu projelerde mühendisin temel ihtiyacı günler süren modelleme çalışmaları değil, güvenilir sonuçlara hızlı şekilde ulaşabilmektir.
İşte bu nedenle son yıllarda geoteknik mühendisliği yazılımlarında iki farklı yaklaşım ortaya çıkmıştır.
Bir tarafta sonlu elemanlar yaklaşımını merkeze alan PLAXIS ve MIDAS gibi platformlar yer alırken, diğer tarafta günlük proje pratiğine odaklanan entegre mühendislik ekosistemleri bulunmaktadır.
Klasik FEM Yazılımları (PLAXIS, MIDAS) vs. SETAF2018
PLAXIS ve MIDAS gibi yazılımlar geoteknik mühendisliğinin en önemli araçları arasında yer almaktadır.
Özellikle;
- İleri düzey deformasyon analizleri,
- Karmaşık yapı-zemin etkileşimleri,
- Araştırma projeleri,
- Tünel ve özel mühendislik uygulamaları,
- Nonlineer davranış modellemeleri
gibi alanlarda son derece güçlü yetenekler sunarlar.
Bu noktada amaç bu yazılımların değerini sorgulamak değildir.
Ancak her proje de bir doktora tezi değildir.
Bir geoteknik mühendisi çoğu zaman gün içerisinde farklı alternatifleri karşılaştırmak zorundadır.
Örneğin aynı proje için;
Önce taş kolon çözümü değerlendirilir. Yeterli görülmezse DSM senaryosu oluşturulur.
Maliyet yükselirse Jet Grout alternatifi incelenir. Ardından farklı kolon çapları veya yerleşim düzenleri test edilir. Bu tür optimizasyon süreçlerinde model kurma süresi çoğu zaman hesap süresinden daha uzun hale gelir.
İşte günlük proje pratiğinde kritik fark burada ortaya çıkar.
SETAF2018, standart yapı projelerinin büyük bölümünü oluşturan uygulamalar için geliştirilmiş entegre bir geoteknik mühendisliği ekosistemi sunar. Geoteknik karşılaştırma çalışmalarında da görüldüğü üzere program; hızlı ön tasarım, günlük proje pratiğine uygunluk, raporlama ve tek dosya yönetimi gibi kriterlerde güçlü şekilde konumlanmaktadır. Özellikle şev stabilitesi, kazı destek yapıları, temel sistemleri ve zemin iyileştirme analizlerinin aynı çalışma ortamı içerisinde yönetilebilmesi önemli bir operasyonel avantaj sağlamaktadır.
Bu yaklaşımın en önemli avantajlarından biri farklı mühendislik problemlerinin birbirinden kopuk yazılımlar yerine tek bir proje yapısı içerisinde çözülebilmesidir.
Örneğin bir sahada önce zemin iyileştirme senaryosu oluşturulabilir.
Ardından güçlendirme sonrası oturma davranışı incelenebilir. Sonrasında temel sistemi analiz edilebilir. Gerekirse şev stabilitesi veya kazı destek yapıları değerlendirmeleri aynı proje kapsamında sürdürülebilir. Mühendis sürekli olarak farklı programlar arasında veri taşımak zorunda kalmaz.
Bu da yalnızca zaman kazandırmaz. Aynı zamanda hata riskini de azaltır.
Özellikle geoteknik proje ofislerinde teslim tarihleri yaklaştığında en büyük maliyet çoğu zaman işlemci gücü değil, mühendislik zamanıdır.
Bu nedenle günümüzde başarılı proje ekipleri yalnızca en gelişmiş analiz aracını değil, en verimli mühendislik iş akışını da aramaktadır.
SETAF2018’in yaklaşımı tam olarak bu noktada farklılaşır.
Amaç sonlu elemanlar yazılımlarının yerine geçmek değildir.
Amaç, standart yapıların büyük çoğunluğunu oluşturan günlük projelerde mühendisin ihtiyaç duyduğu analizleri, raporları, çizimleri ve optimizasyon süreçlerini tek bir mühendislik ortamında yönetebilmektir.
Çünkü çoğu projede asıl rekabet daha karmaşık analiz yapmak değil, doğru analizi daha verimli yapabilmektir.
6. SETAF2018 Zemin İyileştirme Modülü Mühendise Ne Sunar?
Zemin iyileştirme projelerinde mühendislerin karşılaştığı en büyük problem aslında hesap yapmak değildir.
Doğru veriyi toplamak, farklı senaryoları karşılaştırmak, zemin modelini oluşturmak, sonuçları doğrulamak ve tüm süreci raporlayabilmektir.
Özellikle büyük projelerde onlarca sondaj kuyusu, yüzlerce laboratuvar sonucu ve farklı güçlendirme alternatifleri aynı anda değerlendirilmek zorunda kalabilir. Bu noktada mühendislik sürecinin verimli yönetilmesi, kullanılan yöntemin kendisi kadar önemli hale gelir.
SETAF2018 zemin iyileştirme modülü tam da bu ihtiyaca cevap vermek üzere geliştirilmiştir.
Program yalnızca bir hesap aracı olarak çalışmaz.
Saha verilerinin değerlendirilmesinden başlayarak korelasyon analizleri, zemin modellemesi, güçlendirme tasarımı, oturma hesapları, raporlama ve proje çıktılarının oluşturulmasına kadar uzanan bütünleşik bir geoteknik çalışma ortamı sunar.
Tek Tıkla Korelasyon Hesabı ve Yerinde (In-situ) Test Entegrasyonu
Her geoteknik mühendis bilir ki iyi bir model, iyi bir veriyle başlar.
Ancak uygulamada veriler çoğu zaman farklı kaynaklardan gelir.
SPT sonuçları.
Presiyometre deneyleri.
CPT verileri.
Laboratuvar raporları.
Arazi gözlemleri.
Bunların tamamının tek tek değerlendirilmesi ve mühendislik parametrelerine dönüştürülmesi ciddi zaman gerektirebilir.
Üstelik farklı mühendisler aynı veri setinden farklı sonuçlar üretebilir.
SETAF2018 bu süreci sistematik hale getirir.
Program içerisinde yer alan korelasyon altyapıları sayesinde arazi deneylerinden elde edilen veriler daha hızlı şekilde mühendislik parametrelerine dönüştürülebilir. Böylece mühendis zamanını veri dönüştürmeye değil, veriyi yorumlamaya ayırabilir.
Özellikle farklı zemin iyileştirme senaryolarının değerlendirildiği projelerde bu yaklaşım önemli bir verimlilik avantajı sağlar.
Akıllı Seviye Dönüşümü ve Otomatik Zemin Tabakalanma Modellemesi
Zemin iyileştirme projelerinde en çok zaman alan işlerden biri de zemin profilinin oluşturulmasıdır.
Kağıt üzerinde birkaç tabaka gibi görünen bir saha, gerçek hayatta oldukça karmaşık olabilir.
Farklı sondaj kuyuları arasında seviye değişimleri bulunabilir.
Yeraltı su seviyesi değişebilir.
Tabaka süreksizlikleri görülebilir.
Dolgu ve doğal zemin geçişleri ortaya çıkabilir.
Bu verilerin manuel olarak modellenmesi hem zaman alıcıdır hem de hata riskini artırır.
SETAF2018’in güçlü yönlerinden biri, zemin verilerini yalnızca tablo olarak saklamaması, aynı zamanda bunları mühendislik modeline dönüştürebilmesidir.
Böylece farklı sondajlardan gelen veriler daha tutarlı şekilde değerlendirilebilir, tabaka geçişleri daha net görülebilir ve güçlendirme alternatifleri daha gerçekçi zemin modelleri üzerinde test edilebilir.
Özellikle Jet Grout, DSM ve taş kolon gibi yöntemlerin karşılaştırıldığı optimizasyon çalışmalarında bu özellik ciddi avantaj sağlar.
Çünkü mühendis aynı veri seti üzerinde farklı senaryoları yeniden modellemek yerine doğrudan analiz aşamasına geçebilir.
Excel Kullanıcılarını Kıskandıran Özellik: Tüm Denklemleri Açık Gösteren Şeffaf Raporlama
Geoteknik yazılımların en sık eleştirilen yönlerinden biri, sonuçları göstermelerine rağmen hesap sürecini yeterince açıklamamalarıdır.
Birçok program güvenlik katsayısını verir.
Oturma miktarını verir.
Kolon çapını önerir.
Ancak bu sonucun hangi varsayımlar ve hangi hesap adımları ile elde edildiği çoğu zaman görünmez.
Bu durum özellikle proje müellifleri, yapı denetim firmaları ve resmi kurum incelemeleri açısından önemli bir sorun oluşturabilir.
Çünkü mühendislikte güven yalnızca sonuca değil, sonuca ulaşma yöntemine dayanır.
SETAF2018’in en güçlü taraflarından biri de bu şeffaflık yaklaşımıdır.
Program, yalnızca sonuç üretmekle kalmaz; hesap süreçlerini ve kullanılan mühendislik yaklaşımlarını detaylı raporlar içerisinde görünür hale getirir.
Bu yaklaşım özellikle Excel kullanıcılarının alışık olduğu kontrol edilebilirlik hissini korurken, manuel hesapların yarattığı hata risklerini ortadan kaldırır.
Bir mühendis yalnızca sonuca bakmak zorunda kalmaz.
İsterse hesap adımlarını inceleyebilir.
Varsayımları kontrol edebilir.
Sonuçları teknik olarak savunabilir.
İşte bu nedenle SETAF2018’in raporlama yaklaşımı yalnızca bir çıktı üretme aracı değildir.
Aynı zamanda proje teslimlerini, teknik denetimleri ve kurumsal onay süreçlerini kolaylaştıran bir mühendislik güvence mekanizmasıdır.
Sonuçta iyi bir geoteknik yazılım yalnızca hesap yapmamalıdır.
Mühendisin yaptığı hesabı açıklayabilmelidir.
7. Sonuç: Doğru Teşhis, Kusursuz Analiz ve SETAF Güvencesi
Zemin güçlendirme projelerinde başarı, yalnızca doğru yöntemi seçmekten değil; seçilen yöntemin taşıma kapasitesine, oturma davranışına ve deprem performansına etkisini doğru analiz etmekten geçer.
Jet Grout, DSM, taş kolon veya diğer iyileştirme teknikleri ancak doğru mühendislik modeliyle değerlendirildiğinde gerçek değerini ortaya koyar.
SETAF2018; zemin verilerinden sayısal analizlere, güçlendirme senaryolarından detaylı raporlamaya kadar tüm süreci tek bir geoteknik ekosistem içerisinde yönetmenizi sağlar.
Zemin güçlendirme yöntemleri projelendirirken tahminlerle veya karmaşık iş akışlarıyla vakit kaybetmeyin. TBDY 2018 ve Eurocode 7 uyumlu analiz altyapısıyla çalışan SETAF2018’i inceleyin, farklı güçlendirme alternatiflerini karşılaştırın ve projelerinizi daha hızlı, daha şeffaf ve daha güvenilir şekilde yönetin.
