İnşaat mühendisliği ve geoteknik tasarımın en kritik ara yüzlerinden biri olan zemin yatak katsayısı hesabı, bir yapının statik yükleri altında zeminin sergilediği elastik direnci sayısal bir modele dönüştürme işlemidir. Statik analiz programlarında üst yapıdan gelen yüklerin zemine aktarılmasını sağlayan “yay” sabitini temsil eden bu parametre, temel-zemin etkileşiminin gerçekçi bir şekilde simüle edilmesi için hayati önem taşır. Ancak mühendislik pratiğinde yatak katsayısı, sadece basit bir yük/çökme oranı değil; zeminin cinsinden temelin geometrisine, yükleme süresinden komşu temel etkileşimlerine kadar pek çok değişkene bağlı dinamik bir değerdir. Geleneksel yaklaşımlar genellikle tek bir sabit üzerinden ilerlerken, modern geoteknik mühendisliği bu karmaşık veriyi doğrulamak için gelişmiş dijital araçlara ihtiyaç duyar.
Bu noktada mühendislerin iş akışını profesyonelleştiren SETAF2018 geoteknik analiz yazılımı, geoteknik verilerin statik projelere veri sağlayacak şekilde işlenmesini sağlayan kapsamlı bir yazılım çözümü sunar. Yazılım, klasik ampirik formüllerin ötesine geçerek şu fonksiyonları gerçekleştirir:
- Çok Boyutlu Yaklaşım: Sadece yüzeysel temellerde değil, derin temellerde (kazıklarda) çevre ve uç direnci için ayrı yatak katsayılarını otomatik olarak belirler.
- İleri Düzey Analiz: Vesic denklemi veya elastik oturma analizlerinden geri hesaplama yöntemiyle en gerçekçi katsayıları üretir.
- Entegrasyon ve Görselleştirme: Elde edilen verileri saniyeler içinde Excel veya .dwg formatına aktararak statik proje müellifinin doğrudan kullanabileceği bir teknik dökümana dönüştürür.
Zemin yatak katsayısının doğru belirlenmemesi, yapıda beklenmedik çatlaklara veya ekonomik olmayan temel tasarımlarına yol açabilir. Bu rehberde, teorik Winkler modelinden başlayarak zemin yatak katsayısı hesabı yöntemlerini ve bu sürecin SETAF2018 ekosisteminde nasıl bir “mühendislik çıktısına” dönüştüğünü teknik detaylarıyla inceleyeceğiz.
Zemin Yatak Katsayısı ($k_{s}$) Nedir ve Mühendislik Tasarımındaki Rolü
Zemin yatak katsayısı, temel mühendisliğinde yapı ile zemin arasındaki temas yüzeyinde oluşan basıncın, o noktada meydana gelen çökmeye oranı olarak tanımlanır. Statik projelerde temelin esnekliğini ve zeminin tepkisini modellemek için kullanılan bu katsayı, yapının yükler altında nasıl davranacağını belirleyen temel parametrelerden biridir. SETAF2018, bu katsayının sadece bir sayı olarak kalmamasını sağlar; onu sahadan gelen sondaj ve oturma verileriyle harmanlayarak mühendislik analizlerine dahil eder.

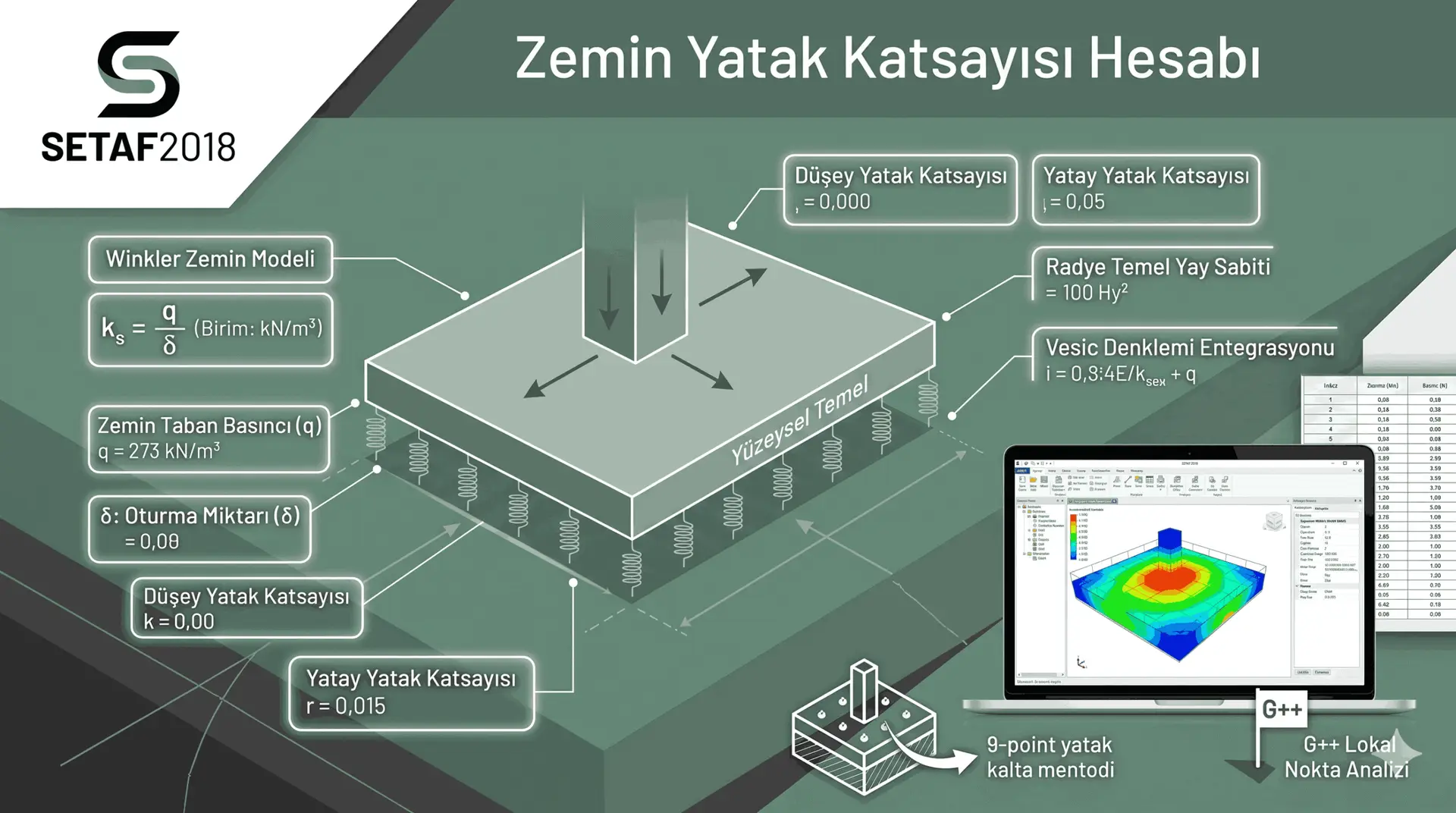

Winkler Zemin Modeli ve Yay Parametresi İlişkisi
Mühendislik tasarımında en yaygın kullanılan yaklaşım olan Winkler Zemin Modeli, zemini birbirinden bağımsız çalışan doğrusal elastik yaylar dizisi olarak kabul eder.
- Modelin Mantığı: Temel altına yerleştirilen bu hayali yaylar, üst yapıdan gelen her bir birim yüke karşı zeminin gösterdiği direnci temsil eder.
- Bağımsızlık İlkesi: Winkler modelinde bir yaya gelen yükün sadece o yayda deformasyon oluşturduğu, komşu yayları etkilemediği varsayılır.
- SETAF2018 Katkısı: Yazılım, bu teorik yaklaşımı “Yatak Katsayısı Analizi” sekmesinde somutlaştırarak, farklı temel tipleri için en uygun yay sabitlerini elastik oturma hesaplarından yola çıkarak belirler.
Yatak Katsayısının Birimi ve Temel-Zemin Etkileşimi
Zemin yatak katsayısının matematiksel ifadesi ve birimi, onun fiziksel doğasını anlamak için kritiktir.
- Matematiksel Formül: Temel formülasyon $k_s = q / \delta$ şeklindedir; burada $q$ uygulanan basıncı, $\delta$ ise oluşan oturma miktarını ifade eder.
- Birim Tanımı: Birim alana düşen kuvvetin uzunluğa bölünmesiyle elde edilen birim genellikle kN/m³ veya t/m³ olarak ifade edilir.
- Etkileşim Dinamiği: Yatak katsayısı sanılanın aksine zeminin saf bir özelliği değildir; temelin boyutuna, gömme derinliğine ve yükleme tipine göre değişkenlik gösterir. SETAF2018, kullanıcıya “Yüzeysel Temel Hesap Yöntemi” alanında bu etkileşimi elastik okumalardan mı yoksa plaka taşıma deneyinden mi hesaplayacağını seçme opsiyonu sunarak hassas bir veri elde edilmesini sağlar.
Zemin yatak katsayısının doğru kurgulanması, statik analiz programlarına girilen “yay çarpanı” değerlerinin gerçekçi olmasını sağlar. SETAF2018’in bu hesaplamaları nasıl raporladığını görmek için bir sonraki bölümdeki yöntemleri inceleyebilirsiniz.
Yatak Katsayısı Hesaplama Yöntemleri
Mühendislik uygulamalarında yatak katsayısının belirlenmesi için deneysel, ampirik ve analitik olmak üzere farklı yaklaşımlar mevcuttur. SETAF2018, bu yöntemlerin birçoğunu entegre ederek mühendisin elindeki veri setine göre en güvenilir sonucu elde etmesini sağlar.
Plaka Yükleme Deneyi (Deneysel Yaklaşım)
Doğrudan arazide yapılan plaka yükleme deneyi, yatak katsayısını belirlemenin en geleneksel yoludur.
- Uygulama: Genellikle $30 \times 30$ cm boyutlarındaki rijit bir plakaya kademeli yük uygulanarak zemindeki çökme miktarı ölçülür.
- SETAF2018 Entegrasyonu: Yazılımın “Yatak Katsayısı” sekmesinde, plaka taşıma deneyinden elde edilen veriler doğrudan giriş olarak kullanılabilir.
- Ölçek Etkisi: Yazılım, plaka boyutları ile gerçek temel boyutları arasındaki farkı dengelemek için gerekli düzeltmeleri hesaplamalara dahil eder.
Taşıma Gücüne Dayalı Ampirik Hesaplamalar (Klasik Yöntem)
Yeterli deney verisinin bulunmadığı durumlarda, zeminin güvenli taşıma gücünden yola çıkılarak yaklaşık değerler hesaplanır.
- Kabul: Genellikle yatak katsayısı, zeminin emniyetli taşıma gücünün belirli bir oturma miktarına (örneğin 2.5 cm) bölünmesiyle tahmin edilir.
- Analiz Desteği: SETAF2018, Terzaghi, Meyerhof ve Vesic yöntemlerini kullanarak hesapladığı taşıma gücü değerlerini bu ampirik yaklaşımlar için baz veri olarak sunar.
Vesic Denklemi ile Yatak Katsayısı Belirleme
Elastisite teorisine dayanan Vesic yöntemi, yatak katsayısını zeminin elastisite modülü ve temelin rijitliği ile ilişkilendirir.
- Yöntem: Bu yaklaşımda yatak katsayısı; zeminin elastisite modülü ($E_s$), Poisson oranı ($\nu$), temelin genişliği ve rijitliğine bağlı bir fonksiyon olarak hesaplanır.
- Otomasyon: SETAF2018 içerisinde “Vesic (Elastisite Teorisi)” seçeneği seçilerek, tanımlanan zemin malzemesi özelliklerinden yola çıkılarak otomatik hesaplama yapılabilir.
Oturma Analizi Sonuçlarından Geri Hesaplama Yöntemi
Modern geoteknik yazılımların sunduğu en hassas yöntemlerden biri, gerçek yükleme altındaki oturma tahminlerinden katsayı üretmektir.
- Hesap Akışı: Temele etkiyen gerçek net basınç ($q_{net}$), yazılım tarafından hesaplanan toplam oturma miktarına ($\sum S$) bölünür.
- Hassasiyet: Bu yöntem, zemindeki tabakalaşmayı, yeraltı su seviyesini ve temelin gerçek geometrisini dikkate aldığı için ampirik yöntemlere göre daha gerçekçi sonuçlar verir.
- SETAF2018 Fonksiyonu: Yazılımın “Elastik Oturmalardan Hesapla” opsiyonu, her bir oturma noktası için lokal yatak katsayılarını saniyeler içinde tabloya döker.
Farklı hesaplama yöntemleri kullanılarak elde edilen yatak katsayısı değerleri, SETAF2018‘in analiz özeti tablolarında karşılaştırmalı olarak sunulur ve Excel formatında statik proje ekibine raporlanabilir.
SETAF2018 ile Hassas Yatak Katsayısı Analizi
Geoteknik ve statik tasarım arasındaki en önemli veri transferi olan yatak katsayısı, SETAF2018 içerisinde sadece bir girdi değil, karmaşık zemin-yapı etkileşiminin bir sonucu olarak ele alınır. Yazılım, mühendise farklı temel tipleri ve yükleme koşulları için özelleşmiş alt modüller sunarak, statik analiz programlarına (SAP2000, ETABS, ideCAD, STA4CAD, Probina vb.) aktarılacak en hassas “yay” değerlerini üretir.
Yüzeysel Temellerde Düşey Yatak Katsayısı Hesabı
Yüzeysel temeller için zemin yatak katsayısı hesabı, temelin rijitliği ve zeminin tabakalı yapısı dikkate alınarak gerçekleştirilir. SETAF2018, “Yatak Katsayısı” sekmesinde bu süreci üç farklı yaklaşımla yönetmenize imkan tanır:
- Elastik Oturmalardan Hesaplama: SETAF2018, temelin geometrik merkezinden geçen eksen üzerinde, merkez noktası dahil olmak üzere toplam 9 ayrı noktada analiz gerçekleştirir. Yazılım, bu noktalardaki taban basınçlarını hesaplanan toplam oturma değerlerine ($\sum S$) bölerek, temelin kenarından geometrik merkezine kadar olan tüm bölge için gerçekçi yatak katsayıları üretir. Bu dinamik yaklaşım, zemindeki yeraltı su seviyesi ve çoklu tabaka etkilerini her bir nokta için doğrudan hesaba katar.
- Vesic (Elastisite Teorisi) Yöntemi: Temel boyutları ($B, L$), zeminin elastisite modülü ($E_s$) ve Poisson oranı ($\nu$) arasındaki ilişkiyi kullanarak analitik bir çözüm sunar.
- Plaka Taşıma Deneyinden Dönüşüm: Arazide yapılan deney verileri girildiğinde, yazılım plaka boyutu ile gerçek temel boyutu arasındaki ölçek farkını otomatik olarak normalize eder.
- Lokalizasyon ve Görselleştirme: “Yenile” butonu ile temel-zemin kesiti üzerinde oturma miktarlarına göre değişen yatak katsayısı dağılımı görselleştirilebilir ve bu veriler Excel formatında raporlanabilir.
Derin Temellerde (Kazıklarda) Çevre ve Uç Direnci Yatak Katsayıları
Radye temellerin rijit kolonlar (kazıklar) ile desteklendiği sistemlerde, tek bir yatak katsayısı kullanmak zemin davranışını temsil etmekte yetersiz kalır. SETAF2018, derin temeller için bu parametreyi bileşenlerine ayırır:
- Çevre Direnci Yatak Katsayısı ($k_{vs}$): Kazık gövdesi ile zemin arasındaki sürtünme direncini temsil eden yay katsayısıdır. Yazılım, kazığın geçtiği her bir zemin tabakasının kayma modülünü ve kazık geometrisini dikkate alarak bu değeri hesaplar.
- Uç Direnci Yatak Katsayısı ($k_{vp}$): Kazık ucunun oturduğu tabakadaki basınç-oturma ilişkisini modellemek için kullanılır.
- Grup Etkisi Entegrasyonu: Kazıkların birbirine olan mesafesi ($S_x, S_y$) ve grup verimi ($E_g$) dikkate alınarak, tüm sistemin eşdeğer yatak katsayısı “Analiz Özeti” tablolarında sunulur.
Yatay Yatak Katsayısı Hesabı ve İksa Tasarımı
Derin kazıların desteklenmesi için hazırlanan iksa projesi çalışmalarında, dayanma yapısının arkasındaki zeminin yataydaki esnekliği en kritik tasarım verisidir. SETAF2018, yatay zemin tepkisini şu yöntemlerle analiz eder:
- Gelişmiş Hesap Yöntemleri: Yatay yatak katsayılarının belirlenmesinde literatürdeki en güvenilir yöntemlerden olan Schmitt ve Chadeisson metotlarını kullanır.
- İnşaat Aşamalarına Göre Değişim: Kazı destek duvarı analizlerinde (fore kazık, ankrajlı perde vb.), her bir kazı kademesi ve destek (ankraj/strut) seviyesi için değişen yatay zemin basınçları ve yatak katsayıları hesaplanır.
- Deformasyon Kontrolü: Yazılım, hesaplanan yatay yatak katsayılarını kullanarak “Deformasyon + Etkiler” diyagramlarını oluşturur. Bu sayede mühendis, iksa sisteminin yatayda ne kadar deplasman yapacağını ve zemin yaylarının bu hareketi ne ölçüde sönümlediğini 2D/3D olarak görebilir.
SETAF2018‘in sunduğu bu detaylı analiz çıktıları, statik projelerde kullanılan “yay çarpanı” kabullerini varsayımdan çıkarıp, yerinde zemin verisine dayanan teknik bir gerçekliğe dönüştürür
Statik Analiz Programlarında Yatak Katsayısı Çarpanı Kullanımı
Geoteknik rapor ile statik proje arasındaki en kritik veri köprüsü olan yatak katsayısı, statik analiz programlarına (SAP2000, ETABS, ideCAD vb.) genellikle bir “çarpan” veya “yay sabiti” olarak aktarılır. Ancak zemin heterojen bir yapıya sahip olduğu için, tüm temel altına tek bir sabit değer atamak çoğu zaman gerçekçi sonuçlar vermez. SETAF2018, bu noktada mühendise temelin farklı bölgeleri için özelleşmiş veriler sunarak statik modelin doğruluğunu artırır.
Radye Temellerde Farklı Zemin Katmanları İçin Lokal Tanımlamalar
Büyük alanlı radye temellerde, temelin bir ucu sert bir kile otururken diğer ucu gevşek bir kuma rastlayabilir. Bu durum, temel altında farklı oturma miktarlarına ve dolayısıyla farklı yatak katsayılarına yol açar.
- Lokal Nokta Analizi: SETAF2018 içerisinde kullanılan “G++” butonu ile radye temelin kritik noktalarına (köşeler, geometrik merkez vb.) spesifik oturma noktaları eklenebilir.
- Noktasal Katsayı Üretimi: Yazılım, her bir nokta için o bölgedeki zemin profilini ve stress artışını dikkate alarak lokal yatak katsayıları hesaplar.
- Statik Programa Aktarım: Bu lokal değerler, statik analiz programlarında radye temel “kabuk” (shell) elemanlarına farklı yatak katsayısı çarpanları olarak tanımlanarak, temelde oluşacak gerçek moment ve kesme kuvveti dağılımı elde edilir.
Çoklu Eşlenik Winkler Yay Yöntemi
Klasik Winkler modeli yayların birbirinden bağımsız olduğunu varsaysa da, gerçekte zemin sürekli bir ortamdır ve bir noktadaki çökme komşu bölgeleri de etkiler.
- Geri Hesaplama Hassasiyeti: SETAF2018, elastik oturma analizlerinden yola çıkarak “Geri Hesaplama” yöntemiyle yatak katsayısı belirlediği için, komşu tabakaların ve temellerin birbirine olan etkisini (stres soğanlarının çakışması vb.) hesaplamalarına dahil eder.
- Esnek Temel Tasarımı: Yazılımın sunduğu “Oturma Miktarlarına Göre Yatak Katsayısı” çizimi, temelin merkezinden kenarlarına doğru değişen yay rijitliklerini görselleştirir.
- Model Doğrulama: Mühendis, yazılımdan aldığı bu değişken katsayıları kullanarak statik analiz programında “Çoklu Yay” (Multiple Spring) tanımlaması yapabilir. Bu sayede, radye temelin esnekliği ile zeminin değişken direnci arasındaki denge en doğru şekilde modellenmiş olur.
SETAF2018‘in sunduğu bu detaylı veriler, statik projelerde “güvenli tarafta kalmak” adına yapılan aşırı kapasite artırımlarının önüne geçerek daha ekonomik ve teknik açıdan daha tutarlı çözümler üretilmesini sağlar.
Geoteknik Yazılımlarda Otomasyonun Önemi: SETAF vs. Manuel Hesaplama
Geleneksel yöntemlerle yapılan manuel geoteknik hesaplamalar, özellikle çok sayıda sondaj verisi ve karmaşık tabakalaşma içeren projelerde hem hata riskini artırır hem de ciddi bir zaman kaybına yol açar. SETAF2018, geoteknik mühendisliği süreçlerini bir otomasyon ekosistemine taşıyarak manuel hesaplamalardaki subjektif yorum hatalarını ve operasyonel yükü ortadan kaldırır.
Karmaşık Zemin Profillerinde Otomatik Parametre Atama
Karmaşık zemin yapılarında manuel olarak her bir tabaka için yatak katsayısı ve taşıma gücü hesaplamak, mühendisin üzerinde büyük bir yük oluşturur. SETAF2018 bu süreci dijitalleştirerek şu avantajları sunar:
- Sınırsız Veri Yönetimi: Yazılım, sınırsız sayıda sondaj kuyusu ve zemin tabakası tanımlanmasına olanak tanıyarak en karmaşık arazi profillerini bile hatasız modeller.
- Akıllı Korelasyon Entegrasyonu: Eksik laboratuvar verileri durumunda literatürde kabul görmüş yöntemleri (Skempton, Azzouz vb.) kullanarak mekanik özellikleri saniyeler içinde hesaplar ve sisteme aktarır.
- Dinamik Güncelleme: Malzeme özelliklerinde yapılan tek bir değişiklik, tüm taşıma gücü, oturma ve yatak katsayısı analizlerine anlık olarak yansıtılır.
- Hassas Nokta Analizi: “G++” fonksiyonu ile temelin istenilen noktalarına eklenen oturma noktaları sayesinde, değişken zemin profilleri üzerinde lokal yatak katsayıları otomatik olarak belirlenir.
Raporlama Otomasyonu ve Yönetmelik Uyumu
Manuel rapor hazırlama süreci; tabloların oluşturulması, grafiklerin çizilmesi ve denklemlerin kontrol edilmesi gibi hata payı yüksek adımlar içerir. SETAF2018, raporlama aşamasını bir çıktı mekanizmasına dönüştürür:
- Standartlara Tam Uyum: Yazılım; TBDY 2018, TS500 ve Eurocode 7 gibi güncel yönetmeliklere tam uyumlu algoritmalarla çalışır, böylece hesaplamaların yasal geçerliliği korunur.
- Otomatik Çıktı Üretimi: Analiz sonuçlarını içeren mühendislik tabloları ve temel-zemin etkileşimini gösteren grafikler tek tuşla raporlara dahil edilir.
- Lokal ve Genel Raporlama: Kullanılan tüm denklemleri şeffaf bir şekilde gösteren “Lokal Raporlar” ile projenin bütününe dair kapsamlı “Genel Raporlar” saniyeler içinde oluşturulur.
- DWG ve Excel Entegrasyonu: Hesaplanan veriler ve çizimler .dwg veya Excel formatında dışa aktarılarak statik proje ekipleriyle hatasız veri paylaşımı sağlanır.
Zemin Yatak Katsayısı Hesabı Hakkında Sıkça Sorulan Sorular
1. Zemin yatak katsayısı ($k_s$) tam olarak nedir?
Zemin yatak katsayısı, temel tabanındaki birim alana düşen basıncın, o basınç altında meydana gelen çökmeye (oturmaya) oranıdır. Genellikle kN/m³ birimiyle ifade edilir ve statik analizlerde zemini temsil eden yayların rijitliğini belirlemek için kullanılır.
2. Yatak katsayısı sadece zemine bağlı bir sabit midir?
Hayır, yatak katsayısı sanılanın aksine sadece zemin cinsine bağlı değildir. Temelin boyutları (genişlik/uzunluk), gömme derinliği, temelin rijitliği ve yükleme tipi bu katsayıyı doğrudan değiştirir. Bu nedenle SETAF2018, her temel geometrisi için özel oturma hesabı yaparak bu katsayıyı dinamik olarak belirler.
3. Statik programlarda kullanılan “yatak katsayısı çarpanı” ne zaman değiştirilmelidir?
Eğer radye temeliniz farklı zemin katmanları üzerine oturuyorsa (örneğin bir kısım kil, bir kısım kum), temel altındaki yay sabitleri aynı kalmamalıdır. SETAF2018 üzerindeki “G++” butonu ile farklı noktalardan yatak katsayısı alabilir ve statik modelinizde lokal çarpanlar tanımlayarak daha gerçekçi sonuçlar elde edebilirsiniz.
4. Vesic denklemi ile klasik yük/oturma oranı arasındaki fark nedir?
Klasik yöntem ($k_s = q/\delta$), doğrudan oturma değerine odaklanırken; Vesic yöntemi zeminin elastisite modülü, Poisson oranı ve temelin eğilme rijitliği arasındaki ilişkiyi temel alan analitik bir yaklaşımdır. SETAF2018, “Yüzeysel Temel Hesap Yöntemi” kısmında bu iki yöntem arasında seçim yapmanıza olanak tanır.
5. Kazıklı temellerde (derin temellerde) yatak katsayısı nasıl hesaplanır?
Kazıklı sistemlerde tek bir katsayı yeterli değildir. SETAF2018, kazıklar için çevre direnci ($k_{vs}$) ve uç direnci ($k_{vp}$) yatak katsayılarını ayrı ayrı hesaplar. Bu ayrım, kazıklı radye temellerin statik analizinde kazıkların yük paylaşımını doğru modellemek için kritiktir.
6. İksa tasarımı için yatay yatak katsayısı neden önemlidir?
Derin kazılarda dayanma duvarının arkasındaki zemin direnci, yatay yatak katsayısı ile modellenir. SETAF2018; Schmitt ve Chadeisson gibi ileri düzey yöntemleri kullanarak yataydaki zemin tepkisini belirler ve iksa sisteminde oluşacak deformasyonları bu katsayılar üzerinden hesaplar.
7. SETAF2018 sonuçlarını statik projeye nasıl aktarabilirim?
Yazılım tarafından hesaplanan tüm yatak katsayıları, temel altındaki oturma dağılımını gösteren detaylı tablolar ve grafiklerle sunulur. Bu verileri Excel formatında dışa aktararak statik raporlarınıza ekleyebilir veya .dwg formatındaki çizimleri doğrudan projelerinizde altlık olarak kullanabilirsiniz.
8. Geoteknik mühendisinden alınan yatak katsayısı ile yapılan statik hesaplarda neden temel çökme değeri mühendisin hesapladığı temel oturmasına göre çok küçük kalıyor?
Türkiye’de gördüğümüz en büyük hata geoteknik raporda yatak katsayısnının literatürdeki 30cm plaka için verilen yatak katsayısı değerlerinin alınıp, bu değerlerin Temlin gerçek boyutlarına göre düzeltilmemesinden kaynaklanmaktadır. SETAF’da yatak katsayısı oturmalara göre belirnirse. bu ğerlerle statik hesap yapıldığında, temel oturma değerleriyle, statik hesap sonucu bulunan temel çökme değerlerinin birbirine yaklaştığı ve farkın azaldığı görülecektir.
