Jet grout testleri, geoteknik tasarımın teorik kabullerini sahadaki reel verilerle buluşturan, projenin yapısal güvenliği için kritik öneme sahip parametrik bir doğrulama sürecidir. Tasarım aşamasında öngörülen kolon çapı ve dayanım değerlerinin sahada kurulan “soilcrete” yapısı ile örtüşmesi, sadece bir uygulama başarısı değil, aynı zamanda TBDY 2018 gibi uluslararası ve yerel yönetmeliklere uyumun bir zorunluluğudur. Mühendislik pratiğinde, enjeksiyon basıncı, nozzle çapı ve kinetik enerji gibi değişkenlerin kontrolüyle elde edilen kolonların, hedef geoteknik performansı karşılayıp karşılamadığı ancak sistemli bir kalite kontrol süreciyle teyit edilebilir.
Geoteknik mühendislerinin bu karmaşık veri trafiğini yönetmesi ve saha testlerinden gelen ham sonuçları anlamlı analizlere dönüştürmesi çoğu zaman manuel hesaplama yükü nedeniyle riskli ve zaman alıcı olabilmektedir. SETAF2018, tam bu noktada mühendisler için geliştirilmiş ileri seviye bir yazılım çözümü olarak devreye girer. Yazılım, jet grout uygulamalarından elde edilen verileri dijital bir ekosisteme taşıyarak şu kritik avantajları sunar:
- Veri-Analiz Entegrasyonu: Saha testlerinden elde edilen tek eksenli basınç dayanımı ($q_u$) verilerini doğrudan sisteme işleyerek, zemine özgü elastisite modülü ($E_{dm}$) ve kayma direnci ($S_{dm}$) gibi parametreleri literatür destekli korelasyonlarla saniyeler içinde hesaplar.
- Dijital Modelleme: Püskürtme tipine (JET1, JET2, JET3) ve su-çimento oranına göre oluşturulan kolonları, analiz arayüzünde gerçeğe en yakın şekilde modeller.
- Otomatik Raporlama: Karmaşık test sonuçlarını, yönetmelik standartlarına uygun profesyonel geoteknik raporlara ve metraj tablolarına tek tuşla dönüştürerek mühendisin üzerindeki operasyonel yükü minimize eder.
Bu rehberde, jet grout kolonlarının performansını ölçen temel test yöntemlerini ve bu yöntemlerden gelen verilerin geoteknik tasarımda nasıl bir dijital ikize dönüştürüleceğini teknik derinliğiyle inceleyeceğiz.
Jet Grout Kalite Kontrolü Neden Hayatidir?
Jet grout uygulamaları, zemin parametrelerinin yüksek değişkenlik gösterdiği dinamik ortamlarda gerçekleştirilir. Laboratuvar ortamında hazırlanan tasarımın, yerinde (in-situ) aynı performansı sergileyeceğinden emin olmanın tek yolu, sistematik bir kalite kontrol mekanizmasıdır. Kalite kontrol süreci, mühendislik tasarımının kağıt üzerindeki bir varsayımdan, güvenli bir yapısal temele dönüşmesini sağlar.
Tasarım Kabullerinin Saha Doğrulaması
Geoteknik tasarım süreci; sondaj verileri, SPT profilleri ve laboratuvar deneylerinden elde edilen veriler ışığında yapılan kabullerle başlar. Ancak jet grout yöntemiyle oluşturulan soilcrete (çimentolu zemin) yapısının nihai özellikleri, uygulama sırasındaki spesifik parametrelere sıkı sıkıya bağlıdır:
- Parametrik Uyumluluk: Tasarımda öngörülen taşıma gücü ve elastisite modülü gibi mekanik özellikler, sahadaki nozzle çapı, rotasyon hızı ve enjeksiyon basıncı gibi uygulama değişkenleriyle doğrudan ilişkilidir.
- Analiz Girdilerinin Güncellenmesi: Saha testlerinden (örneğin karot alımı veya tek eksenli basınç testi) gelen reel sonuçlar, SETAF2018 gibi yazılımlar kullanılarak tasarım modeline geri beslenmelidir. Bu sayede, başlangıçtaki teorik kabuller yerini sahada doğrulanmış mühendislik verilerine bırakır.
- Korelasyon Doğruluğu: Literatürde yer alan $q_u$ (serbest basınç dayanımı) bazlı korelasyonlar, saha testleriyle teyit edildiğinde zemin iyileştirme modelinin güvenilirliği artar.
Kolon Süreksizliği ve Hatalı İmalat Riskleri
Jet grout imalatında karşılaşılan en büyük risklerden biri, kolonun zemin içerisinde sürekliliğini kaybetmesi veya hedeflenen geometriye ulaşamamasıdır. Kalite kontrol testleri, bu görünmez riskleri dijital ortamda görünür kılar:
- Geometrik Sapmalar: Zemindeki yeraltı suyu akış hızı veya tabakaların heterojen yapısı, “boyun yapma” (necking) veya kolon çapında daralma gibi yapısal kusurlara yol açabilir. Kalite kontrol aşamasındaki kolon çap ölçümleri, bu sapmaların SETAF2018 arazi tanımlamalarında doğru modellenmesini sağlar.
- Süreklilik Problemleri: PIT (Pile Integrity Test) gibi süreklilik deneyleri, kolon boyunca oluşabilecek segregasyonları veya çatlakları tespit etmek için kritiktir. Süreksiz bir kolon grubu, yapısal yükleri taşıyamayacağı gibi “Rijit Kolon Grubu Etkisi” analizlerini de geçersiz kılar.
- İmalat Kusurlarının Raporlanması: Hatalı imalatın zamanında tespiti, hem maliyet artışını önler hem de yönetmeliklere (TBDY 2018 vb.) uygun, güvenli bir raporlama sürecine imkan tanır. SETAF2018 üzerinden oluşturulan yerel ve genel raporlar, bu denetim sürecini dijital kayıt altına alarak mühendisin sorumluluğunu teknik verilerle destekler.
Bu imalat verileri ve test sonuçları, manuel hesaplama risklerini ortadan kaldıran SETAF2018 ekosisteminde saniyeler içinde işlenerek projenizin dijital ikizine entegre edilebilir.

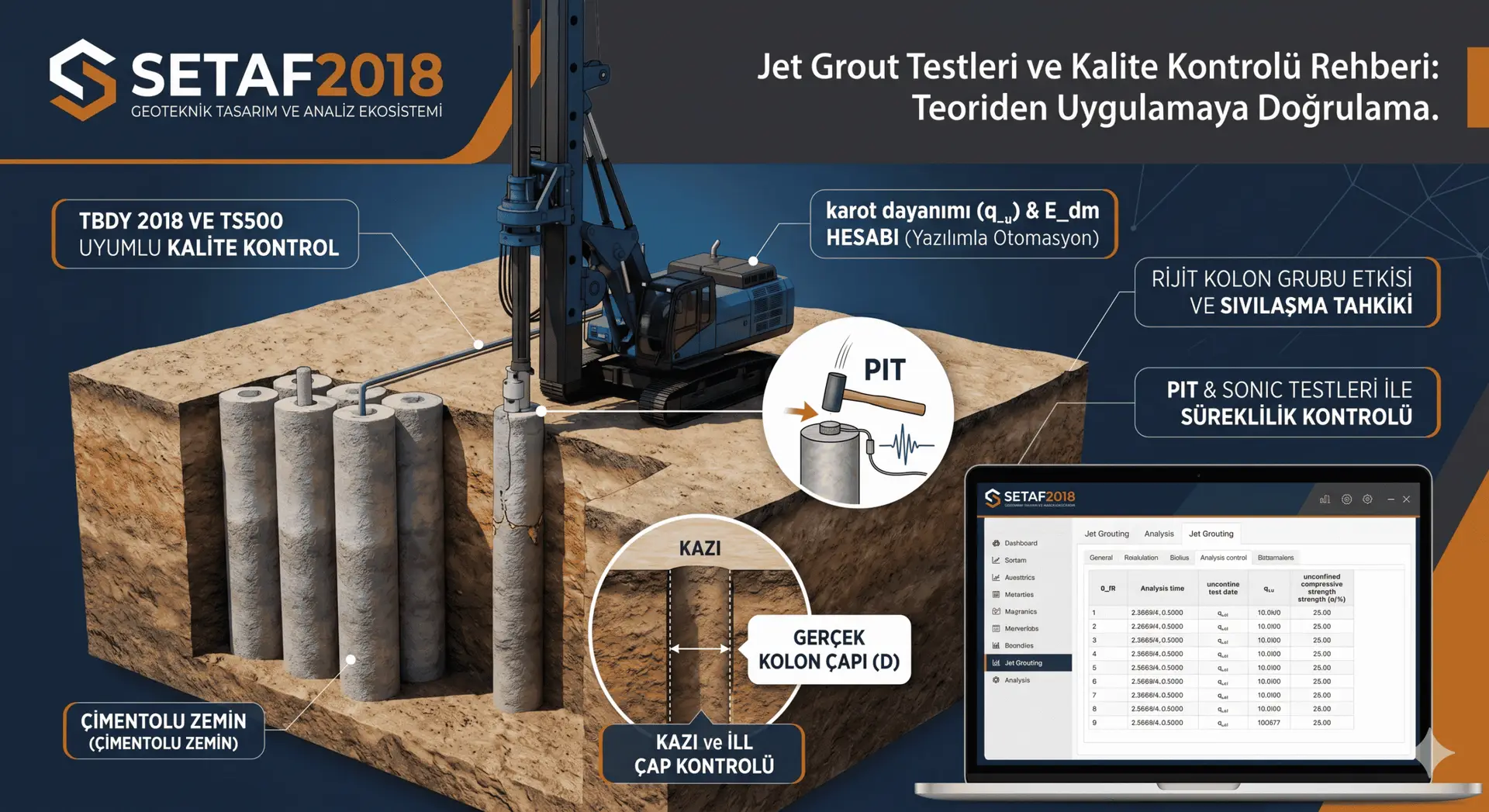

Temel Jet Grout Test Yöntemleri
Jet grout uygulamalarında kalite kontrol, kolonun fiziksel varlığını doğrulamaktan mekanik performansını ölçmeye kadar uzanan bir dizi testi kapsar. Bu test yöntemlerinden elde edilen veriler, SETAF2018‘in “Jet Enjeksiyon” sekmesine teknik veri girişi yapmak ve tasarımı sahadaki gerçeklikle güncellemek için temel teşkil eder.
Kolon Çap Kontrolü (Kazı ve Ölçüm Yöntemi)
Tasarımda öngörülen kolon çapının sahada oluşup oluşmadığını anlamanın en doğrudan yolu kazı ve fiziksel ölçümdür.
- Uygulama: Genellikle kolon imalatından sonra, prizini tam almadan kolonun üst kısımları açılarak çap ölçümü yapılır.
- SETAF2018 Entegrasyonu: Sahada ölçülen gerçek çap verileri, yazılımın “Derin Temel – Zemin İyileştirme” sekmesindeki “Kazık Çapı (D)” alanına girilerek taşıma gücü ve oturma analizleri bu reel değere göre revize edilir.
Karot Alımı ve Tek Eksenli Basınç Dayanımı Testi
Jet grout kolonunun iç yapısını ve mekanik dayanımını anlamak için uygulanan en kritik yöntemdir.
- Yöntem: Sertleşmiş soilcrete yapısından alınan karot numuneleri laboratuvar ortamında Tek Eksenli Basınç Testine tabi tutularak serbest basınç dayanımı ($q_u$) belirlenir.
- Analiz: Karot numunesi, enjeksiyonun zeminle ne kadar homojen karıştığını da görsel olarak kanıtlar.
- SETAF2018 Avantajı: Yazılım, laboratuvardan gelen $q_u$ verisini kullanarak karışımın elastisite modülünü ($E_{dm}$) ve kayma direncini ($S_{dm}$) otomatik olarak hesaplar, böylece mühendisi karmaşık korelasyonlarla uğraşmaktan kurtarır.
PIT (Pile Integrity Test) – Kazık Süreklilik Deneyi
Düşük gerinimli dinamik bir test olan PIT, kolon boyunca herhangi bir süreksizlik, çatlak veya daralma olup olmadığını kontrol eder.
- Süreç: Kolon başlığına yerleştirilen hassas bir ivmeölçer yardımıyla küçük bir el çekiciyle darbe uygulanır ve yansıyan dalgalar analiz edilir.
- Kategorizasyon: Sonuçlar genelde AA (Süreklilik tam) ile ABx (Ciddi kusur riski) arasında derecelendirilir.
- Önemi: SETAF2018’de “Rijit Kolon Grubu” olarak modellenen sistemin, teorik olarak çalışabilmesi için her bir kolonun sürekliliğinin PIT ile doğrulanması hayati önem taşır.
Cross-Hole Sonic Testi ile Derinlemesine Analiz
Özellikle kritik projelerde veya büyük çaplı jet grout kolonlarında, kolonun tüm derinliği boyunca beton kalitesini ölçmek için kullanılır.
- Uygulama: Kolon içine imalat aşamasında yerleştirilen borular aracılığıyla ultrasonik dalga gönderilir. Dalganın borular arasındaki iletim hızı, malzemenin yoğunluğu ve kalitesi hakkında bilgi verir.
- Karar Destek: Cross-Hole sonuçları, kolonun zemin içerisindeki geometrik formunun derinlikle nasıl değiştiğini anlamamızı sağlar. Bu veriler ışığında SETAF2018 üzerindeki tabaka bazlı modellemeler daha hassas hale getirilebilir.
Saha testlerinden elde edilen bu veriler manuel hesaplandığında hata payı artarken, SETAF2018 ile saniyeler içinde yönetmeliklere uygun analizlere ve “DSM Karışım Hesapları Lokal Raporu” gibi çıktılara dönüştürülebilir.
Jet Grout Kolon Performansının Ölçülmesi
Jet grout kolonlarının geoteknik performansı, sadece geometrik süreklilikle değil, üzerine gelecek yapısal yükleri güvenle taşıyıp taşıyamayacağı ile ölçülür. Bu performansın sayısal olarak doğrulanması, SETAF2018 içerisinde oluşturulan “Rijit Kolon Grubu” modelinin sahada karşılık bulduğunun ispatıdır.
Statik ve Dinamik Yükleme Deneyleri
Kolonların gerçek taşıma kapasitesini belirlemek için kullanılan en otoriter yöntem yükleme deneyleridir.
- Statik Yükleme Deneyi: Test kolonuna, tasarım yükünün belirli katları (genellikle 1.5 veya 2 katı) kademeli olarak uygulanır ve oturma değerleri kaydedilir. Bu veriler, SETAF2018‘in “Oturma Analizi” sekmesindeki elastik ve konsolidasyon oturması hesaplarıyla kıyaslanarak zemin-kolon etkileşimi doğrulanır.
- Dinamik Yükleme Deneyi (PDA): Kolon başına düşen ani bir darbe ve bu darbenin yarattığı gerilme dalgalarının analizi ile kolon kapasitesi tahmin edilir. Statik deneylere göre daha hızlı sonuç verir ve projenin ilerleme hızına katkı sağlar.
- Veri Karşılaştırması: Deneylerden elde edilen yük-oturma eğrileri, yazılımın “Taşıma Gücü Analizi” bölümünde hesaplanan karakteristik net taşıma gücü ($q_{knet}$) ve tasarım dayanımı ($q_t$) değerlerinin emniyet sınırları içerisinde kalıp kalmadığını denetlemek için kullanılır.
Soilcrete (Çimentolu Zemin) Kesit Analizi
Jet grout yöntemiyle oluşturulan karışım yapısı olan “Soilcrete”, zeminin cinsi ve enjeksiyon parametrelerine bağlı olarak değişken mekanik özellikler gösterir.
- Homojenlik Kontrolü: Karot numuneleri üzerinden yapılan kesit analizleri, çimentonun zemin daneleriyle ne kadar etkili kaynaştığını gösterir.
- Mekanik Parametrelerin Atanması: Kesit analizlerinden elde edilen unconfined compressive strength ($q_u$) verileri, SETAF2018’in “Jet Grouting” sekmesine aktarılır. Yazılım bu veriyi temel alarak:
- Karışımın doğal birim hacim ağırlığını ($\gamma_{mix}$),
- Karışımın elastisite modülünü ($E_{dm}$),
- Karışımın kayma direncini ($S_{dm}$ veya $S_c$) otomatik olarak hesaplar.
- Kesit Alanı Verimliliği: Sahadaki gerçek kolon enkesit alanı ($A_b$) ve çevre uzunluğu ($O$), yazılımın “Derin Temel Özellikleri” kısmında güncellenerek rijit kolon grubunun blok etkisine ve grup verimine ($E_g$) olan katkısı yeniden simüle edilir.
Bu performans ölçümleri, projenin sadece bugünkü güvenliğini değil, SETAF2018’in sunduğu “Sıvılaşma Analizi” modülü sayesinde deprem anındaki davranışını da reel verilerle tahmin etmemize olanak tanır.
SETAF2018 ile Test Verilerinin Mühendislik Analizine Dönüştürülmesi
Jet grout imalatı tamamlandıktan sonra toplanan saha verileri, statik birer kayıt olmaktan çıkarılmalı ve yaşayan bir mühendislik modeline entegre edilmelidir. SETAF2018, geoteknik mühendisinin sahadan gelen ham test sonuçlarını (çap ölçümleri, basınç dayanımları, PIT verileri) dinamik analiz parametrelerine dönüştürmesini sağlayan entegre bir çözüm sunar.
Saha Test Sonuçlarına Göre Malzeme Özelliklerini Revize Etme
Tasarım aşamasındaki teorik kabuller, saha testlerinden elde edilen reel verilerle güncellenmelidir. SETAF2018, bu revizyon sürecini manuel hata riskini sıfırlayarak yönetir:
- Dinamik Parametre Atama: Yazılımın “Jet Grouting” sekmesine girilen ve saha karotlarından elde edilen unconfined compressive strength ($q_u$) verileri; karışımın elastisite modülü ($E_{dm}$) ve kayma direnci ($S_{dm}$) gibi mekanik özelliklerini otomatik olarak günceller.
- Geometrik Güncelleme: Kazı ve ölçüm yöntemiyle teyit edilen gerçek kolon çapları (D), yazılımın “Derin Temel Özellikleri” bölümünde revize edilerek rijit kolon grubunun blok alanı ve çevresi yeniden hesaplanır.
- Korelasyon Esnekliği: Laboratuvar verisinin eksik olduğu durumlarda yazılım, in-situ test sonuçlarını (SPT, MPM vb.) kullanarak literatür tabanlı korelasyonlarla en gerçekçi tasarım parametrelerini mühendise önerir.
SETAF2018’in bu özellikleri barındıran modülünü buradan inceleyebilirsiniz : https://setaf2018.com/malzeme/
Otomatik Karışım Hesapları ve DSM Malzeme Raporları
Jet grout ve derin karıştırma (DSM) projelerinde malzeme sarfiyatı ve karışım oranlarının doğruluğu hem maliyet hem de kalite açısından kritiktir.
- Enjeksiyon Tasarımı: SETAF2018, hedef dayanım ($q_u$) ve su-çimento ($w/c$) oranına bağlı olarak karışım içerisindeki bulamaç miktarını, binder faktörünü ($\alpha$) ve yerinde binder içeriğini ($a_w$) saniyeler içinde hesaplar.
- Lokal Raporlama: “DSM Karışım Hesapları Lokal Raporu” modülü sayesinde, kullanılan tüm mühendislik denklemleri ve hesaplama adımları şeffaf bir şekilde raporlanarak yönetmeliklere uygun hale getirilir.
- Birim Fiyat ve Metraj: Yazılım, “Çizim ve Metrajlar” sekmesi üzerinden imal edilen kolonların toplam metretül uzunluğunu ve beton hacmini otomatik olarak hesaplayarak hakediş süreçlerine temel oluşturur.
Test Edilmiş Kolonlar ile Sıvılaşma Tahkiki
Saha testleriyle çapı ve mukavemeti onaylanmış kolonlar, zeminin deprem anındaki davranışını doğrudan etkiler. SETAF2018, bu etkileşimi analizlerine dahil eder:
- Rijit Kolon Grubu Etkisi: Sıvılaşma analizi yapılırken, iyileştirilmiş zemin kesitinde bulunan test edilmiş kolonlar “Rijit Kolon Grubu Etkisi” olarak hesaba katılır.
- TBDY 2018 Uyumu: Yazılım, TBDY Ek 16B yöntemine göre SPT profilleri üzerinden yaptığı sıvılaşma analizlerini, iyileştirilmiş zemin parametreleriyle yeniden simüle ederek sıvılaşma sonrası yüzey oturmalarını raporlar.
- Analitik Doğrulama: Testlerle performansları kanıtlanmış kolonların sıvılaşma tetikleme analizindeki payı, projenin deprem güvenliğini teorik bir öngörüden teknik bir gerçeğe dönüştürür.
Saha testlerinden gelen verileri manuel hesaplamak yerine SETAF2018 ile saniyeler içinde yönetmeliklere uygun raporlara dönüştürün. Hatalı imalat riskini dijital ikizinizle sıfıra indirin!
Yönetmelik Uyumu ve Raporlama Otomasyonu
Jet grout kalite kontrol süreçlerinin nihai hedefi, elde edilen tüm saha ve laboratuvar verilerini yasal mevzuata uygun, denetlenebilir ve profesyonel bir teknik dosyaya dönüştürmektir. SETAF2018, geoteknik mühendisleri için bu süreci bir otomasyona bağlayarak hem hata payını minimize eder hem de ciddi bir zaman tasarrufu sağlar.
TBDY 2018’e Uygun Kalite Kontrol Dosyası Hazırlama
Türkiye Bina Deprem Yönetmeliği (TBDY 2018), zemin iyileştirme projelerinde tasarım parametrelerinin sahada doğrulanmasını ve bu sürecin belgelenmesini zorunlu kılar.
- Standartlara Tam Uyum: SETAF2018, sıvılaşma analizlerini TBDY 2018 Ek 16B yöntemine göre gerçekleştirerek yönetmelik şartlarını doğrudan karşılar.
- Dinamik Veri Girişi: Saha testlerinden elde edilen karot dayanım verileri ($q_u$) ve PIT süreklilik sonuçları sisteme işlendiğinde, yazılım bu verileri yönetmeliğin öngördüğü rijit kolon grubu etkisi analizlerine dahil eder.
- Kesit ve Donatı Kontrolü: İmalat sonrası yapılan kontrollerde tespit edilen geometrik veya mekanik sapmalar, yazılımın “Kazıklı Duvar Analizleri” veya “Temel Analizleri” modüllerinde güncellenerek kesit ve donatı tahkiklerinin (TS500 vb. standartlar dahilinde) yeniden doğrulanmasına imkan tanır.
SETAF ile Lokal ve Genel Raporlama Süreçleri
Yazılım, karmaşık mühendislik hesaplarını farklı ihtiyaçlara yönelik üç ana rapor türüyle sunar:
- Genel Raporlar: Tüm temel, sondaj ve analiz verilerini, tablo ve grafiklerle harmanlanmış kapsamlı bir dosya halinde sunar. Proje bilgileri (ada, parsel, müellif vb.) bu raporlara otomatik olarak işlenir.
- Lokal Raporlar: Yapılan belirli bir analizin (örneğin DSM karışım hesapları veya sıvılaşma analizi) tüm mühendislik denklemlerini ve çözüm adımlarını açık bir şekilde gösterir. Bu şeffaflık, denetim makamları için hesap yönteminin doğrulanmasını kolaylaştırır.
- Geoteknik Rapor Şablonları: Yazılım içindeki hazır şablonlar kullanılarak; DSM, iksa sistemi, jet enjeksiyon ve yüzeysel temel analizlerine ait örnek raporlar tek tuşla oluşturulabilir. Kullanıcı kendi açıklayıcı metinlerini ekleyebilir ve program içinden aldığı teknik görselleri rapora dahil edebilir.
Jet Grout Testleri ve Kalite Kontrolü Hakkında Sıkça Sorulan Sorular
1. Jet grout kolonlarında kalite kontrol testleri neden gereklidir?
Jet grout uygulamaları zemin içerisinde yapıldığı için imalatın sürekliliği ve tasarlandığı gibi oluşup oluşmadığı gözle görülemez. Kalite kontrol testleri, tasarım aşamasında kabul edilen kolon çapı, dayanımı ve sürekliliğinin sahada gerçekleştiğini mühendislik verileriyle ispatlamak için hayatidir.
2. Jet grout imalatında en sık kullanılan test yöntemleri nelerdir?
Geoteknik projelerde genellikle şu testler tercih edilir:
- Kolon Çap Kontrolü: Kazı yapılarak kolonun fiziksel ölçümünün yapılması.
- Karot Alımı ve Tek Eksenli Basınç Testi: Kolondan numune alınarak laboratuvarda basınç dayanımının ($q_u$) ölçülmesi.
- PIT (Pile Integrity Test): Kazık süreklilik testi ile kolon boyu çatlak veya daralmaların tespiti.
- Yükleme Deneyleri: Kolonun gerçek taşıma kapasitesinin belirlenmesi.
3. Saha testlerinden gelen $q_u$ verilerini SETAF2018’e nasıl entegre edebilirim?
SETAF2018 içerisinde yer alan “Jet Enjeksiyon” sekmesine, laboratuvardan gelen serbest basınç dayanımı ($q_u$) verisini girdiğinizde yazılım; karışımın elastisite modülü ($E_{dm}$) ve kayma direnci ($S_{dm}$) gibi mekanik parametreleri korelasyonlar aracılığıyla otomatik olarak hesaplar. Bu sayede manuel hesaplama yükünden kurtulursunuz.
4. Jet grout kolonları sıvılaşma analizini nasıl etkiler?
İyileştirilmiş zeminlerde rijit kolonlar, zeminin kayma direncini artırarak sıvılaşma riskini azaltır. SETAF2018, TBDY 2018 standartlarına uygun sıvılaşma analizi yaparken, test edilmiş kolonların etkisini “Rijit Kolon Grubu Etkisi” olarak modele dahil etmenize ve sıvılaşma sonrası oturma miktarlarını gerçekçi şekilde raporlamanıza olanak tanır.
5. SETAF2018 ile jet grout projeleri için metraj ve birim fiyat raporu alınabilir mi?
Evet. Yazılımın “Çizim ve Metrajlar” modülü, tanımlanan kolon çapı ve boyuna göre toplam metrajı otomatik olarak çıkarır. Bu veriler, hakediş ve maliyet analizi süreçlerinde mühendislere büyük hız kazandırır.
6. Jet grout raporlama süreci SETAF2018 ile nasıl otomatize edilir?
Yazılım; analiz sonuçlarını, mühendislik tablolarını ve kesit grafiklerini içeren “Genel Raporlar” ile tüm denklemlerin gösterildiği “Lokal Raporları” tek tuşla oluşturabilir. Hazır geoteknik rapor şablonlarını kullanarak yönetmeliklere tam uyumlu teknik dosyalar hazırlayabilirsiniz.
İpucu: Saha test sonuçlarınızın tasarım üzerindeki etkisini anlık olarak görmek için SETAF2018’in interaktif arayüzünü kullanabilir, hatalı imalat risklerini projenizin dijital ikizi üzerinde erkenden tespit edebilirsiniz.
