Geoteknik mühendisliğinde, bir zeminin mekanik davranışını öngörmenin ilk adımı onun fiziksel “kimliğini” doğru tanımlamaktır. Bu kimliklendirme sürecinin en kritik aşamalarından biri olan elek analizi deneyi, zemin tanelerinin boyut dağılımını belirleyerek mühendislik sınıflandırmasına temel oluşturur. Deneyden elde edilen veriler sadece birer sayı dizisi değil; zeminin geçirgenliğinden sıvılaşma potansiyeline, taşıma kapasitesinden oturma eğilimine kadar tüm tasarım sürecini etkileyen stratejik göstergelerdir.
Günümüzün karmaşık projelerinde laboratuvar verilerini manuel yönetmek, tasarım hızını yavaşlattığı gibi hata riskini de beraberinde getirir. SETAF2018, elek analizi sonuçlarını statik veriler olmaktan çıkarıp dinamik mühendislik parametrelerine dönüştürür:
- Veri Entegrasyonu: Elek analiziyle elde edilen ince dane oranı (FC) gibi kritik fiziksel özellikler, yazılımın “Fiziksel Özellikler” sekmesine doğrudan girilerek analizlere temel oluşturur.
- Analitik Bağlantı: Girilen tane dağılım verileri; sıvılaşma tahkikinden otomatik zemin profili oluşturmaya kadar pek çok modülde yönetmelik bazlı sonuçlar üretilmesini sağlar.
- Raporlama Gücü: Ham laboratuvar çıktıları, SETAF2018’in gelişmiş arayüzü sayesinde profesyonel geoteknik raporlara ve grafiksel modellere şeffaf bir şekilde aktarılır.
Bu yazıda, elek analizinin standartlara uygun uygulama adımlarını ve bu verilerin SETAF2018 ekosisteminde nasıl yüksek hassasiyetli mühendislik analizlerine dönüştüğünü teknik detaylarıyla inceleyeceğiz.
Elek Analizi (Tane Boyu Dağılımı) Nedir?
Elek analizi, bir zemin kütlesini oluşturan katı tanelerin boyutlarına göre ağırlıkça dağılımını belirlemek için kullanılan temel bir laboratuvar metodudur. Geoteknik mühendisliğinde zemini “kil”, “silt”, “kum” veya “çakıl” olarak sınıflandırmanın yolu, tanelerin bu elek serilerindeki davranışından geçer. Zeminin tane boyu dağılımı, onun mühendislik davranışını—özellikle geçirgenliğini, sıkışabilirliğini ve kesme mukavemetini—doğrudan dikkate almamız gereken bir “fiziksel imza” niteliğindedir.

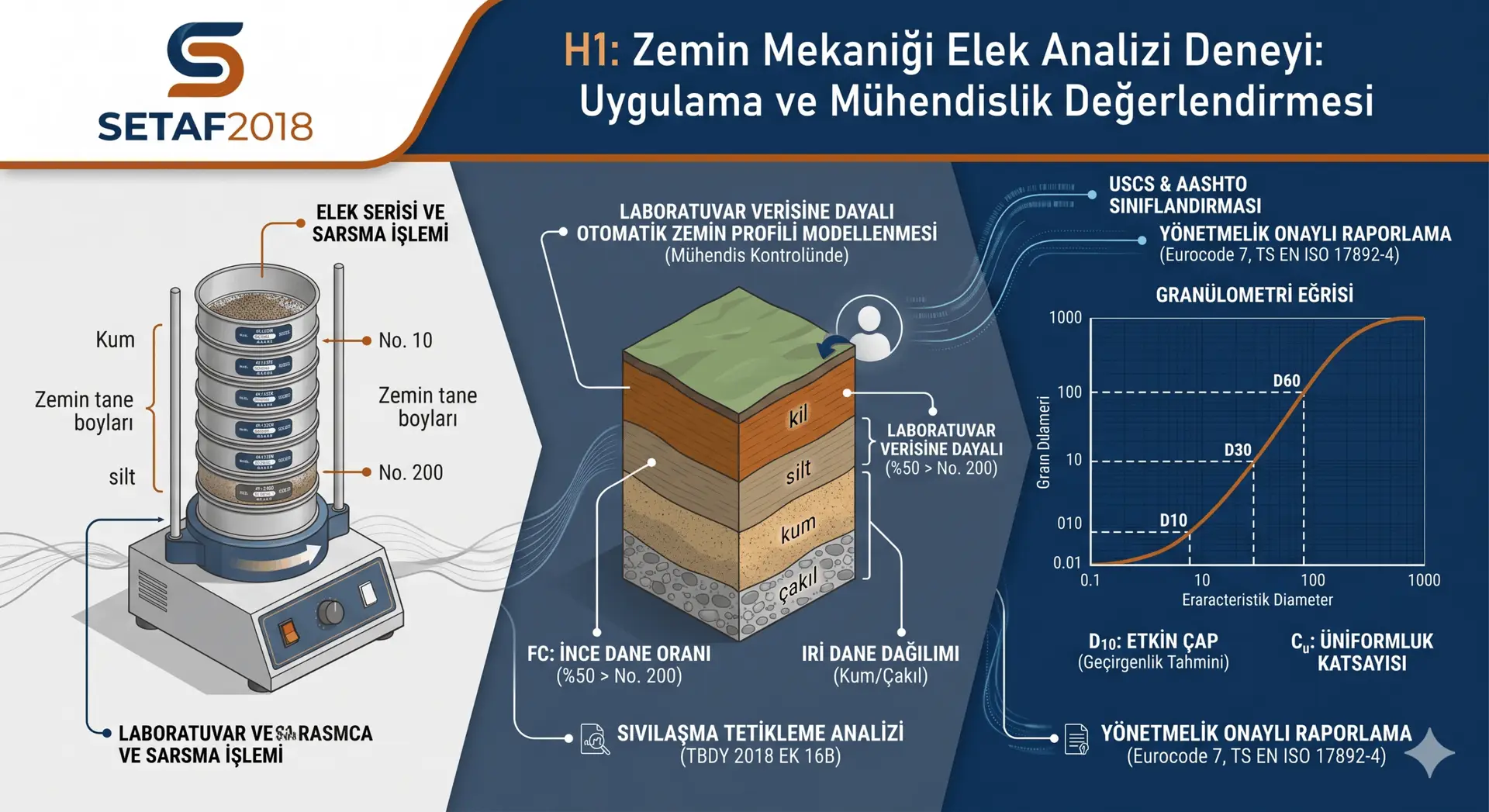

Deneyin Temel Prensibi ve Granülometri Eğrisi
Deneyin temel prensibi, kurutulmuş zemin numunesinin standart açıklıklara sahip, yukarıdan aşağıya doğru gözenek çapı küçülen bir elek serisinden (tavada son bulacak şekilde) mekanik sarsma yoluyla geçirilmesidir. Her bir elek üzerinde kalan zemin miktarı tartılarak toplam ağırlığa oranlanır ve “kümülatif geçen yüzde” değerleri elde edilir.
Bu veriler, düşey ekseni kümülatif geçen yüzdeyi, yatay ekseni ise logaritmik ölçekte tane çapını temsil eden bir grafik üzerine işlenerek Granülometri Eğrisi oluşturulur. Eğrinin şekli bize zeminin gradasyonu hakkında hayati bilgiler sunar:
- Dik bir eğri: Zeminin dar bir tane boyutu aralığında toplandığını (üniform/kötü derecelenmiş).
- Yatık ve geniş bir eğri: Zeminin çok farklı boyutlarda taneler içerdiğini (iyi derecelenmiş) gösterir.
Karakteristik Çaplar: D10, D30 ve D60 Parametrelerinin Anlamı
Granülometri eğrisi üzerinden okunan belirli çaplar, zeminin hidrolik ve mekanik performansını sayısal olarak ifade etmemizi sağlar:
- $D_{10}$ (Etkin Çap): Zemin ağırlığının %10’unun geçtiği tane çapıdır. Bu değer geoteknikte kritiktir; çünkü zeminin boşluk yapısını ve dolayısıyla suyun içinden geçme hızını (permeabilite) belirleyen en küçük tanelerin etkinliğini temsil eder.
- $D_{30}$ ve $D_{60}$: Sırasıyla zeminin ağırlıkça %30 ve %60’ının geçtiği tane boyutlarıdır. Tek başlarına bir anlam ifade etmeseler de, zeminin derecelenme kalitesini belirleyen üniformluk ($C_{u}$) ve gradasyon ($C_{c}$) katsayılarının hesaplanmasında anahtar girdilerdir.
Bu karakteristik çaplar ve elek analizi verileri, SETAF2018 içerisinde “Geoteknik Malzeme Özellikleri” tanımlanırken temel fiziksel parametreler olarak işlenir. Özellikle iri daneli zeminlerde bu verilerin sisteme doğru aktarılması, yazılımın zemin profilini otomatik olarak modellemesine ve doğru korelasyonları seçmesine olanak tanır.
Elek Analizi Deneyi Nasıl Yapılır? (TS EN ISO 17892-4 & ASTM D6913)
Elek analizi deneyi, dünya genelinde kabul görmüş ASTM D6913 ve Avrupa standartlarıyla uyumlu TS EN ISO 17892-4 esaslarına göre yürütülür. Deneyin amacı, laboratuvar koşullarında sahadaki zemin yapısını temsil eden tane boyu dağılımını en yüksek hassasiyetle elde etmektir. Mühendislik hesaplarında kullanılacak olan bu verilerin geçerliliği, uygulama adımlarının bu standartlara sıkı sıkıya bağlı kalmasına bağlıdır.
Numune Hazırlığı ve Kurutma Süreci
Deneyin doğruluğu, numunenin temsil kabiliyetiyle başlar. Araziden alınan zemin numunesi, içerisindeki topaklanmaların (özellikle killi ve siltli kısımlar) tane boyutunu yanıltmaması için işleme alınmadan önce hazırlık gerektirir.
- Kurutma: Numune, sabit ağırlığa ulaşana kadar genellikle 105-110°C sıcaklıktaki etüvde bekletilir.
- Ayrıştırma: Kurutulmuş zemin, tanelerin birbirine yapışık kalmaması için havan yardımıyla, orijinal tane boyutlarına zarar vermeyecek şekilde ufalanır.
- Yıkama (Opsiyonel): Eğer zemin %5’ten fazla ince dane (No. 200 elekten geçen malzeme) içeriyorsa, taneler üzerindeki ince malzemeyi uzaklaştırmak için “ıslak eleme” yöntemine başvurulabilir.
Elek Serisinin Düzenlenmesi ve Titreşim İşlemi
Numune hazırlandıktan sonra, standart açıklıklara sahip elek takımı hiyerarşik bir düzende dizilir.
- Dizilim: En üstte en geniş açıklıklı elek (örneğin 75 mm veya 3/4″), en altta ise ince taneleri yakalayan No. 200 (0.075 mm) eleği ve onun altında elek altı malzemeyi toplayan “tava” yer alır.
- Sarsma: Hazırlanan elek serisi, mekanik elek sarsma cihazına yerleştirilir. Standartlar gereği genellikle 10-15 dakika süren bu titreşim işlemi, her bir tanenin kendi boyutuna uygun olan elek aralığına kadar inmesini garanti eder.
Tartım ve Kümülatif Geçen Yüzde Hesaplamaları
Sarsma işlemi tamamlandığında, her bir elek üzerinde kalan malzeme miktarı hassas terazilerle tartılır.
- Kalan Ağırlık ($W_{r}$): Her elek üzerindeki zemin miktarı ayrı ayrı kaydedilir.
- Kümülatif Kalan: Her eleğin üzerindeki ağırlık, kendinden önceki (daha büyük) eleklerin toplam ağırlığına eklenerek hesaplanır.
- Geçen Yüzde Hesaplaması: Toplam numune ağırlığından kümülatif kalan ağırlık çıkarılarak bulunan değer, toplam ağırlığa oranlanır ve kümülatif geçen yüzde elde edilir.
Laboratuvar aşamasında elde edilen bu ham veriler, SETAF2018‘in “Laboratuvar Deneyleri” modülü ve “Fiziksel Özellikler” sekmesi üzerinden doğrudan sisteme aktarılabilir. Yazılım, girilen ağırlık değerlerinden yola çıkarak kümülatif geçen yüzdeleri otomatik hesaplayabilir; böylece manuel hata riskini ortadan kaldırarak granülometri eğrisini ve mühendislik parametrelerini anlık olarak oluşturur.
Elek analizi sonuçlarınızın geoteknik analizlerinize nasıl yön vereceğini hiç düşündünüz mü?
Zemin Sınıflandırmasında Elek Analizinin Rolü
Geoteknik mühendisliğinde zeminlerin davranışını öngörmek için kullanılan Birleştirilmiş Zemin Sınıflandırma Sistemi (USCS) ve AASHTO gibi sistemler, temel olarak tane boyu dağılımına dayanır. Elek analizi, zeminin mühendislik özelliklerini belirleyen bu sınıflandırma sürecinin iskeletini oluşturur. Zeminin kaba taneli mi yoksa ince taneli mi olduğu ve kaba tanelerin kendi içindeki dağılım kalitesi, tasarım parametrelerinin seçiminde belirleyici rol oynar.
İnce ve Kaba Taneli Zemin Ayrımı (No. 200 Elek Kriteri)
Zemin sınıflandırmasındaki en kritik eşik, No. 200 (0.075 mm) numaralı elektir. Bu elek, zeminin mühendislik davranışının “mekanik sürtünme” ile mi yoksa “fiziksel-kimyasal kuvvetler” (kohezyon) ile mi yönetileceğini tayin eder:
- Kaba Taneli Zeminler: Numunenin ağırlıkça %50’sinden fazlası No. 200 elek üzerinde kalıyorsa, zemin “kaba taneli” (kum veya çakıl) olarak sınıflandırılır. Bu zeminlerde taşıma kapasitesi ve kayma direnci büyük oranda tane sürtünmesine bağlıdır.
- İnce Taneli Zeminler: Eğer malzemenin %50’den fazlası No. 200 elekten geçiyorsa, zemin “ince taneli” (silt veya kil) kategorisine girer. Bu noktadan sonra zeminin karakterini belirlemek için elek analizine ek olarak Atterberg (Kıvam) Limitleri deneyleri zorunlu hale gelir.
SETAF2018 içerisinde “Fiziksel Özellikler” sekmesine girilen İnce Dane Oranı (FC) verisi, yazılımın zemin tipini doğru teşhis etmesini ve analizlerde (örneğin sıvılaşma analizi) kullanılacak denklemleri bu orana göre otomatik seçmesini sağlar.
Uniformluk Katsayısı ($C_{u}$) ve Gradasyon Katsayısı ($C_{c}$)
Kaba taneli zeminlerin “iyi derecelenmiş” mi yoksa “kötü derecelenmiş” (üniform) mu olduğunu anlamak için granülometri eğrisinden elde edilen karakteristik çaplar kullanılarak iki önemli katsayı hesaplanır:
- Uniformluk Katsayısı ($C_{u}$): $C_{u} = D_{60} / D_{10}$ formülü ile hesaplanır. Zeminin tane boyutu aralığının ne kadar geniş olduğunu gösterir. $C_{u}$ değeri büyüdükçe zemin daha geniş bir yelpazede tane içeriyor demektir.
- Gradasyon Katsayısı ($C_{c}$): $C_{c} = (D_{30})^{2} / (D_{60} \times D_{10})$ formülü ile hesaplanır. Eğrinin sürekliliğini ve boşluk doldurma kabiliyetini temsil eder.
Genel bir kural olarak; çakıllarda $C_{u} > 4$ ve $1 < C_{c} < 3$, kumlarda ise $C_{u} > 6$ ve $1 < C_{c} < 3$ şartları sağlandığında zemin “iyi derecelenmiş” (well-graded) olarak kabul edilir. Bu katsayılar, zeminin sıkışabilirliği ve geçirgenliği hakkında doğrudan mühendislik yargısı oluşturulmasına olanak tanır.
Laboratuvar verilerinizi sadece kağıt üzerinde bırakmayın. SETAF2018 ile elek analizi sonuçlarınızı 3D zemin modellerine ve yönetmelik onaylı profesyonel raporlara dönüştürün!
SETAF2018 ile Elek Analizi Verilerinin Mühendislik Analizine Dönüştürülmesi
Laboratuvar ortamında hassasiyetle gerçekleştirilen elek analizi deneyi, SETAF2018‘in kapsamlı analiz yetenekleri sayesinde sadece bir veri girişi olmaktan çıkarak, projenin tamamını etkileyen dinamik bir mühendislik parametresine dönüşür. Yazılım, girilen fiziksel verileri yönetmelik standartlarıyla (TBDY 2018, Eurocode 7 vb.) otomatik olarak ilişkilendirerek mühendise zaman ve güven kazandırır.
Deney Verilerinden Otomatik Zemin Profili Oluşturma
SETAF2018’in en güçlü yanlarından biri, elek analizi sonucunda elde edilen tane dağılımı ve ince dane oranı (FC) gibi verileri kullanarak otomatik zemin profili oluşturabilmesidir.
- “Fiziksel Özellikler” sekmesine girilen elek analizi çıktıları, yazılımın zemin tabakalarını plan ve perspektif (3D) görünümlerde şeffaf ve lejantlı bir şekilde modellemesini sağlar.
- Zeminin iri daneli (kum/çakıl) veya ince daneli davranış sergileyeceği bu fiziksel girdilere göre belirlenir, böylece tabaka geçişleri ve derinliğe bağlı malzeme atamaları hatasız bir şekilde görselleştirilir.
Elek Analizi Sonuçlarına Göre Sıvılaşma Analizi ve Tahkikler
Özellikle deprem bölgelerindeki projeler için elek analizi verileri hayati önem taşır. SETAF2018’in Sıvılaşma Modülü, zemin sınıflandırmasındaki ince dane oranını (FC) temel bir girdi olarak kabul eder.
- TBDY 2018 kriterlerine göre yapılan sıvılaşma tetikleme analizlerinde, ince dane oranı düzeltme katsayılarını ve dolayısıyla sıvılaşma güvenlik sayısını doğrudan etkiler.
- Yazılım, elek analizi sonuçlarına dayanarak zemin tabakasının sıvılaşabilir olup olmadığını otomatik kontrol eder ve analiz sonuçlarını geoteknik raporlara tablo ve grafik olarak anlık yansıtır.
Tane Dağılımına Dayalı Geçirgenlik (Permeabilite) Tahminleri
Zeminin tane boyu dağılımı, boşluk yapısını ve suyun hareket kabiliyetini belirleyen en temel unsurdur.
- Elek analiziyle elde edilen $D_{10}$ (etkin çap) ve gradasyon katsayıları, SETAF2018’in “Fiziksel Özellikler” altındaki korelasyon kütüphanesinde geçirgenlik (permeabilite) tahminleri için kullanılır.
- Düşey ($k_{v}$) ve yatay ($k_{h}$) geçirimlilik katsayıları, granülometri verilerinden yola çıkarak hesaplanabilir; bu da drenajlı/drenajsız davranış analizlerinde ve yeraltı suyu etkisindeki projelerde mühendise kritik bir öngörü sağlar.
SETAF2018 ile ham laboratuvar verileriniz, yönetmelik onaylı profesyonel raporlara ve emniyetli tasarım çıktılarına saniyeler içinde dönüşür.
Geoteknik Tasarımda Tane Boyu Dağılımının Önemi
Tane boyu dağılımı, zeminin sadece statik bir fiziksel özelliği değil, mühendislik yapılarının servis ömrü boyunca sergileyeceği mekanik performansın temel belirleyicisidir. Tasarım aşamasında zemin sınıfının doğru teşhis edilmesi, mukavemet ve deformasyon parametrelerinin gerçekçi seçilmesini sağlar. SETAF2018, elek analizinden gelen bu verileri “Mekanik Özellikler” sekmesinde işleyerek tasarımın her aşamasında mühendise rehberlik eder.
Taşıma Kapasitesi ve Oturma Analizlerine Etkisi
Zeminin tane boyu dağılımı, yük altında nasıl bir tepki vereceğini doğrudan belirler:
- Taşıma Kapasitesi: İyi derecelenmiş zeminler, boşlukların küçük tanelerle dolması sayesinde daha yüksek bir içsel sürtünme açısına ($\phi’$) ve dolayısıyla daha yüksek taşıma gücüne sahiptir. SETAF2018’in “Yüzeysel ve Derin Temel Taşıma Gücü” modülleri, bu parametreleri dikkate alarak emniyetli taşıma kapasitesini hesaplar.
- Oturma Analizi: Tane dağılımı, zeminin sıkışabilirliğini etkiler. Üniform zeminler ani yüklemelere karşı daha hassas olabilirken, granülometrisi geniş zeminler yükü taneler arası temasla daha stabil karşılar. Yazılımdaki “Oturma Analizi” sekmesi, elek analizine dayalı zemin sınıflandırmasını kullanarak elastik ve konsolidasyon oturmaları için gerekli korelasyonları optimize eder.
Baraj, Yol ve Temel Mühendisliğinde Malzeme Seçimi
Mühendislik projelerinde dolgu malzemesi veya temel zemini seçilirken tane boyu dağılımı bir “filtre” görevi görür:
- Baraj Mühendisliği: Baraj çekirdeğinde sızdırmazlık için ince taneli malzeme tercih edilirken, kabuk kısmında drenaj kabiliyeti yüksek olan kaba taneli ve az ince içerikli malzemeler seçilir.
- Yol İnşaatı: Üstyapı katmanlarında (alt temel ve temel) stabiliteyi artırmak ve don etkisinden korunmak için belirli gradasyon limitlerini sağlayan malzemeler kullanılır.
- Temel Mühendisliği: Radyeler, tekil veya sürekli temellerin oturacağı zeminin gradasyonu, zemin-yapı etkileşiminin sağlıklı kurulmasını sağlar. SETAF2018, girilen laboratuvar verilerini TBDY ve Eurocode 7 gibi yönetmeliklerle kıyaslayarak malzemenin uygunluğunu denetler.
Elek analizi, bir zeminin kimlik kartıdır; SETAF2018 ise bu kimliği kullanarak projenizin güvenliğini inşa eden mühendislik zekasıdır.
Sıkça Sorulan Sorular (SSS)
Elek analizi sonucunda elde edilen ince dane oranı ($FC$) neden bu kadar önemlidir?
İnce dane oranı, zeminin geoteknik davranışının temel belirleyicisidir. Özellikle kaba taneli zeminlerde, bu oranın %5’in üzerinde olması zeminin drenaj kabiliyetini azaltırken; SETAF2018‘in sıvılaşma analizi modülünde TBDY 2018 kriterlerine göre güvenlik sayısını doğrudan etkileyen bir parametredir.
D10 (Etkin Çap) parametresi geoteknik hesaplarda neden kritik kabul edilir?
$D_{10}$ çapı, suyun zemin içindeki akışını sağlayan boşluk yollarının karakterini belirleyen en küçük tanelerin temsilcisidir. Bu değer, özellikle Hazen formülü gibi korelasyonlarla geçirgenlik ($k$) katsayısının tahmin edilmesinde ve drenajlı/drenajsız davranışın modellenmesinde SETAF2018 korelasyon kütüphanesi için temel girdidir.
Kuru eleme ile ıslak eleme (yıkamalı eleme) arasındaki fark nedir?
Kuru eleme, numunenin direkt eleklerden geçirilmesidir. Ancak kaba tanelere yapışmış ince malzemelerin (kil/silt) bulunduğu zeminlerde, bu ince taneleri ayrıştırmak için ıslak eleme yapılır. Aksi takdirde, kaba taneler olduğundan daha büyük, ince dane oranı ise olduğundan daha düşük görünebilir ve bu durum SETAF2018’de oluşturulan zemin profilinin hatalı sınıflandırılmasına yol açabilir.
Üniformluk katsayısı ($C_{u}$) ve gradasyon katsayısı ($C_{c}$) değerleri mühendise ne anlatır?
Bu katsayılar zeminin “gradasyon kalitesini” sayısal olarak tanımlar. Yüksek $C_{u}$ ve $1-3$ aralığındaki $C_{c}$, zeminin iyi derecelendiğini, dolayısıyla daha düşük boşluk oranına ve daha yüksek taşıma kapasitesine sahip olduğunu gösterir. Bu veriler SETAF2018’de fiziksel özellikler kısmına girildiğinde, yazılım zeminin sıkışabilirliği hakkında daha hassas tahminler yürütebilir.
Elek analizi verileri SETAF2018 raporlarında nasıl kullanılır?
Yazılıma girilen her bir elek analizi verisi, sondaj loglarının görselleştirilmesinden geoteknik raporlardaki zemin profili tablolarına kadar her alanda kullanılır. Özellikle sıvılaşma analizi lokal raporları ve temel taşıma gücü hesaplarında, elek analizi sonuçları yönetmelik onaylı matematiksel denklemlerin içine otomatik olarak entegre edilir.
